SolidWorks 2018 设置“尺寸”选项卡中的各选项

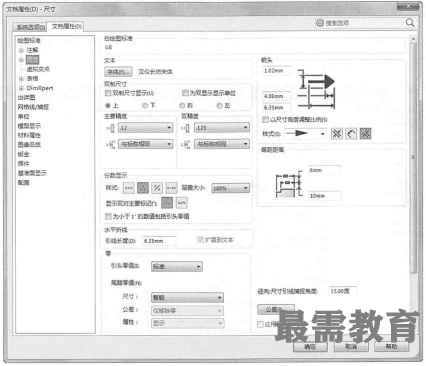

(1)选择“尺寸”选项，此时弹出如图所示的“文档属性-尺寸”对话框。在其中的“箭头” 一栏，设置箭头的样式与放置位置。

(2)在“文档属性-尺寸”对话框的“主要精度”和“双精度”选项组中，可以详细地设置尺寸精度的标注格式。

(3)在“文档属性-尺寸”对话框的“水平折线”选项组中，设置引线长度。

(4)单击“文档属性-尺寸”对话框中的“公差”按钮，此时系统弹出如图所示的“尺寸公差”对话框，在此可以详细地设置尺寸公差的标注格式。

(5)在“文档属性-尺寸”对话框的“文本”选项组中，单击“字体”按钮，此时系统弹出如图所示的“选择字体”对话框，在其中设置尺寸字体的标注样式。
