SolidWorks 2018 设置尺寸标注格式

在标注尺寸之前，首先要设置尺寸标注的格式和属性。尺寸标注格式和属性虽然不影响特征建模的效果，但是好的标注格式和属性的设置可以影响图形整体的美观性，所以尺寸标注格式和属性的设置在草图绘制中占有很重要的地位。

尺寸格式主要包括尺寸标注的界限、箭头与尺寸数字等的样式。尺寸属性主要包括尺寸标注的数值的精度、箭头的类型、字体的大小与公差等样式。下面将分别介绍尺寸标注格式和尺寸标注属性的设置方法。

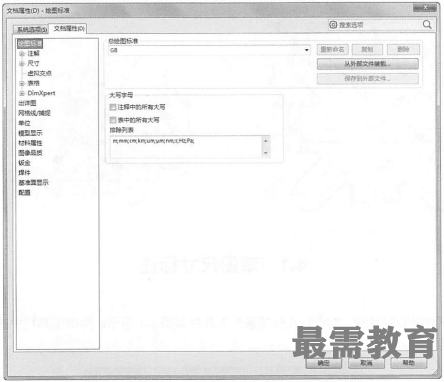

选择菜单栏中的“工具”一“选项”命令，此时系统弹出“系统选项-普通”对话框，在其中选择“文档属性”选项卡，在左侧树形列表中选择“绘图标准”，如图所示。

在上图所示的“文档属性”选项卡中，“尺寸”选项用来设置尺寸的标注格式。
