Revit2020教程——对象样式

可为项目中不同类别和子类别的模型图元、注释图元和导入对象指定线宽、线颜色、线型图案和材质。

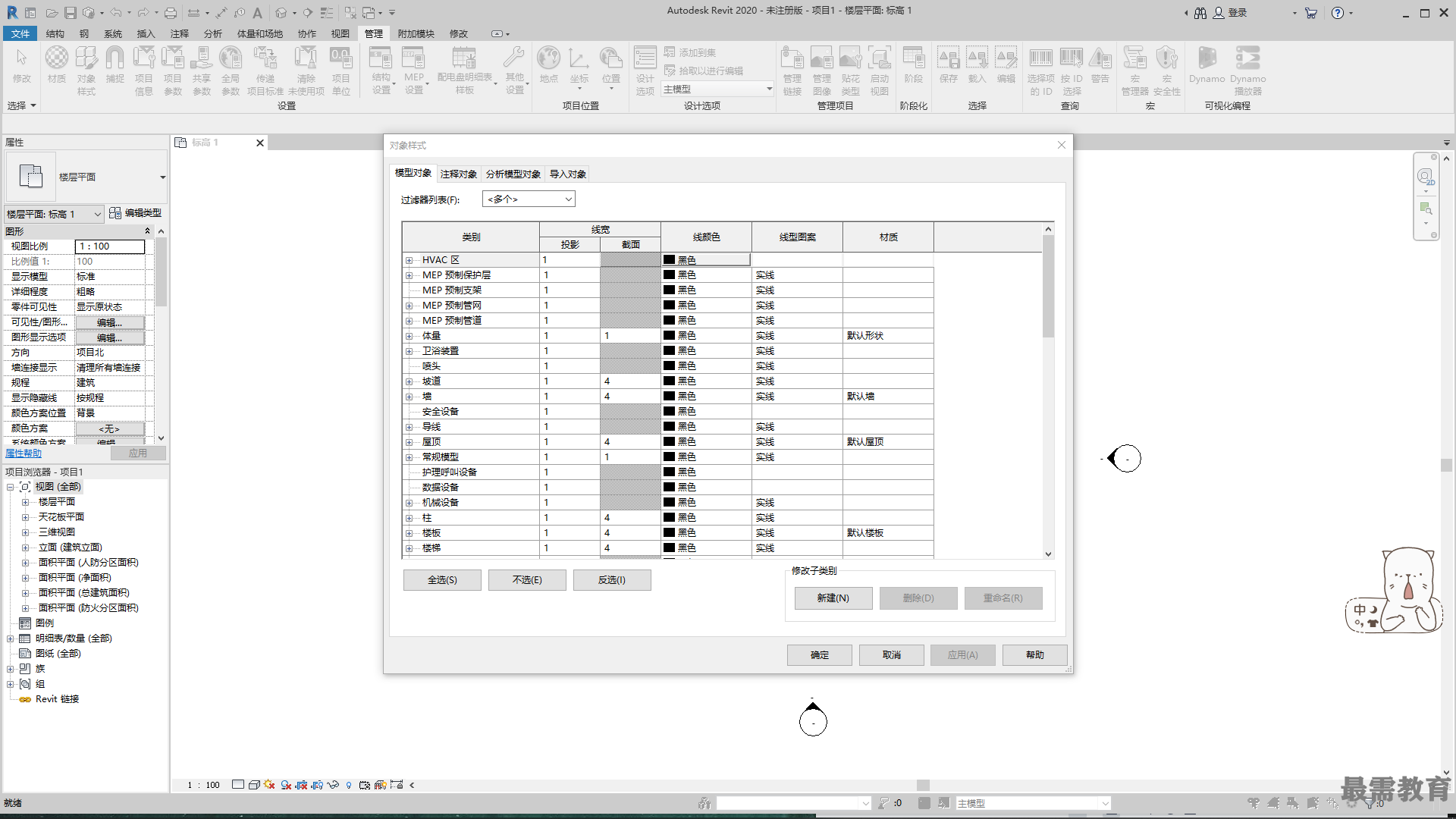

(1)单击“管理”选项卡“设置”面板中的“对象样式”按钮，打开“对象样式”对话框， 如图所示。

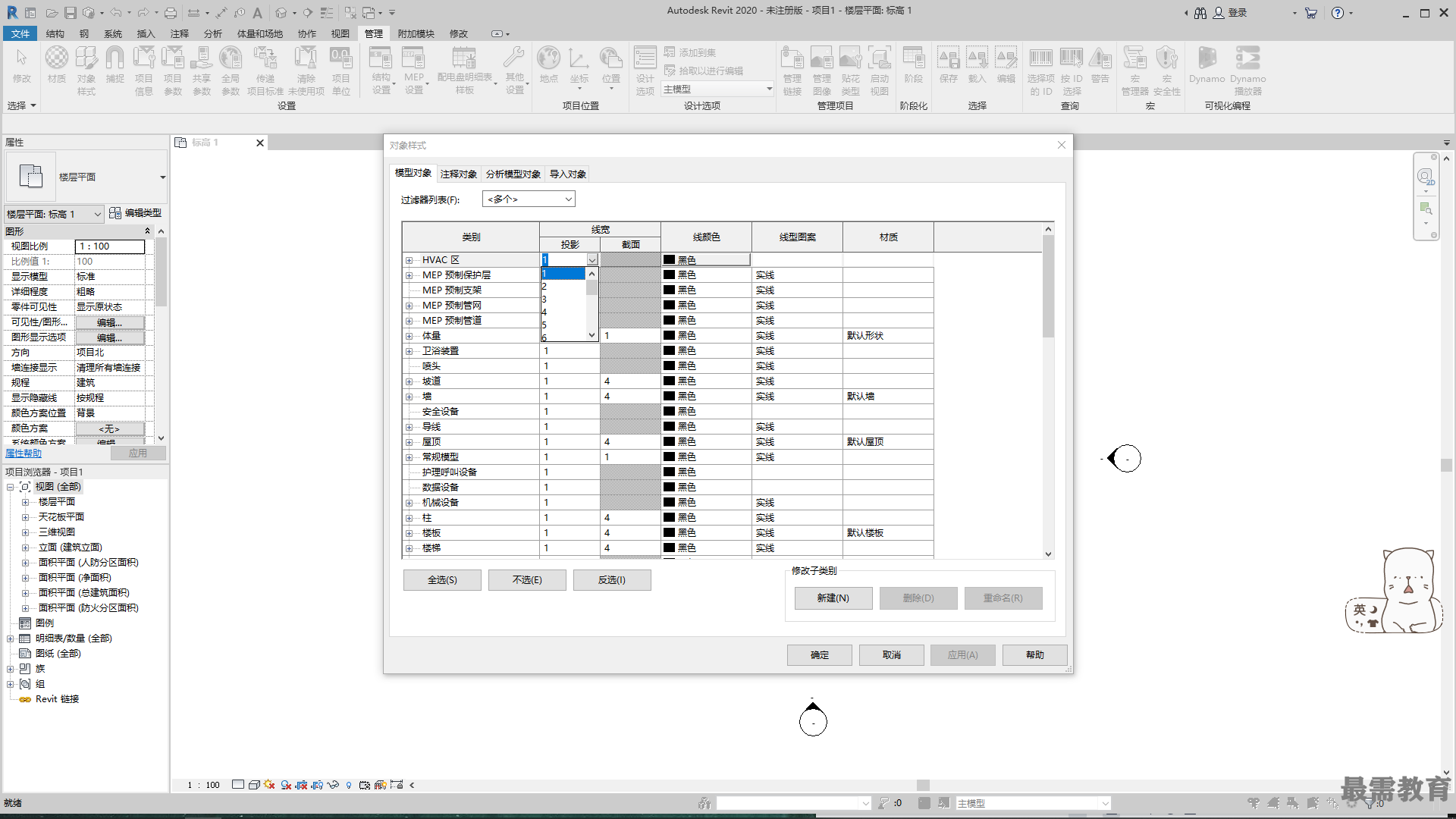

(2)在各类别对应的线宽栏中指定投影和截面的线宽度，例如在投影栏中单击，打开如图所示的线宽列表，选择所需的线宽即可。

(3)在线颜色列表对应的栏中单击颜色块，打开“颜色”对话框，选择颜色设置颜色。

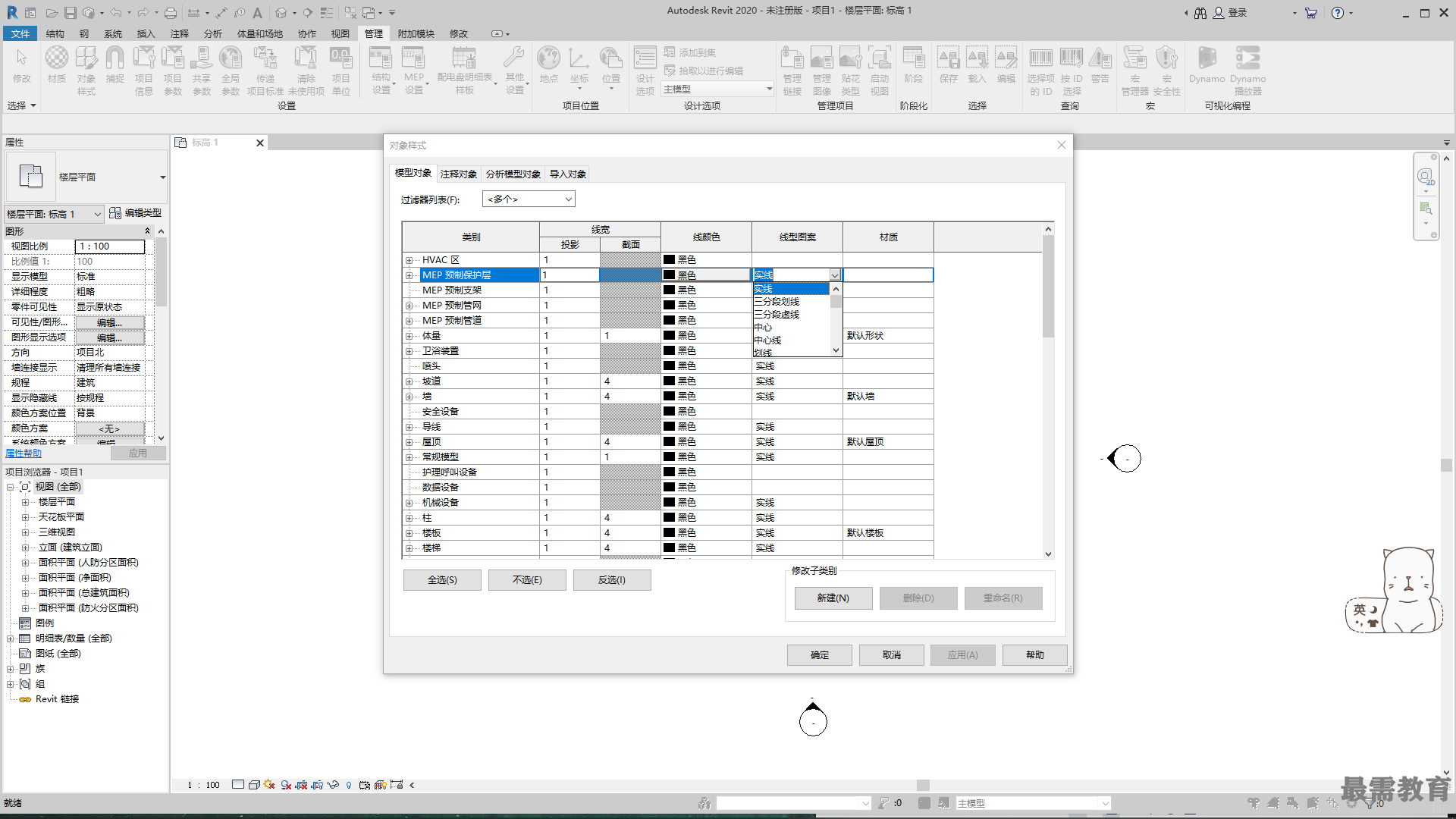

(4)单击对应的线型图案栏，打开如图所示的线型下拉列表，选择所需的线型。

(5)单击对应的材质栏中的按钮，打开“材质浏览器”对话框，在对话框中选择族类别的 材质，还可以通过修改族的材质类型属性来替换族的材质。
