SolidWorks 2018 旋转实体

旋转草图是通过选择旋转中心及要旋转的度数来旋转草图实体。

【执行方式】

工具栏：单击“草图”工具栏中的“旋转实体”按钮。

菜单栏：选择“工具”一“草图工具”一“旋转”命令。

控制面板：单击“草图”面板中的“旋转实体”按钮

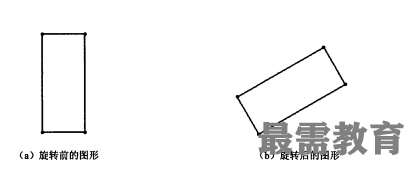

下面以如图所示为例说明旋转草图实体的操作步骤，如图(a)所示为旋转前的图形，如图(b)所示为旋转后的图形。

【操作步骤】

(1)打开文件。如图(a)所示。

(2)执行命令。在草图编辑状态下，单击“草图”面板上的“旋转实体”按钮，此时系统出现“旋转”属性管理器。

(3)设置属性管理器。在“旋转”属性管理器的“要旋转的实体”一栏选取如图(a)所示的矩形，在“基准点”一栏选取矩形的左下端点，在“角度”一栏设置为-60。

(4)确认旋转的草图实体。单击“旋转”属性管理器中的“确定”按钮，结果如图(b)所示。
