SolidWorks 2018 动态镜像草图实体

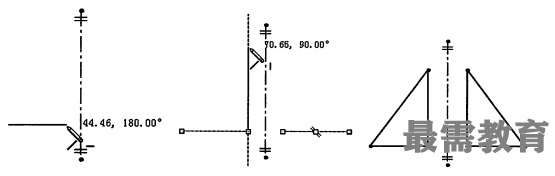

以如图所示为例说明动态镜像草图实体的绘制过程。

(1)确定镜像点。在草图绘制状态下，首先在绘图区域中绘制一条中心线，并选取它。

(2)执行镜像命令。选择菜单栏中的“工具”—“草图工具”—“动态镜像”命令，此时对称符号出现在中心线的两端。

(3)镜像实体。在中心线的一侧绘制草图，此时另一侧会动态地镜像绘制的草图。

(4)确认镜像实体。草图绘制完毕后，再次执行直线动态草图实体命令，即可结束该命令的使用。
