SolidWorks 2018 镜像现有草图实体

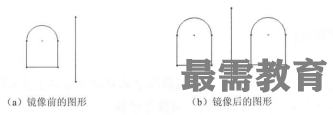

下面以如图所示为例介绍镜像现有草图实体的操作步骤，如图(a)所示为镜像前的图形，如图(b)所示为镜像后的图形。

(1)打开文件。如图(a)所示。

(2)执行命令。在草图编辑状态下，选择菜单栏中的“工具”—“草图工具”一“镜像”命令，或者单击“草图”工具栏上的“镜像实体”按钮，系统弹出“镜像”属性管理器。

(3)选择需要镜像的实体。单击属性管理器中“要镜像的实体”一栏下面的文本框，其变为浅蓝色，然后在绘图区域中框选图(a)中直线左侧的图形。

(4)选择镜像点。单击属性管理器中“镜像点”一栏下面的文本框，其变为浅蓝色，然后在绘图区域中选取图(a)中的直线。

(5)确认镜像的实体。单击“镜像”属性管理器中的“确定”按钮，草图实体镜像完毕。结果如图(b)所示。
