SolidWorks 2018 草图延伸

草图延伸是常用的草图编辑命令。利用该工具可以将草图实体延伸至另一个草图实体。

【执行方式】

工具栏：单击“草图”工具栏中的“延伸实体”按钮。

菜单栏：选择“工具”一“草图工具”—“延伸”命令。

控制面板：单击“草图”面板中的“延伸实体”按钮。

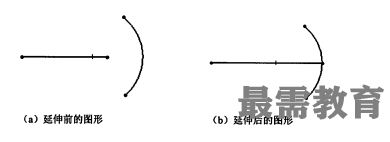

下面以如图所示为例说明草图延伸的操作步骤，如图(a)所示为延伸前的图形， 如图(b)所示为延伸后的图形。

【操作步骤】

(1)打开文件。如图(a)所示。

(2)执行命令。在草图编辑状态下，单击“草图”面板上的“延伸实体”按钮，进入草图延伸状态。

(3)选择需要延伸的直线。用鼠标单击如图(a)所示中直线。

(4)确认延伸的直线。按住Esc键退出延伸实体状态，结果如图(b)所示。

在延伸草图实体时，如果两个方向都可以延伸，而需要单一方向延伸时，单击延伸方向一侧实体部分即可实现，在执行该命令过程中，实体延伸的结果预览会以红色显示。
