SolidWorks 2018 转换实体引用

转换实体引用是通过已有模型或者草图，将其边线、环、面、曲线、外部草图轮廓线、一组边线或一组草图曲线投影到草图基准面上。通过这种方式，可以在草图基准面上生成一 个或多个草图实体。使用该命令时，如果引用的实体发生更改，那么转换的草图实体也会相应地改变。

【执行方式】

工具栏：单击“草图”工具栏中的“转换实体引用”按钮。

菜单栏：选择“工具”一“草图工具”一“转换实体引用”命令。

控制面板：单击“草图”面板中的“转换实体引用”按钮。

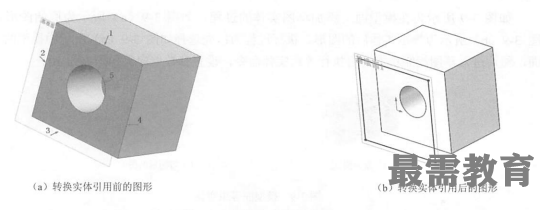

下面以如图所示为例说明转换实体引用的操作步骤。

【操作步骤】

(1 )打开文件。如图(a)所示。

(2)创建基准面。选择添加草图的基准面。在左侧的FeatureManager设计树目录中，选择要添加草图的基准面，本例选择基准面1，然后单击“草图”面板中的“草图绘制”按钮，进入草图绘制状态。

(3)选择实体边线。按住Ctrl键，选取如图(a)所示中的边线1、2、3、4以及圆弧5。

(4)执行命令。单击“草图”面板上的“转换实体引用”按钮，执行转换实体引用命令。

(5)确认转换实体。退出草图绘制状态，如图(b)所示为转换实体引用后的图形。
