Rhino “熔接网格”命令

提问人:周丽平发布时间:2021-05-13

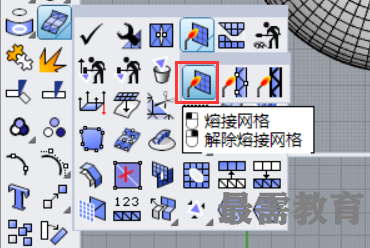

首先在工具栏中选择“转换曲面/多重曲面为网格”命令集下的“熔接网格”命令,然后按照命令行的提示选取要熔接的网格,按下Enter键完成选取操作。

此时命令行会提示输入角度公差,如果同一个网格的不同边缘有顶点重叠在一起,而且网格边缘两侧的网格面法线之间的角度小于角度公差设定值,重叠的顶点会以单一顶点取代。

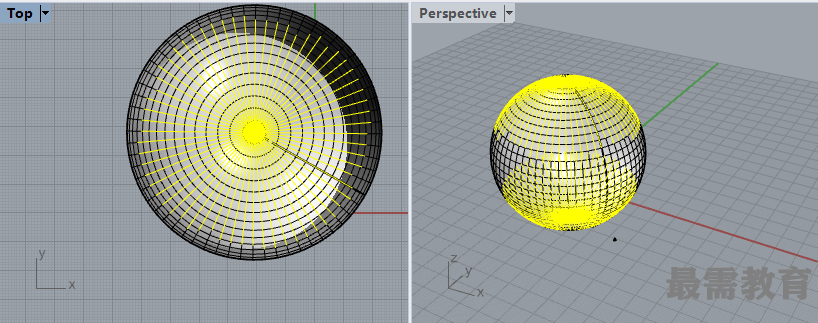

不同网格组合而成的多重网格在熔接顶点以后会变成单一网格。改变角度公差时,公差范围内将被熔接的边缘会以醒目提示。
