PowerMILL 2020 接触点转换

提问人:刘团圆发布时间:2021-05-10

接触点转换:这种边界创建方法是将己知的边界转换为用于指定刀具加工的边界。它与接触点边界创建方法的区别在于,接触点边界与刀具无关且按接触点来计算边界,而接触点转换边界是按指定刀具计算,且将该刀具的刀尖点作为从已有边界计算接触点的依据。注意:创建接触点转换边界需要的条件是已有边界(可以是用其他各种方法创建出来的边界)和本次工序所用到的刀具。

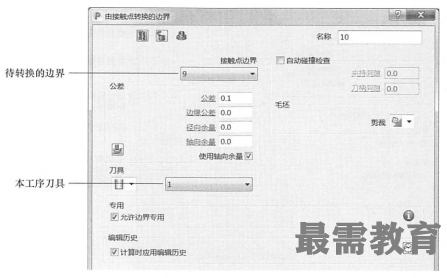

在创建边界子菜单中选择“接触点转换”,打开“曲接触点转换的边界”表格,如图所示。


在大多数情况下并不需要用到接触点转换边界,因为操作者可以只创建接触点边界,然后系统会在计算刀具路径时自动创建与指定刀具相关联的边界。然而由于接触点转换边界已经提前计算出了加工范围,所以当操作者希望使用某条边界来计算多条刀具路径时,使用接触点转换边界会缩短刀具路径的计算吋间。
