PowerMILL 2020 无碰撞边界
提问人:刘团圆发布时间:2021-05-10
无碰撞边界:通过设置现有刀具、夹持的长度和直径参数来计算加工时不会与模型发生碰撞的极限区域,从而形成无碰撞边界。边界内的表面可用短伸出长度刀具进行加工,边界外的表面则需要用到较长的刀具来加工才不会发生碰撞。
无碰撞边界的显著优势是,可以由系统计算出现有装夹好的刀具能加工到的模型的最大深度部位而不致发生碰撞。产生无碰撞边界的前提条件是:预先设置好毛坯、本工序所使用的刀具及夹头参数。

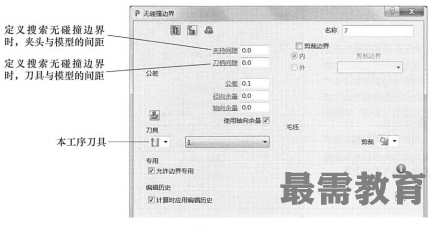

在创建边界子菜单中选择“无碰撞边界”后,打开“无碰撞边界”表格,如图所示。
