PowerMILL 2020 参考线概述

提问人:刘团圆发布时间:2021-05-10

(1)定义参考线(pattern)是一条或多条封闭或开放的用来辅助计算刀具路径的二维或三维线框。参考线亦可被称为引导线,用来引导产生刀具路径,从而控制加工的方向和顺序。

(2)作用

1)作为引导线,引导系统计算出形如参考线样式的刀具路径。

2)参考线可以转换为边界线。由于参考线具有比边界线更丰富的创建和编辑命令,在某些情况下可以先做出参考线,再将它转换为边界线。

3)参考线可以直接用作刀具路径。利用Commit Pattern命令或使用参考线精加工策略,可以直接将参考线转换为刀具路径。

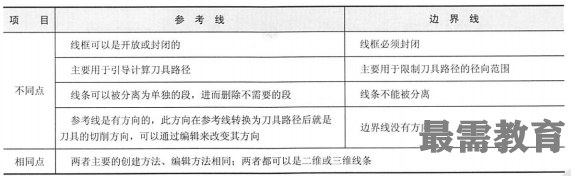

(3)参考线与边界线参考线与边界线的概念是有所区别的,见下表。
