PowerMILL 2020 “平行”选项卡

“平行”选项卡的功能是设置平行样式刀具路径的详细参数。

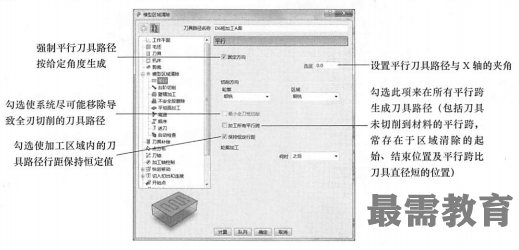

当“模型区域清除”选项卡内“样式”栏设置为“平行”时，系统会计算出平行线走势的加工刀具路径。此时，“模型区域清除”表格策略树中出现“平行”树枝。单击“模型区域清除”表格对话框策略树同名树枝中的“平行”树枝，调出“平行”选项卡，如图所示。

上图中“轮廓加工”选项下包含以下四个选项，主要决定在设置平行区域清除吋是否依零件的轮廓加工生成刀具路径。

1)无：表示不进行零件轮廓加工。

2)之前：刀具首先切削出零件轮廓，再做模型区域清除加工。

3)之间：在进行模型区域清除的过程中遇到零件轮廓时，进行零件轮廓加工，然后接着进行模型区域淸除。

4)之后（默认）：刀具首先做模型区域清除加工，然后切削零件轮廊。

平行线粗加工的刀具路径形状简单、计算速度快，适用于结构比较简单的零件粗加工。
