PowerMILL 2020 计算安全高度

提问人:刘团圆发布时间:2021-05-10

在PowerMill 2020中,快进移动定义了刀具在两刀位点之间以最短时间完成移动的高度,它一般由以下三种运动组成:

1)从某段道路最终切削点抬刀到安全高度的运动。

2)刀具在一个恒定Z高度从一点移至新的起始下刀点的运动。

3)下切到新的开始切削Z高度的运动。

快进高度关系到刀具的进刀、抬刀高度和刀具路径连接高度等内容,若设置不当,在切削过程中会引起刀具与工件相撞,因此必须注意。

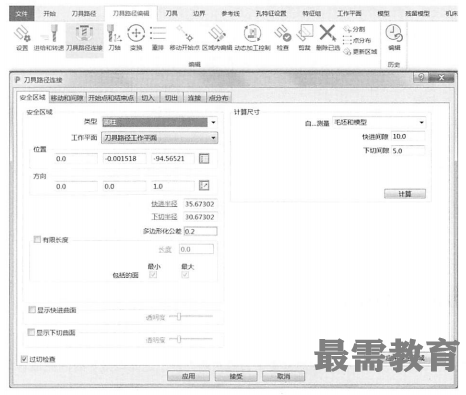

在PowerMill 2020主界面功能图标区“刀具路径编辑”菜单下,单击“刀具路径连接”选项按钮打开“刀具路径连接”表格,其中“安全区域”选项卡如图所示。


快进高度的设置有两种方式,一种是手工直接输入安全Z高度值和开始Z高度值;另—种是通过设置快进间隙和下切间隙,系统利用模型尺寸自动计算安全Z高度值和开始Z高度值。

在“安全区域”选项卡中定义快速移动允许发生的空间位置。此空间可以是以下四种情况:

1)平面:指快速移动是在以I、J、K三个分矢量定义好的一个平面上进行的。注意:这个平面可以不与机床Z轴垂直。此选项多用于固定三轴加工以及3+2轴加工。

2)圆柱体:指快速移动是在以圆心、半径、圆柱轴线方向来定义的一个圆柱体的表面上进行的。该选项多用于旋转加工类刀具路径。

3)球:指快速移动是在以圆心、半径定义的一个球体的表面上进行的。该选项也多用于旋转加工类刀具路径。

4)方框:指快速移动是在以角点和长、宽、高尺寸定义的一个方形体的表而上进行的。
