PowerMILL 2020 创建用户坐标系

根据编程需要，可能创建多个用户坐标系。用户坐标系的创建步骤如下：

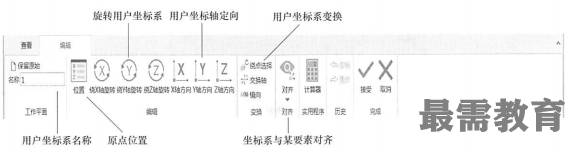

在PowerMm 2020资源管理器中右击“工作平面”树枝，在弹出的快捷菜单中选择“创建工作平面”，在功能图标区中即会弹出用户坐标系编辑器，如图所示。

在上图所示的编辑器中，X、Y、Z轴用户坐标轴定向丄具中提供了多种常用的用户坐标系快捷创建方法。单击X、Y或Z轴任一方向的定向按钮，弹出下图所示表格。其 中，“对齐工作空间”选项下的六个按钮分别是将工作平面轴与指定工作空间的X、Y、Z、 -X、-Y、-Z轴对齐；“对齐项目”选项下的按钮功能如下：

1)（对齐于刀具）：单击该按钮来创建方向矢量与激活刀具对齐的用户坐标系。

2)（对齐于几何形体）：单击该按钮，并在模型上选择一个面，系统在当前激活坐标系的原点处创建一个Z轴垂直于该而的用户坐标系。如果选择的面是曲而，创建出的用户坐标系Z轴与曲面上单击处的外法线一致。

3)（对齐于查看）：单击该按钮来创建X轴水平、Y轴铅垂、Z轴垂直于显示器屏幕的用户坐标系。

4)（对齐直线）：单击该按钮来创建通过单击两点定义方向矢量的用户坐标系。
