PowerMILL 10.0 顶部侧面半精加工——等高精加工
提问人:刘团圆发布时间:2021-05-07

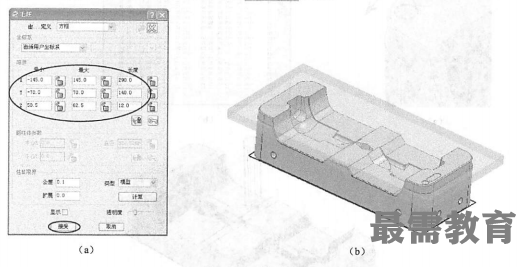

(1)创建毛坯。在【主工具栏】中单击【毛坯】按钮,弹出【毛坯】对话框,然后设置如图所示的毛坯参数,最后单击接受按钮。

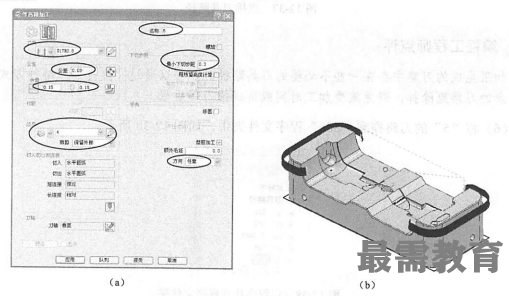

(2)创建刀具路径策略。在【主工具栏】中单击【刀具路径策略】按钮,弹出【策略选取器】对话框。选择常用选项,然后选择“等高精加工”选项并单击接受按钮,弹出【等高精加工】对话框,然后设置如图(a)所示,最后单击应用按钮和接受按钮,生成的刀路如图(b)所示。
(3)设置进给和转速。在【主工具栏】中单击【进给和转速】按钮,弹出【进给和转速】对话框,然后设置主轴转速为 “3000”,切削进给率为“2500”,最后单击接受按钮。

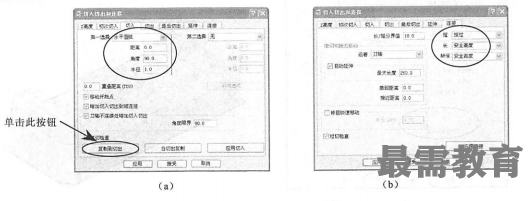

(4)设置切入切出和连接。在【主工具栏】中单击【切入切出和连接】按钮,弹出【切入切出和连接】对话框。选择切入选项,然后设置如图(a)所示的参数;选择连接选项,然后设置如图(b)所示的参数,最后单击应用连接按钮和接受按钮。
(5)将“6”的刀路拖到“S05”程序文件夹中。
