PowerMILL 10.0 顶部平缓面精加工——平行精加工

提问人:刘团圆发布时间:2021-05-07

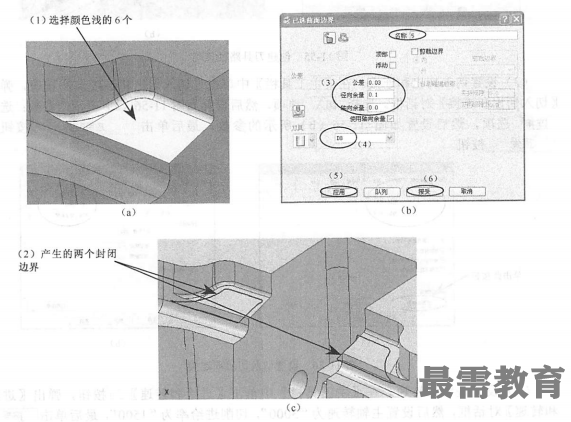

(1)创建边界5。在【资源管理器】界面中选择“边界”选项并单击鼠标右键,接着在弹出的右键菜单中选择【定义边界】/【已选曲面】命令,弹出【已选曲面边界】对话框,然后根据图所示的步骤进行操作。

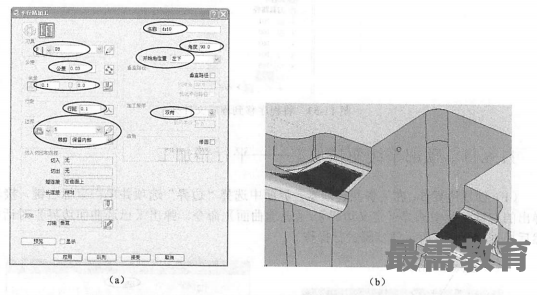

(2)创建刀具路径策略。在【主工具栏中】单击【刀具路径策略】按钮,弹出【策略选取器】对话框。选择常用选项,然后选择“平行精加工,选项并单击接受按钮,弹出【平行精加工】对话框,然后设置如图(a)所示,最后单击应用按钮和接受按钮,生成的刀路如图(b)所示。

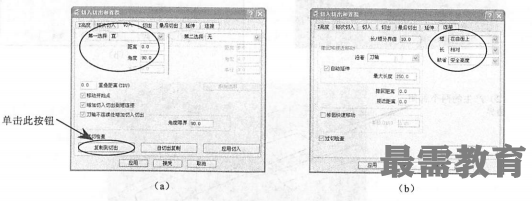

(3)设置切入切出和连接。在【主工具栏】中单击【切入切出和连接】按钮,弹出【切入切出和连接】对话框。选择切入选项,然后设置如图(a)所示的参数;选择连接选项,然后设置如图(b)所示的参数,最后单击应用连接按钮和接受按钮。


(4)设置进给和转速。在【主工具栏】中单击【进给和转速】按钮,弹出【进给和转速】对话框,然后设置主轴转速为 “3000”,切削进给率为“1500”,最后单击—接受按钮。

(5)将“dzio”的刀路拖到“D06”程序文件夹中。
