PowerMILL 10.0 小陡峭面的精加工——等高精加工
提问人:刘团圆发布时间:2021-05-07
(1)创建程序文件夹。在【资源管理器】界面中选择“刀具路径”选项并单击鼠标右键,在弹出的右键菜单中选择【产生文件夹】命令,然后修改文件夹名称为“D06”。
(2)创建毛坯。选择如图(a)所示的曲面,接着在【主工具栏】中单击【毛坯】按钮,弹出【毛坯】对话框,然后根据图(b)所示的步骤进行操作。

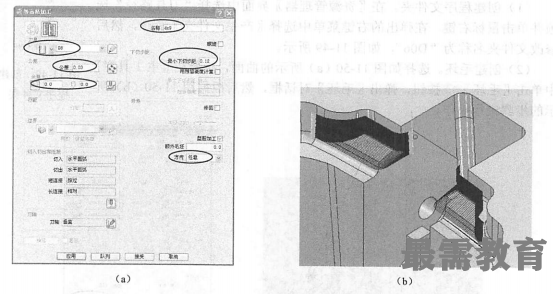

(3)创建刀具路径策略。在【主工具栏】中单击【刀具路径策略】按钮,弹出【策略选取器】对话框。选择常用选项,然后选择“等高精加工”选项并单击接受按钮,弹出【等高精加工】对话框,然后设置如图(a)所示参数,最后单击应用按钮和接受按钮,生成的刀路如图(b)所示。
(4)设置进给和转速。在【主工具栏】中单击【进给和转速】按钮,弹出【进给和转速】对话框,然后设置主轴转速为 “3000”,切削进给率为“1500”,最后单击接受按钮。

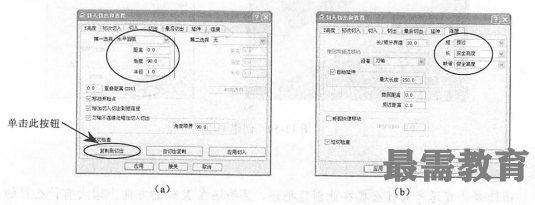

(5)设置切入切出和连接。在【主工具栏】中单击【切入切出和连接】按钮,弹出【切入切出和连接】对话框。选择切入选项,然后设置如图(a)所示的参数;选择连接选项,然后设置如图(b)所示的参数,最后单击应用连接按钮和接受按钮。
(6)将“dz9”的刀路拖到“D06”程序文件夹中。
