PowerMILL 10.0 腔体底部圆角面精加工——等高精加工

提问人:刘团圆发布时间:2021-05-07

(1)复制刀具路径。在【资源管理器】界面中选择“dz7”的刀具路径并单击鼠标右键,在弹出的右键菜单中选择【编辑】/【复制刀具路径】命令。

(2)激活刀路和修改名称。在【资源管理器】界面中选择“dz7_1”的刀具路径并单击鼠标右键,在弹出的右键菜单中选择【激活】命令,然后修改名称为“dz8”。

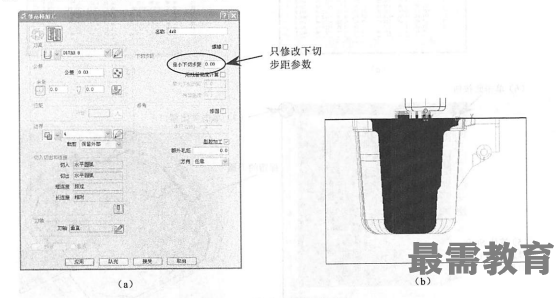

(3)编辑刀具路径。在【资源管理器】界面中选择“dz8”刀具路径并单击鼠标右键,在弹出的右键菜单中选择【设置】命令,弹出【等高精加工】对话框。单击【编辑刀具路径】按钮,然后重新设置如图(a)所示的参数,最后单击应用按钮和取消按钮,生成的刀路如图(b)所示。

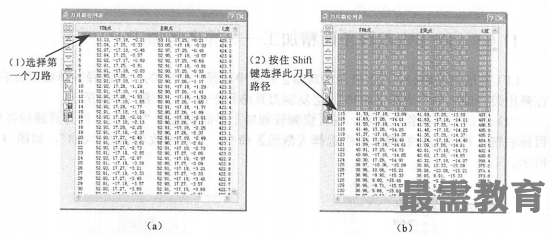

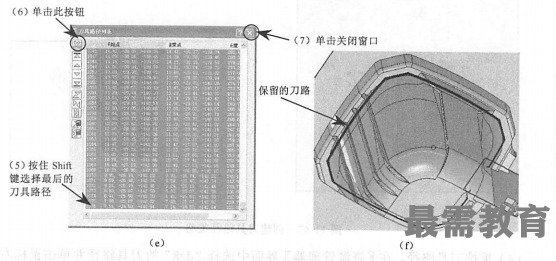

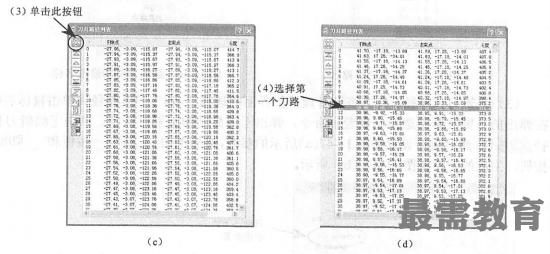

(4)重排刀具路径。在【资源管理器】界面中选择“dz8”的刀具路径并单击鼠标右键,在弹出的右键菜单中选择【编辑】/【重排】命令,弹出【刀具路径列表】对话框,然后根据如图所示的步骤进行操作。
