PowerMILL 10.0 流道加工一 ——参考线精加工

（1）创建程序文件夹。在【资源管理器】界面中选择“刀具路径”选项并单击鼠标右键，接着在弹出的右键菜单中选择【产生文件夹】命令，然后修改文件夹名称为“05”。

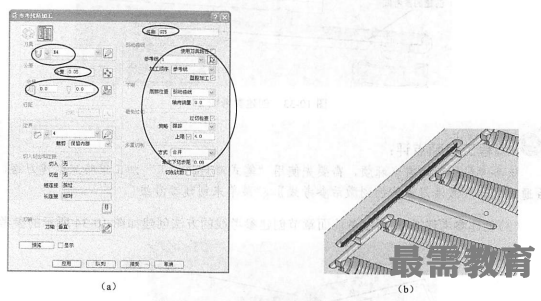

（2）创建刀具路径策略。在【主工具栏】中单击【刀具路径策略】按钮，弹出【策略选取器】对话框。选择辖加工选项，然后选择“参考线精加工”选项并单击接受按钮，弹出【参考线精加工】对话框，然后设置如图（a）所示，最后单击应用按钮和接受按钮，生成的刀路如图（b）所示。

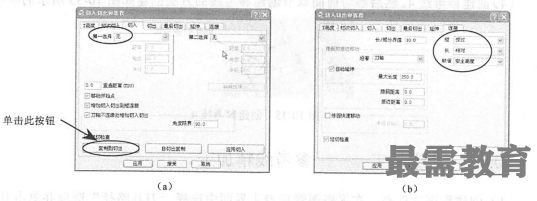

（3）设置切入切出和连接。在【主工具栏】中单击【切入切出和连接】按钮，弹出【切入切出和连接】对话框。选择切入选项，然后设置如图所示的参数；选择连接选项，然后设置如图（b）所示的参数，最后单击应用连接按钮和接受按钮。

（4）设置进给和转速。在【主工具栏】中单击【进给和转速】按钮，弹出【进给和转速】对话框，然后设置主轴转速为3000，切削进给率为1000,最后单击接受按钮。

（5）将“GT5”的刀路拖到“05”程序文件夹中。
