PowerMILL 10.0 二次开粗——偏置区域清除模型
提问人:刘团圆发布时间:2021-05-07
(1)创建程序文件夹。在【资源管理器】界面中选择“刀具路径”选项并单击鼠标右键,在弹出的右键菜单中选择【产生文件夹】命令,然后修改文件夹名称为“es4”。

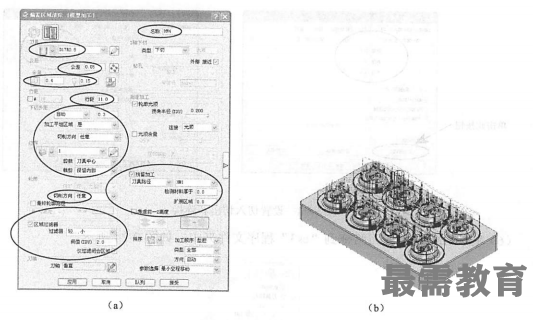

(2)创建刀具路径策略。在【主工具栏】中单击【刀具路径策略】按钮,弹出【策略选取器】对话框。选择三维区域清除选项, 然后选择“偏置区域清除模型”选项并单击接受按钮,弹出【偏置区域清除模型】对话框,然后设置如图(a)所示参数,最后单击应用按钮和接受按钮,生成的刀路如图(b)所示。

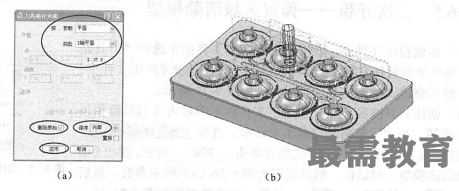

(3)裁剪刀具路径。在【资源管理器】界面中选择上一步创建的刀具路径策略并单击鼠标右键,在弹出的右键菜单中选择【编辑】/【裁剪】命令,弹出【刀具路径裁剪】对话框,然后设置如图(a)所示的参数,最后依次单击应用按钮和取消按钮,裁剪后的刀路如图(b)所示。
(4)设置切入切出和连接。在【主工具栏】中单击【切入切出和连接】按钮,弹出【切入切出和连接】对话框。选择切入选项,然后设置如图(a)所示的参数;选择连接选项,然后设置如图(b)所示的参数,最后单击应用连接按钮和接受按钮。
(5)设置进给和转速。在【主工具栏】中单击【进给和转速】按钮,弹出【进给和转速】对话框,然后设置主轴转速为 “2000”,切削进给率为“1800”,最后单击接受按钮。
(6)将的刀路拖到“es4”程序文件夹中。
