PowerMILL 10.0 偏置区域清除模型新功能注释

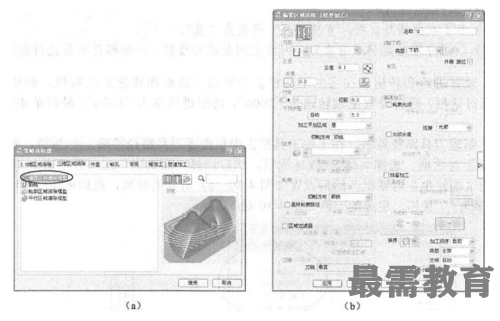

在【主工具栏】中单击【刀具路径策略】按钮，弹出【策略选取器】对话框。选择三维区域清除选项，然后选择“偏置区域清除模型”选项并单击接受按钮，弹出【偏置区域清除】对话框，如图所示。

☆【余量】——设置开粗加工的余量。根据实际加工情况，模具开粗侧面余量多在0.3〜0.5mm，底面余量多在0.15〜0.2mm。在【偏置区域清除模型】对话框中单击按钮，则可同时设置侧面余量和底面余量了。

☆【下切步距】——设置刀具每层的下刀深度，根据使用的刀具大小合理设置下切步距，大刀可设置大些，小刀设置小些。

☆【加工平坦区域】——包括层、区域和关三种方式，实际加工都是设置为层的方式，这样加工会安全一些，提刀也会少一些。

☆【边界】——设置加工的边界，并且边界必须是闭合的。“保留内部”即是保存边界内的刀具路径；“保留外部”即是保留边界外部的刀具路径。

☆【区域过滤器】——般模具开粗加工都会勾选该选项，这样可避免刀具在窄小的封闭区域加工内加工而出现的顶刀现象。

☆【轮廓光顺】——般开粗都应勾选该选项，可避免加工过程中留下一个小凸台或此小凸台被后面一刀加工掉而损坏刀具。

☆【残留加工】——主要用于模具的二次开粗。当需要参考前一刀具路径余下的加工余量，则可勾选该选项。
