PowerMILL 10.0 二维曲线区域清除新功能注释

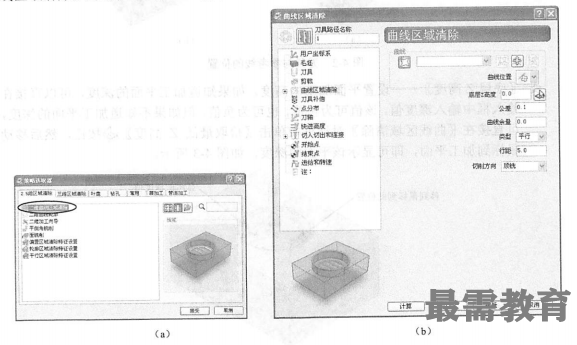

在“主工具栏”中单击【刀具路径策略】按钮，弹出【策略选取器】对话框。选择2.5维区域清除选项，然后选择“二维曲线区域清除”选项并单击接受按钮，弹出【曲线区域清除】对话框，如图所示。

☆【产生新的参考线】按钮——创建新的参考线或在输入框中选择己创建参考线的名称。二维曲线加工中必须选择参考线作为加工区域。

☆【刀具接触点沿参考线】按钮——根据参考线的外形轮廓，产生的刀具路径使刀具的刀刃与参考线接触。

☆【刀具中心沿参考线】按钮——根据参考线的外形轮廓，产生的刀具路径使刀具的中心与参考线接触。此时需要仔细核査参考线创建正确是否，避免造成工件过切。

☆【底层Z髙度】——设置平面加工的髙度。如果知道加工平面的深度，可以直接在输入框中输入深度值，该值可为正值，也可为负值；但如果不知道加工平面的深度，可直接在【曲线区域清除】对话框中单击【拾取最低Z高度】按钮，然后移动鼠标到加工平面，即可显示该平面的深度。

☆【公差】——设置加工的公差值。一般情况下精加工的公差值可设置为“0.05”，半精加工可设置为“0.03”，精加工可设置为“0.01”。

☆【曲线余量】——设置加工余量，主要是指与最大参考线的余量值。

☆【类型】“平行”——产生的刀具路径间距之间是平行的。

☆【类型】“偏置”——产生的刀具路径间距之间是偏置的形式。

☆【行距】——指两刀轨之间的距离。

☆【切削方向】“顺铣”——铣刀与工件接触部分的旋转方向与工件进给方向相同则为顺洗。

☆【切削方向】“逆铣”——铣刀与工件接触部分的旋转方向与工件进给方向相反则为逆统。

☆【切削方向】“任意”——根据加工面的形状，刀具切削方向可以顺铣，也可以是逆铣。对于复杂的外形轮廓，这样可提高加工效率。
