PowerMILL 10.0 编辑模型

—般情况下，使用PowerMILL 10.0软件的输入模型，其摆放的视角都不满足加工需求。除了上述设置用户坐标的Z轴方向外，还可以通过旋转模型来使其加工方向与世界坐标的Z轴方向一致。

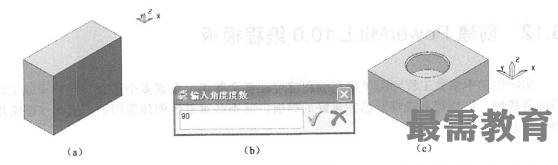

在【资源管理器】界而中选择“模型”选项并单击鼠标右键，接着在弹出的右键菜单中选择【编辑】/【旋转】/【X】命令，弹出【输入角度度数】对话框，然后输入“90”并单击v按钮，如图所示。

在实际编程加工中，除了需要旋转模型外，有时为了创建保护而或使产生的刀路更加完美，则经常需要对模型中某个曲面进行编辑，如复制和粘贴曲面、变换曲面等。

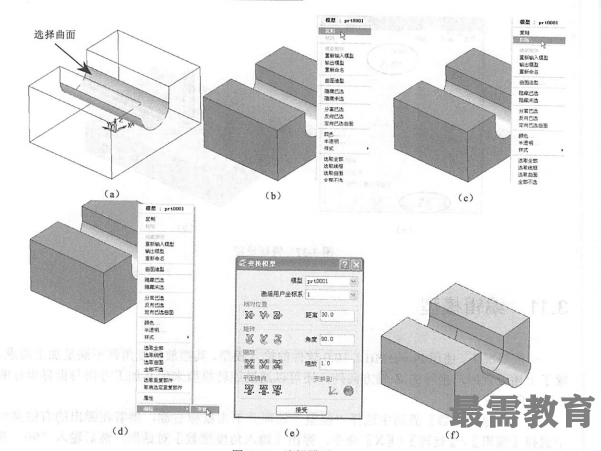

选择如图（a）所示的曲而并单击鼠标右键，接着在弹出的右键菜单中选择【复制】命令，如图（b）所示；再次单击鼠标右键，接着在弹出的右键菜单中选择【粘贴】命令，如图（c）所示；再次单击鼠标右键，接着在弹出的右键菜单中选择【编辑】/【变换】命令，如图（d）所示，弹出【变换模型】对话框，然后设置如图【e】所示 的参数，最后单击的按钮，结果如图【f】所示。
