PowerMILL 10.0 模具结构的认识

提问人:刘团圆发布时间:2021-04-30

编程者必须对模具结构有一定的认识,如模具中的前模(型腔)、后模(型芯)、行位(滑块)、斜顶、枕位、碰穿面、擦穿面和流道等。如一般情况下前模的加工要求比后模的加工要求髙,所以,前模面必须加工得非常准确和光亮,该清的角一定要清;但后模的加工就有所不同,有时有些角不一定需要清得很干净,表面也不需要很光亮。另外,模具中—些特殊的部位的加工工艺要求也不相同,如模具中的角位需要留0.02mm的余量待打磨师傅打磨;前模中的碰穿面、擦穿面需要留0.05mm的余量用于试模。

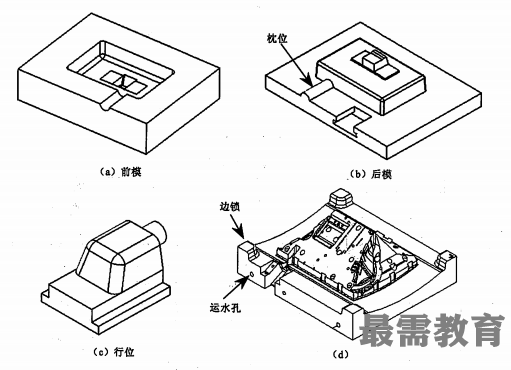

下图所示列出了模具中的一些常见结构及名称。
