了解Dimension的基准地平面(Ground Plane )

提问人:荣凡88发布时间:2021-04-23

消失线(屏幕上看到的正方形网格)所在的面表示3D场景的地面。地面是场景中物体通常所在的“地板”,物体可以浮在地面之上或埋在地面之下。

1.选择Camera (相机)>Switch to Home View (切换到主视图)。

2. 在“工具”面板中选择Select and Rotate (选择并旋转)工具(键盘快捷键:R )。

3.在“场景”面板中选择side table对象。

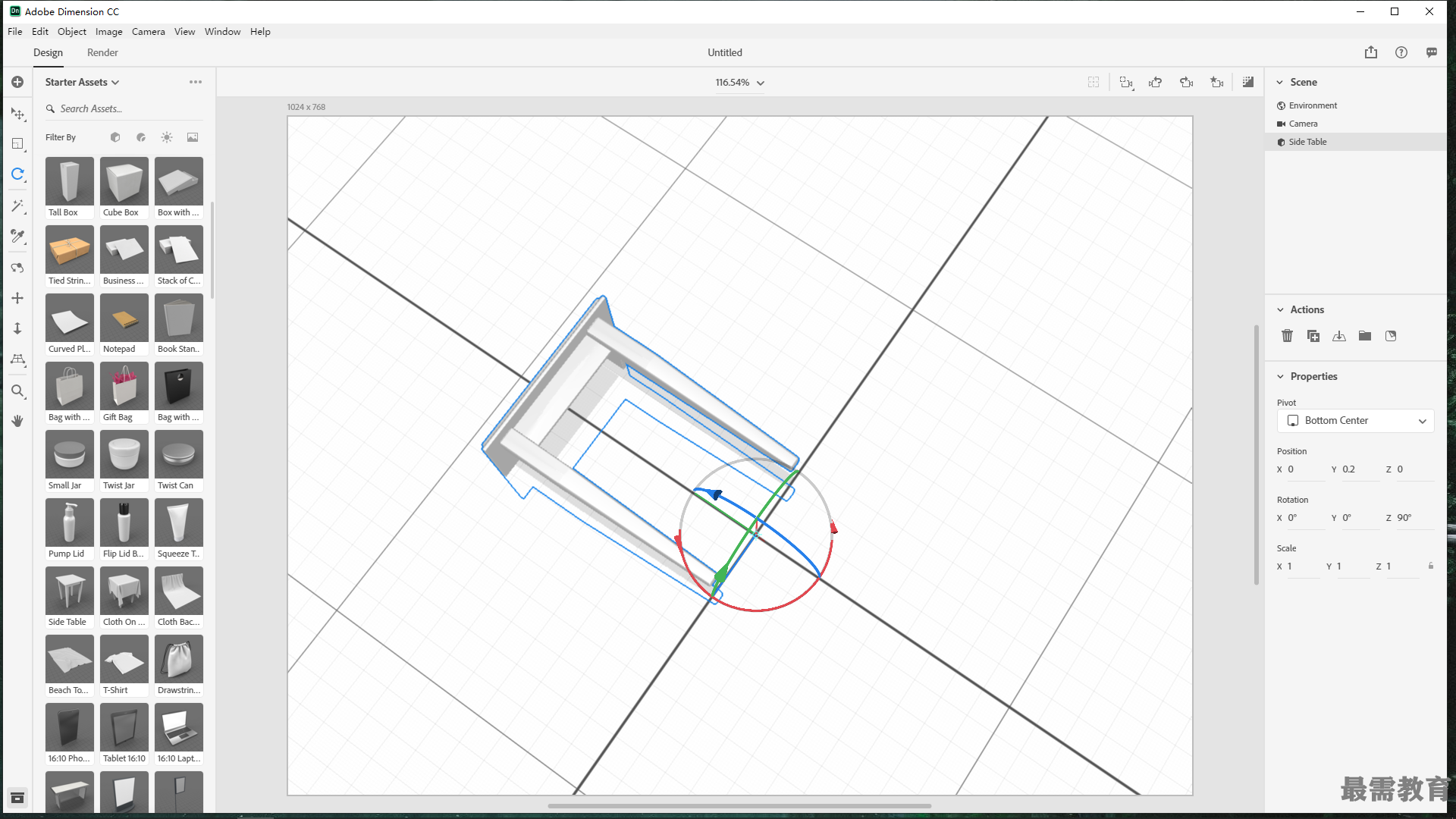

4. 在“属性”面板中,将Z轴旋转的值更改为90°,然后按回车键。桌子绕Z轴旋转,一半的桌子消失在基准地平面上,如图1所示。


5.在“工具”面板中选择“轨道”工具(键盘快捷键:1 )。

6.用“轨道”工具在屏幕上向下拖动。这会改变场景视角,改为从上向下俯视。

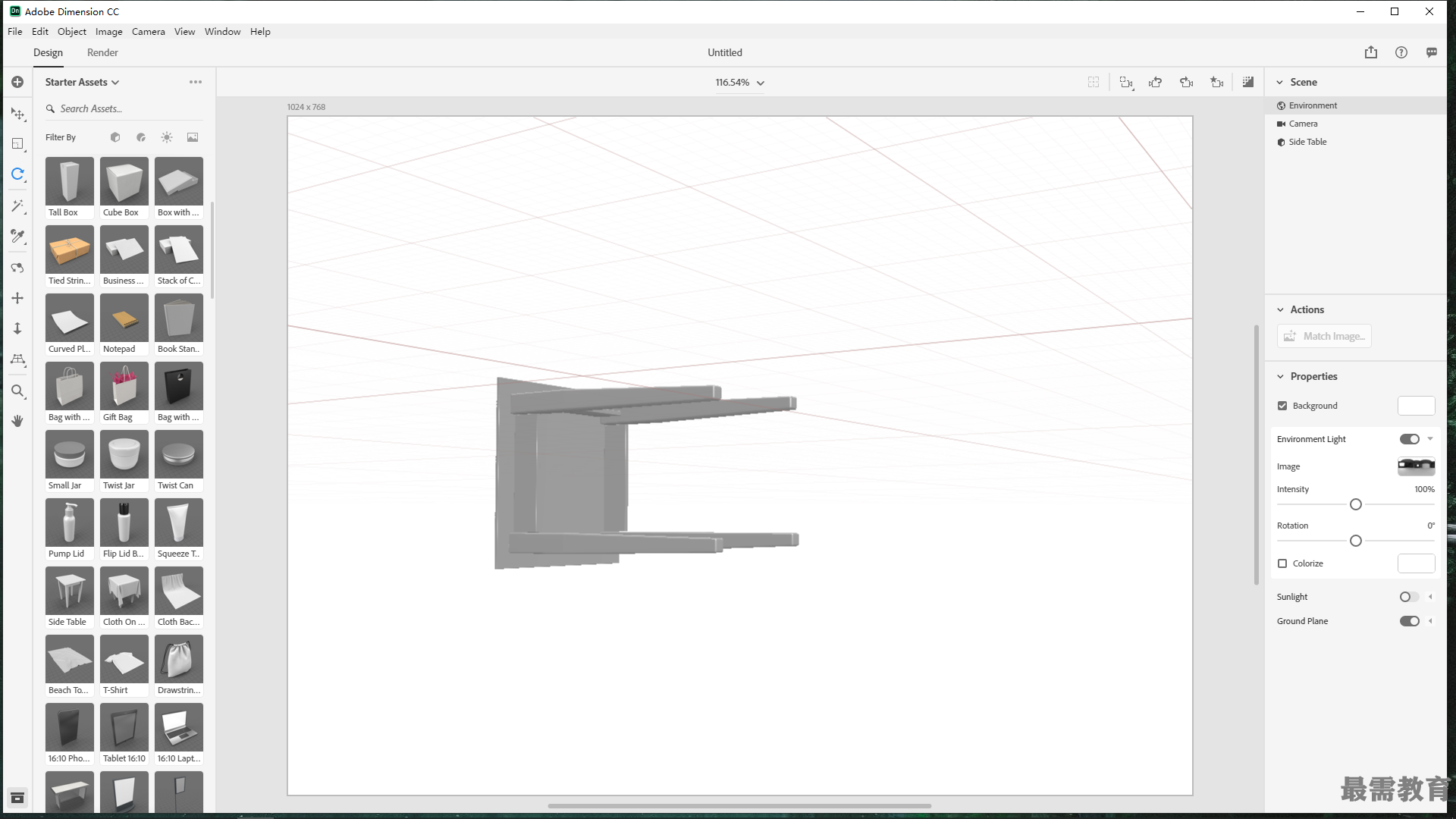

注意,地面上的网格线是深灰色的,且地面是不透明的。无法透过地板看到地面以下的物体, 如图2所示。

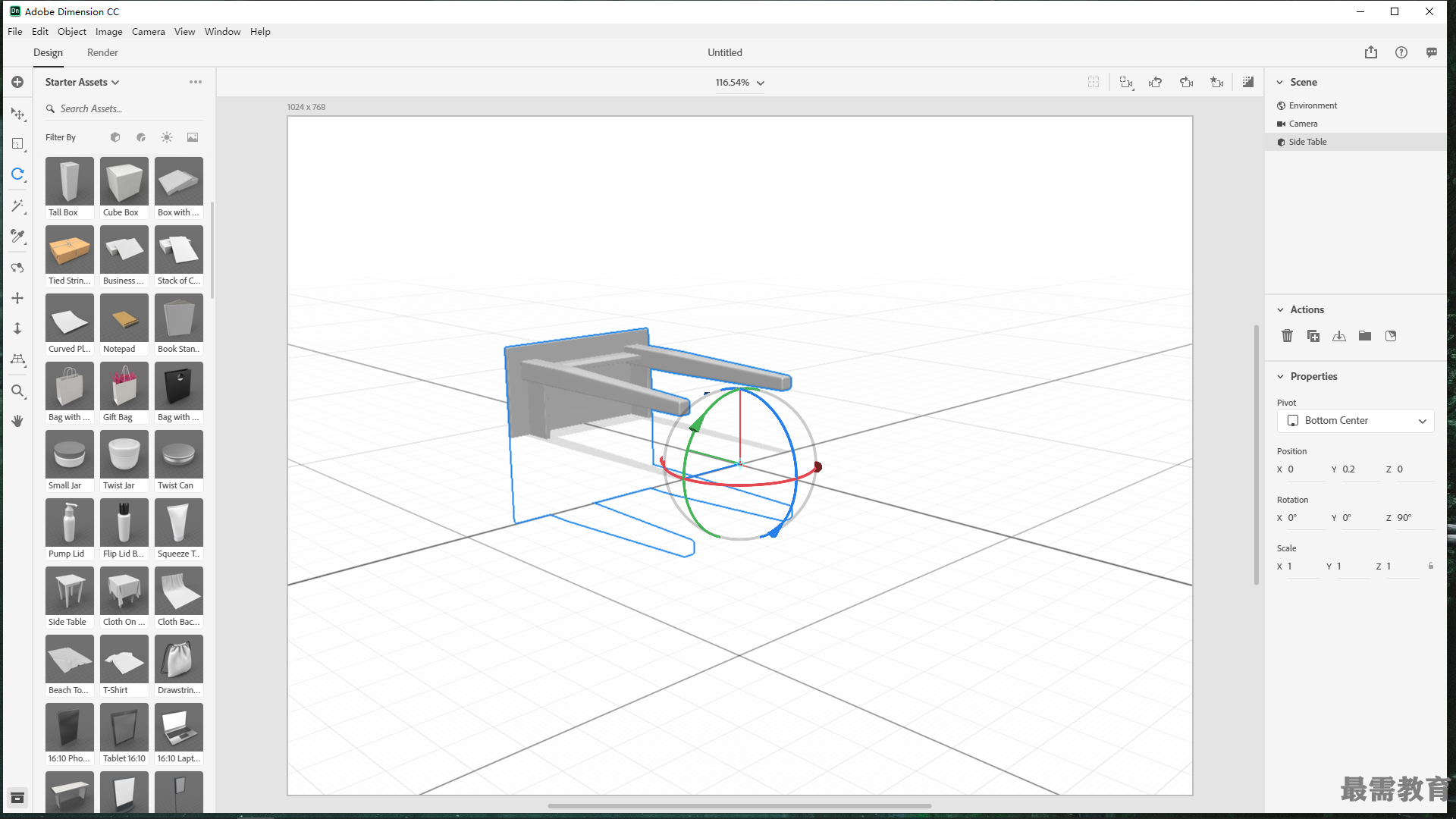

7.用“轨道”工具在屏慕上拖动,直到可以看到整个桌子。此时,视角变为从地面以下查看场景,可以看到桌子的底部。

注意,此时可以看到桌子从地面“向上”伸出的部分,以及“埋”在地面以下的部分。 当你从地面以下观看场虽时,地面看起来是透明的,这样你就可以通过它看到上面的物体。

此外,地面下方的网格线是红色的,这可以帮助我们确定场景的视角,如图3所示。
