AutoCAD 2016:设置打印区域

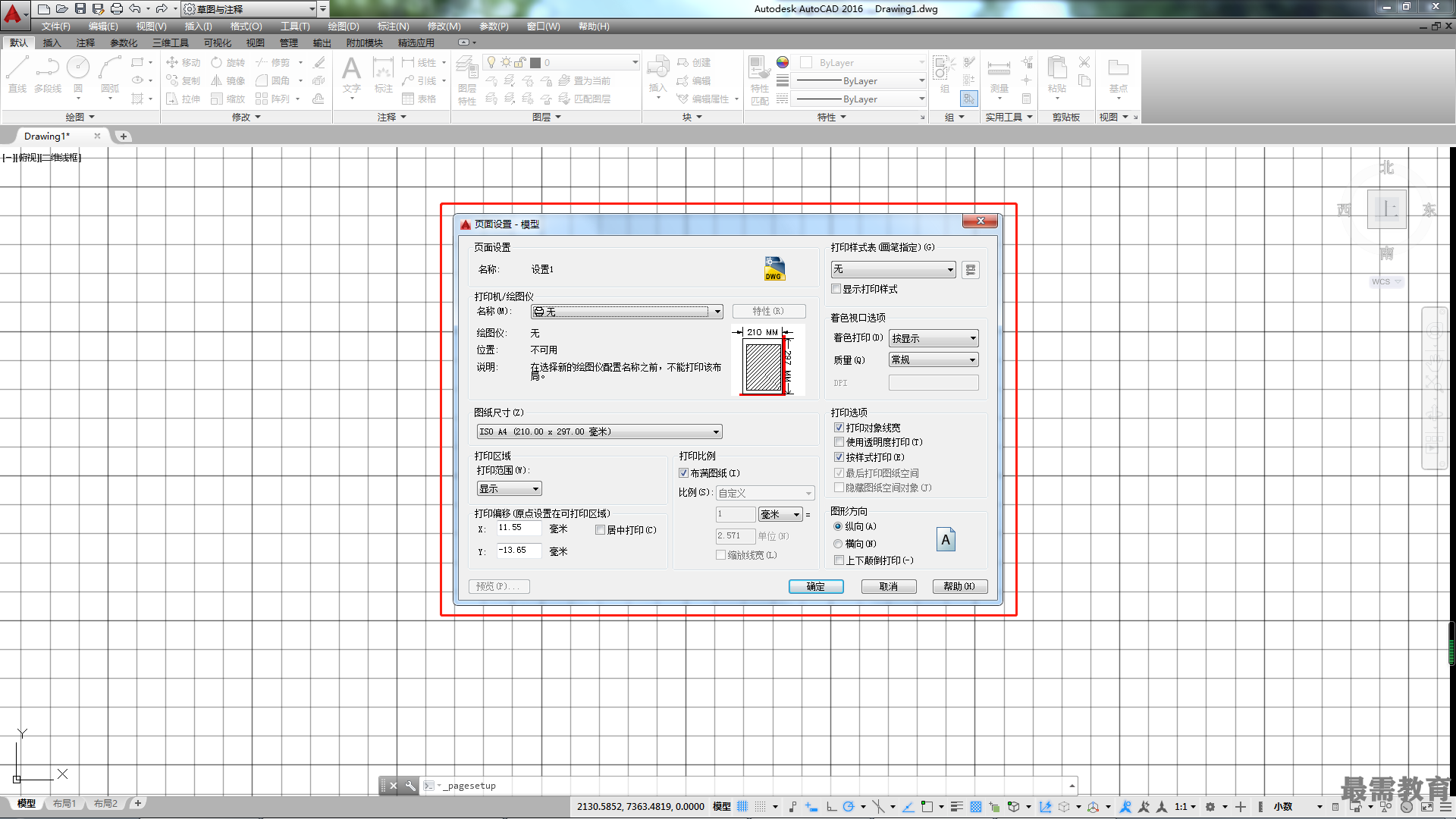

在使用模型空间打印时，一般在【打印】对话框中设置打印范围，如图所示。

【打印范围】下拉列表用于确定设置图形中需要打印的区域，其各选项含义如下。

◆【布局】:打印当前布局图中的所有内容。该选项是默认选项，选择该项可以精确地确定打印范围、打印尺寸和比例。

◆【窗口】:用窗选的方法确定打印区域。单击该按钮后，【页面设置】对话框暂时消失，系统返回绘图区，可以用鼠标在模型窗口中的工作区间拉出一个矩形窗口，该窗口内的区域就是打印范围。使用该选项确定打印范围简单方便，但是不能精确比例尺和出图尺寸。

◆【范围】:打印模型空间中包含所有图形对象的范围。

◆【显示】:打印模型窗口当前视图状态下显示的所有图形对象，可以通过ZOOM命令调整视图状态，从而调整打印范围。

在使用布局空间打印图形时，单击【打印】面板中的【预览】按钮，预览当前的打印效果。图签有时会出现部分不能完全打印的状况，如图所示，这是因为图签大小超越了图纸可打印区域的缘故。可以通过【绘图配置编辑器】对话框中的【修改标准图纸所示(可打印区域)】选择重新设置图纸的可打印区域来解决，如图所示表示了图纸的可打印区域。

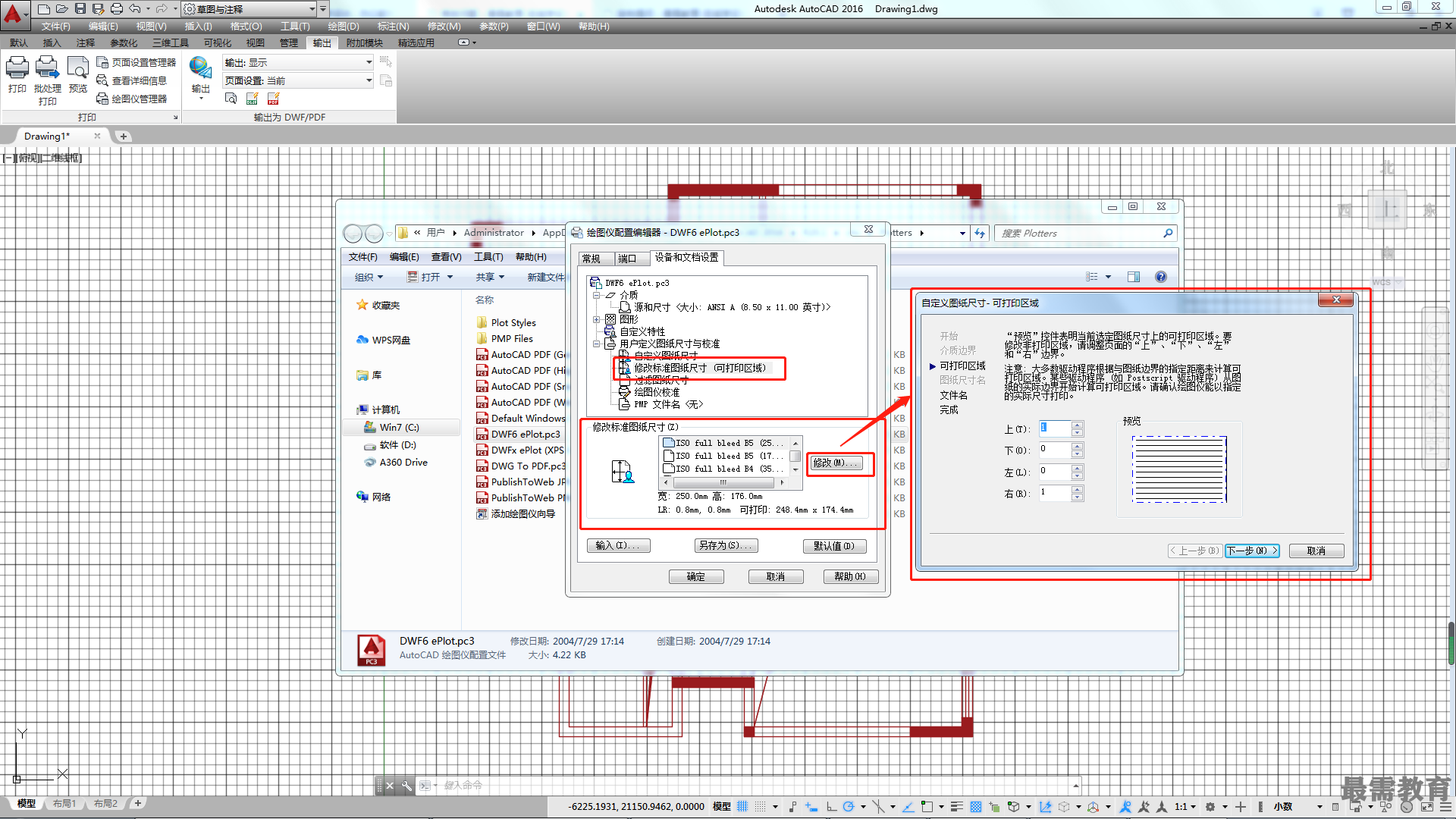

单击【打印】面板中的【绘图仪管理器】按钮，系统弹出【Plotters】对话框，如图所示，双击所设置的打印设备。系统弹出【绘图配置编辑器】，在对话框单击选择【修改标准图纸所示(可打印区域)】选项，重新设置图纸的可打印区域，如图所示。也可以在【打印】对话框中选择打印设备后，再单击右边的【特性】按钮，可以打开【绘图仪配置编辑器】对话框。

在【修改标准图纸尺寸】栏中选择当前使用的图纸类型(即在【页面设置】对话框中的【图纸尺寸】列表中选择的图纸类型)，如图所示光标所在的位置(不同打印机有不同的显示)。

单击【修改】按钮弹出【自定义图纸尺寸】对话框，如图所示，分别设置上、下、左、右页边距(可以使打印范围略大于图框即可) ,两次单击【下一步】按钮，再单击【完成】按钮，返回【绘图仪配置编辑器】对话框，单击【确定】按钮关闭对话框。

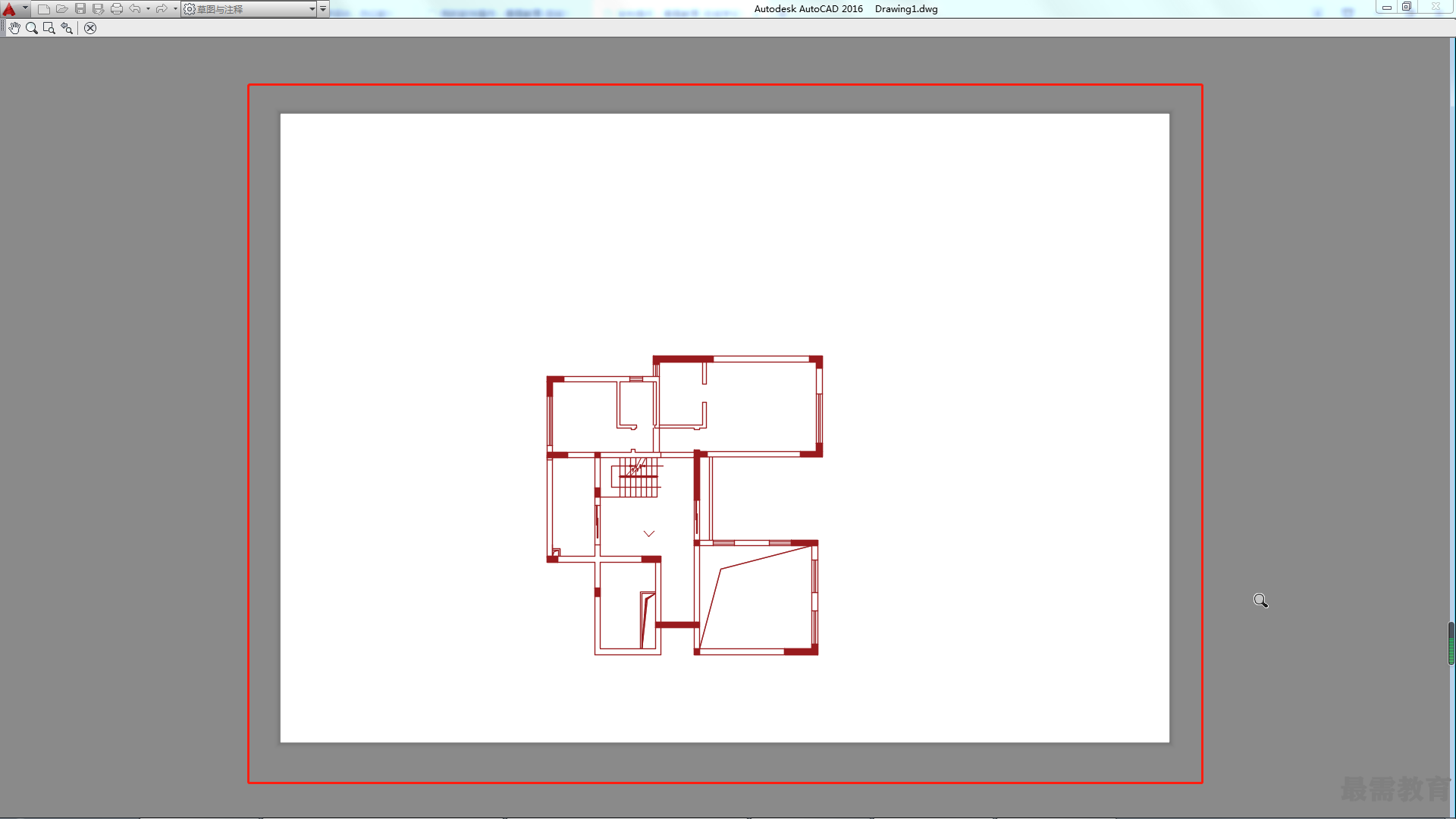

修改图纸可打印区域之后，此时布局如图所示(虚线内表示可打印区域)。

在命令行中输入“LAYER"，调用【图层特性管理器】命令，系统弹出【图层特性管理器】对话框,将视口边框所在图层设置为不可打印,这样视口边框将不会被打印。
