AutoCAD 2016中查询点坐标

提问人:卓娟发布时间:2021-01-30

使用点坐标查询命令ID,可以查询某点在绝对坐标系中的坐标值。

在AutoCAD 2016中调用该命令的方法如下。

◆功能区:单击【实用工具】面板【点坐标】工具按钮。

◆工具栏:单击【查询】工具栏【点坐标】按钮。

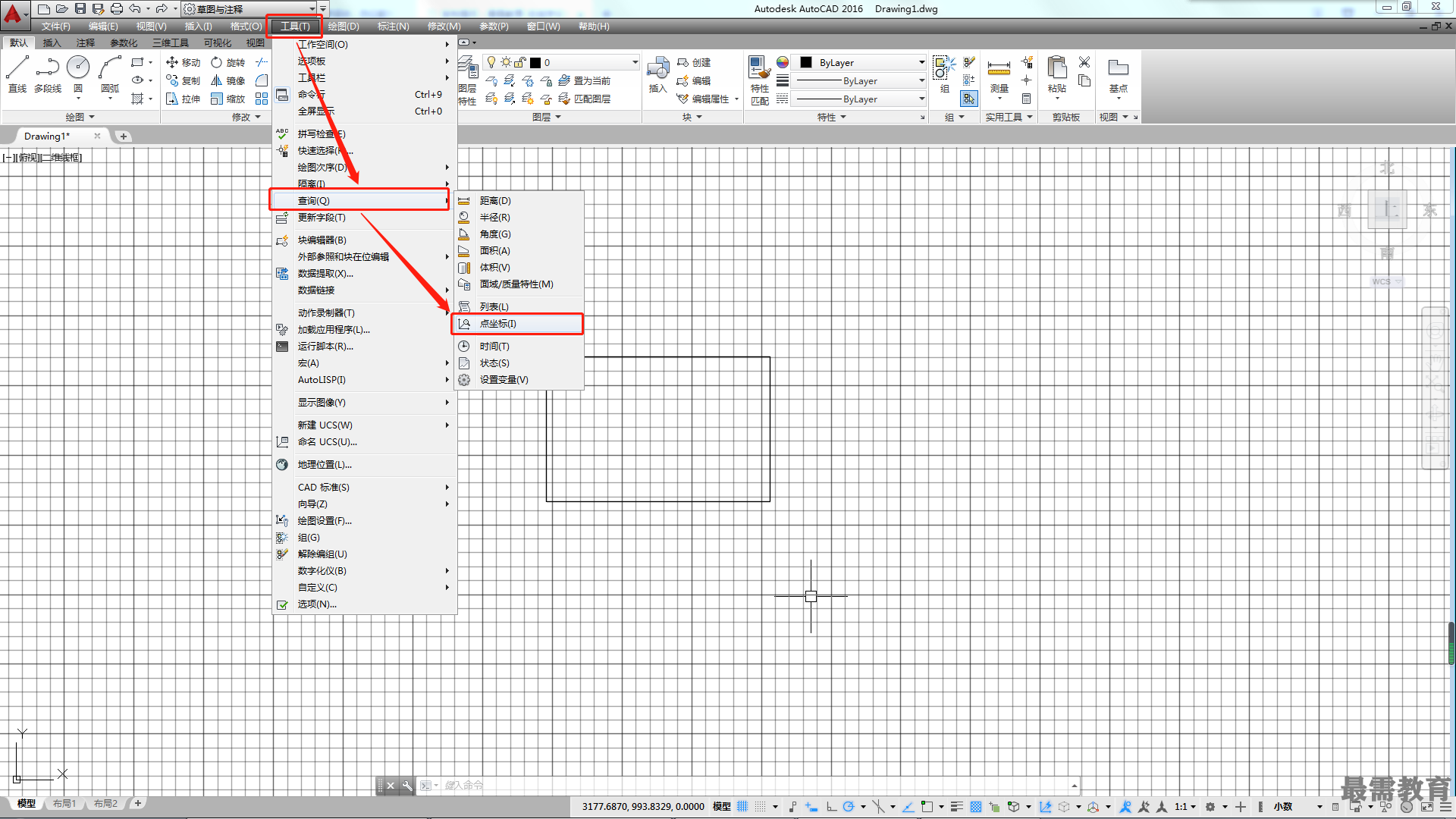

◆菜单栏:执行【工具】|【查询】|【点坐标】命令。


◆命令行: ID。

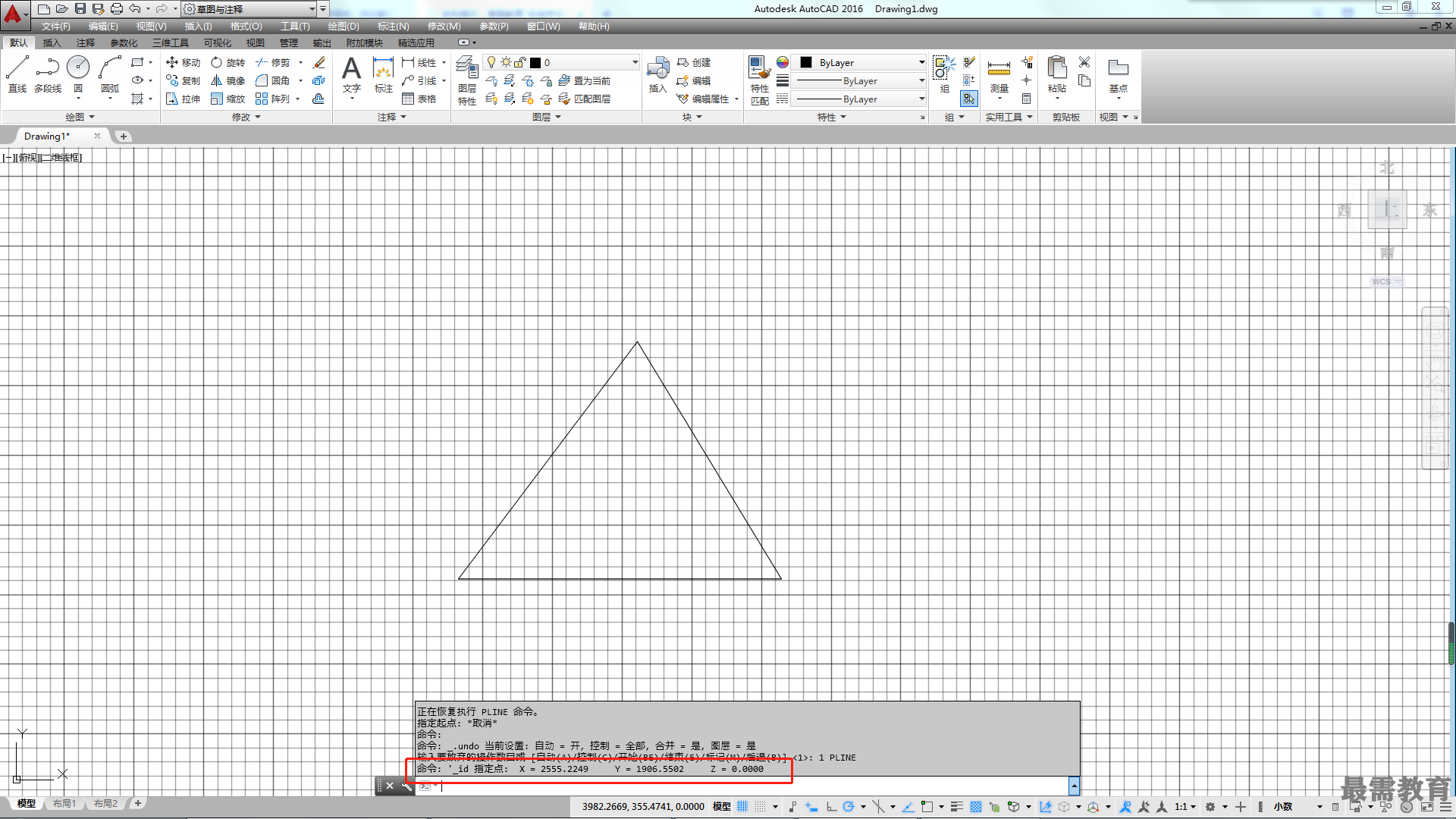

执行命令时,只需用对象捕捉的方法确定某个点的位置,即可自动计算该点的X、Y和Z坐标,如图所示。在二维绘图中,Z坐标一般为0。
