AutoCAD 2016:面域求差

利用【差集】工具可以将一个面域从另一面域中去除，即两个面域的求差。

在AutoCAD 2016中【差集】命令有以下几种调用方法。

♦功能区:单击【三维基础】或【三维建模】工作空间中的【差集】按钮。

♦菜单栏:执行【修改】|【实体编辑】|【差集】命令。

♦命令行: SUBTRACT或SU。

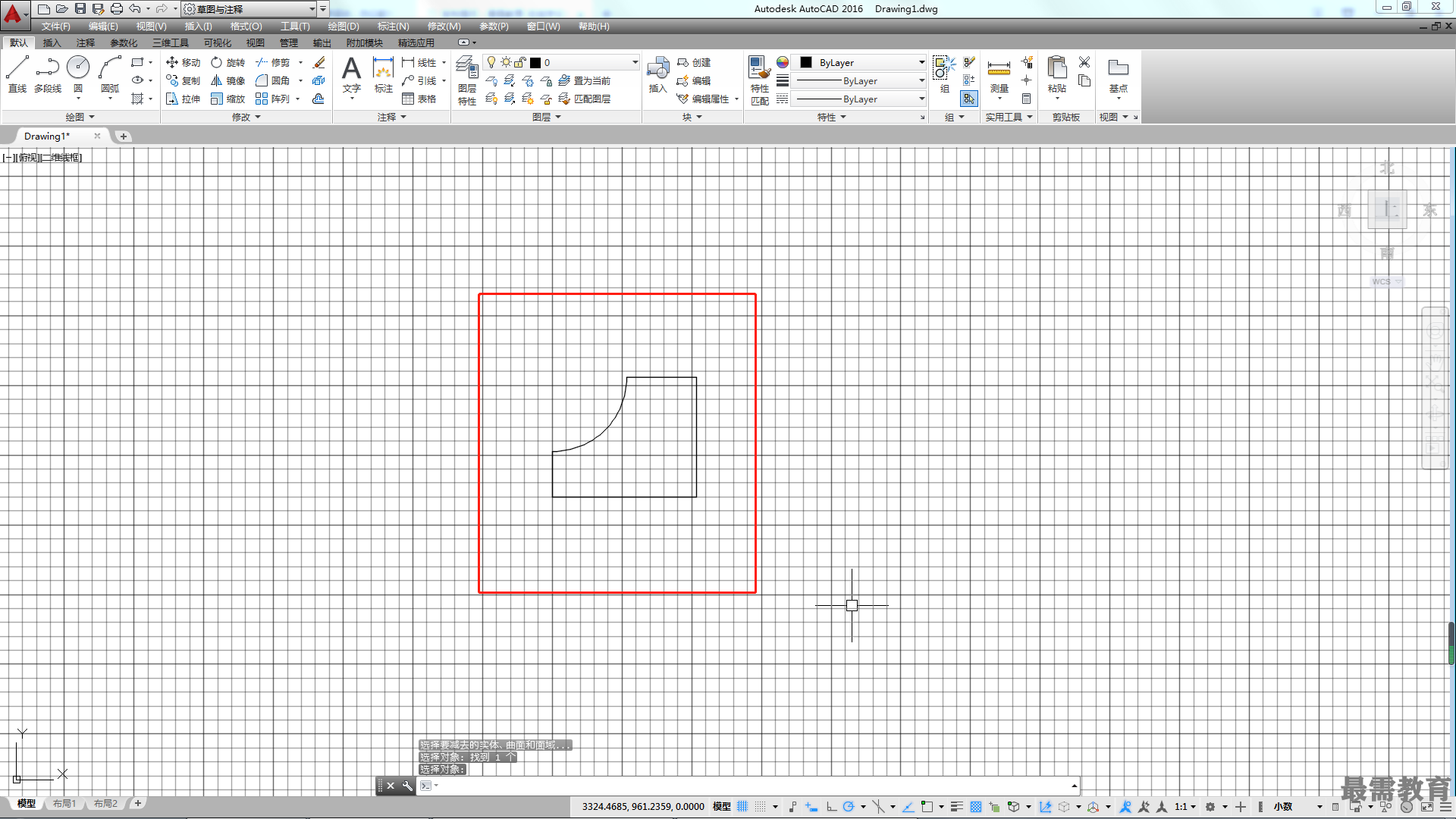

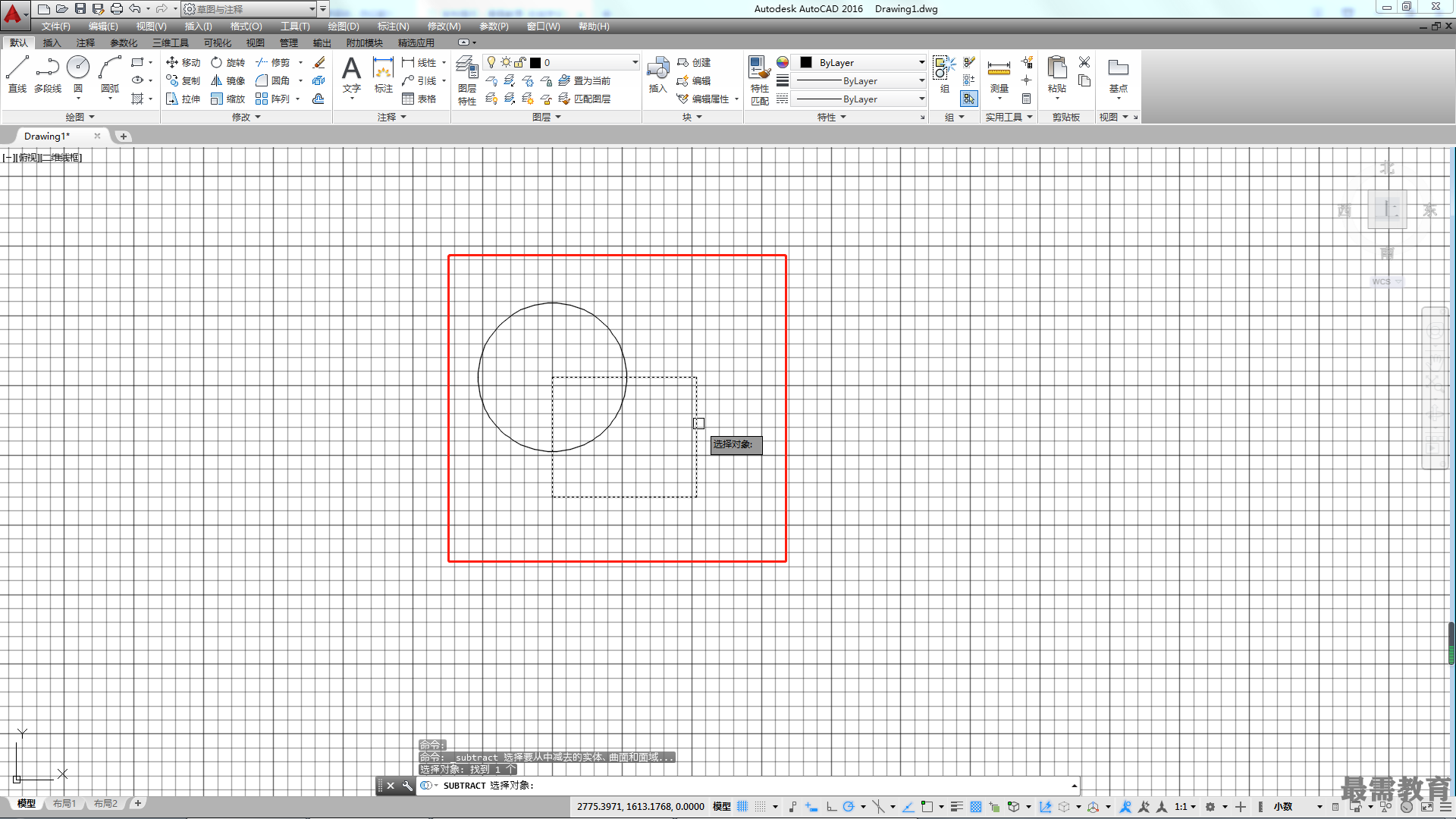

执行上述任一命令后，首先选取被去除的面域，然后用鼠标右击并选取要去除的面域，右击或按Enter键，即可执行面域求差操作，如图所示。
