AutoCAD 2016:使用边界工具创建面域

【边界】命令的启动方式有以下几种。

♦功能区:单击【创建】面板中的【边界】工具按钮，如图所示。

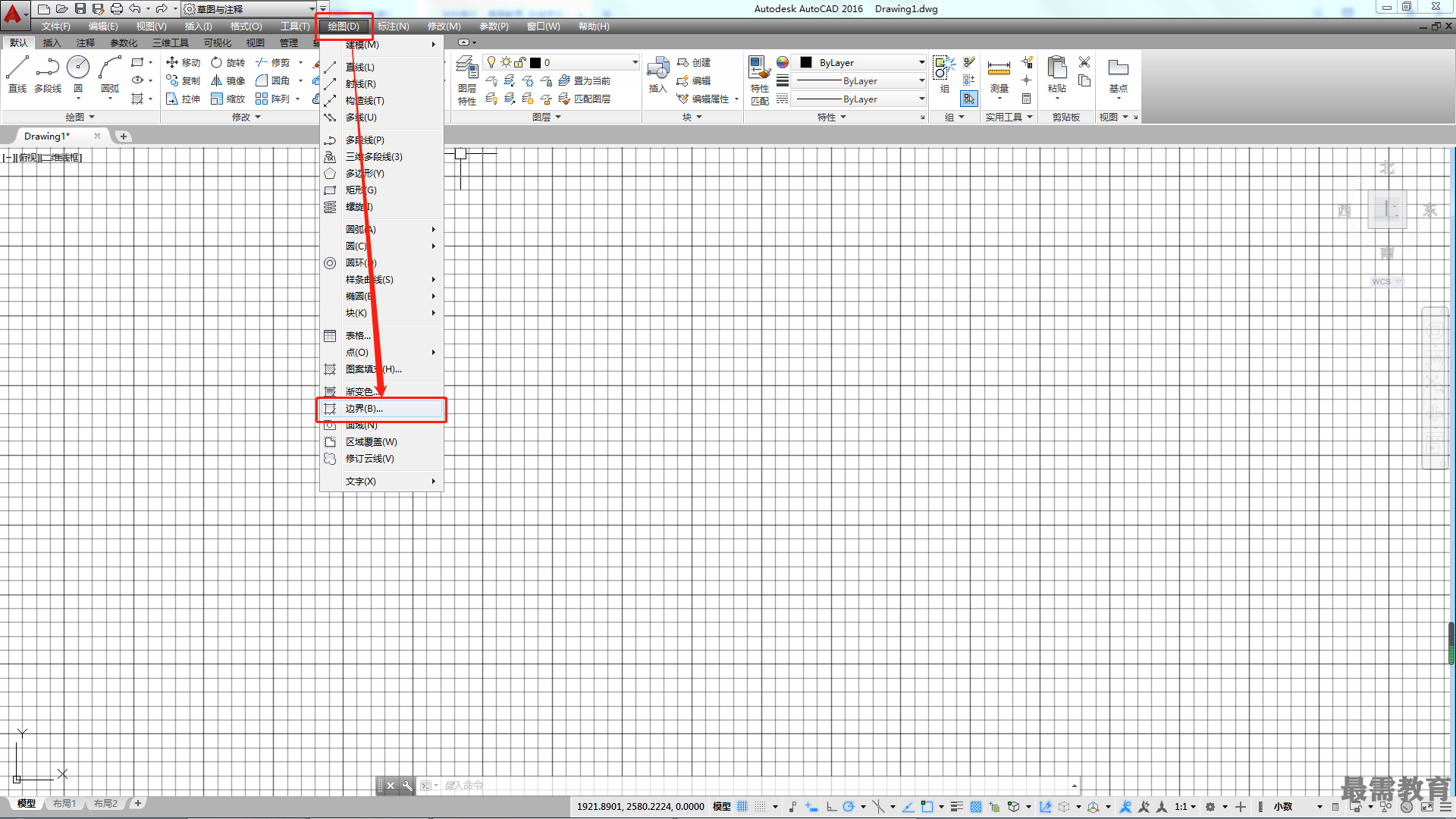

♦菜单栏:执行【绘图】|【边界】命令。

♦命令行: BOUNDARY 或BO。

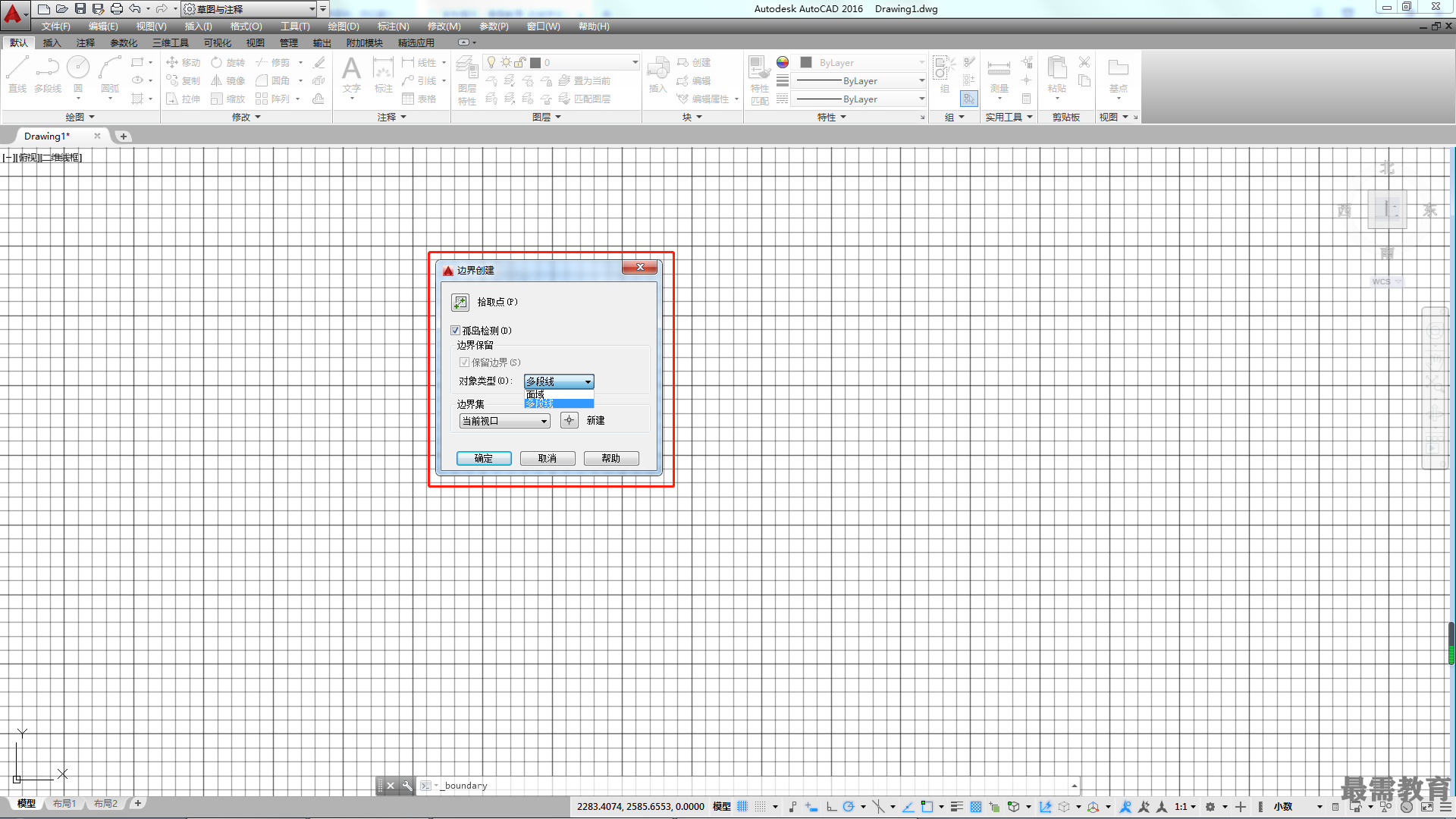

执行上述任一命令后，弹出如图所示的【边界创建】对话框。

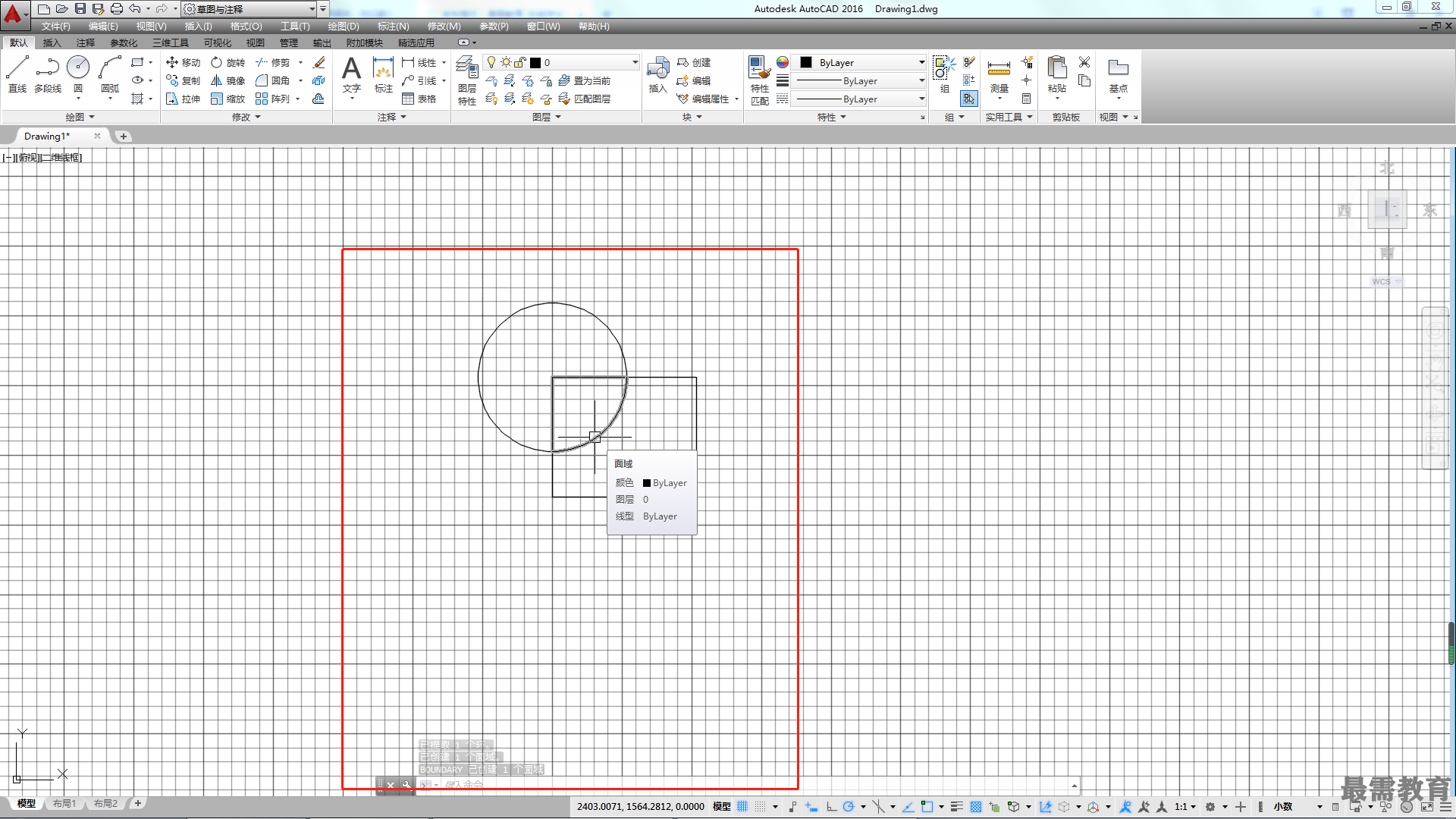

在【对象类型】下拉列表框中选择【面域】选项，再单击【拾取点】按钮，系统自动进入绘图环境。如图所示，在矩形和圆重叠区域内单击,然后回车确定，即可在原来矩形和圆的重叠部分处，新创建一个面域对象。如果选择的是【多段线】选项，则可以在重叠部分创建一封闭的多段线。
