AutoCAD 2016:创建块属性

在AutoCAD中添加块属性的操作主要分为如下3步。

♦定义块属性。

♦在定义图块时附加块属性。

♦在插入图块时输入属性值。

定义块属性必须在定义块之前进行。定义块属性的命令启动方式如下。

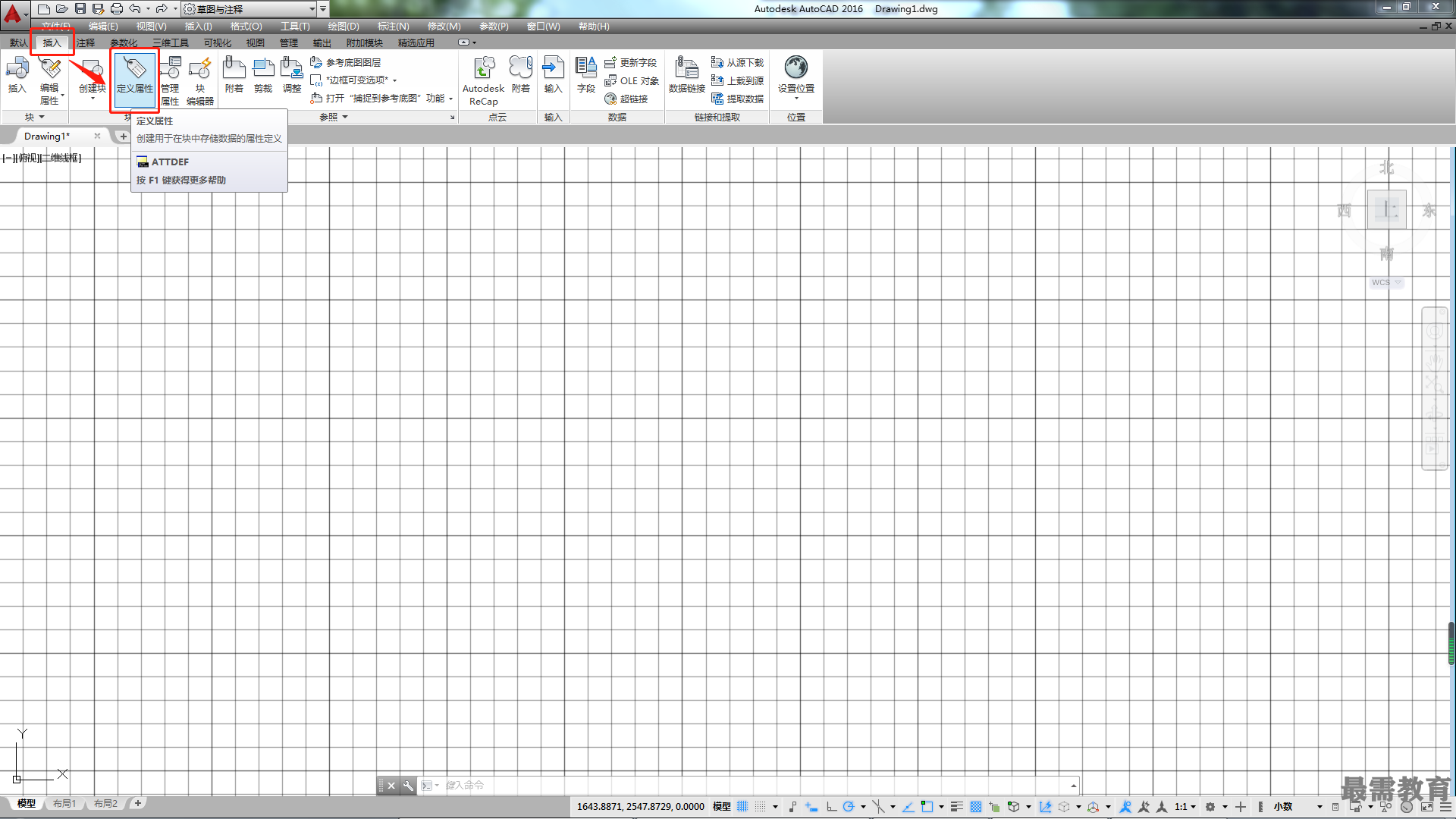

♦功能区:单击【插入】选项卡【属性】面板【定义属性】按钮,如图所示。

♦菜单栏:选择【绘图】|【块】|【定义属性】命令。

♦命令行: ATTDEF 或ATT。

执行上述任一命令后，系统弹出【属性定义对话框，如图所示。然后分别填写【标记】、【提示】与【默认值】,再设置好文字位置与对齐等属性，单击【确定】按钮，即可创建一块属性。

【属性定义】对话框中常用选项的含义如下。

♦【属性】：用于设置属性数据，包括标记"“提示”“默认”3个文本框。

♦【插入点】:该选项组用于指定图块属性的位置。

♦【文字设置】:该选项组用于设置属性文字的对正、样式、高度和旋转。
