AutoCAD 2016中外部图块

内部块仅限于在创建块的图形文件中使用，当其他文件中也需要使用时，则需要创建外部块，也就是永久块。外部图块不依赖于当前图形，可以在任意图形文件中调用并插入。使用【写块】命令可以创建外部块。

调用【写块】命令的方法如下。

♦命令行:在命令行中输入"WBLOCK/W"

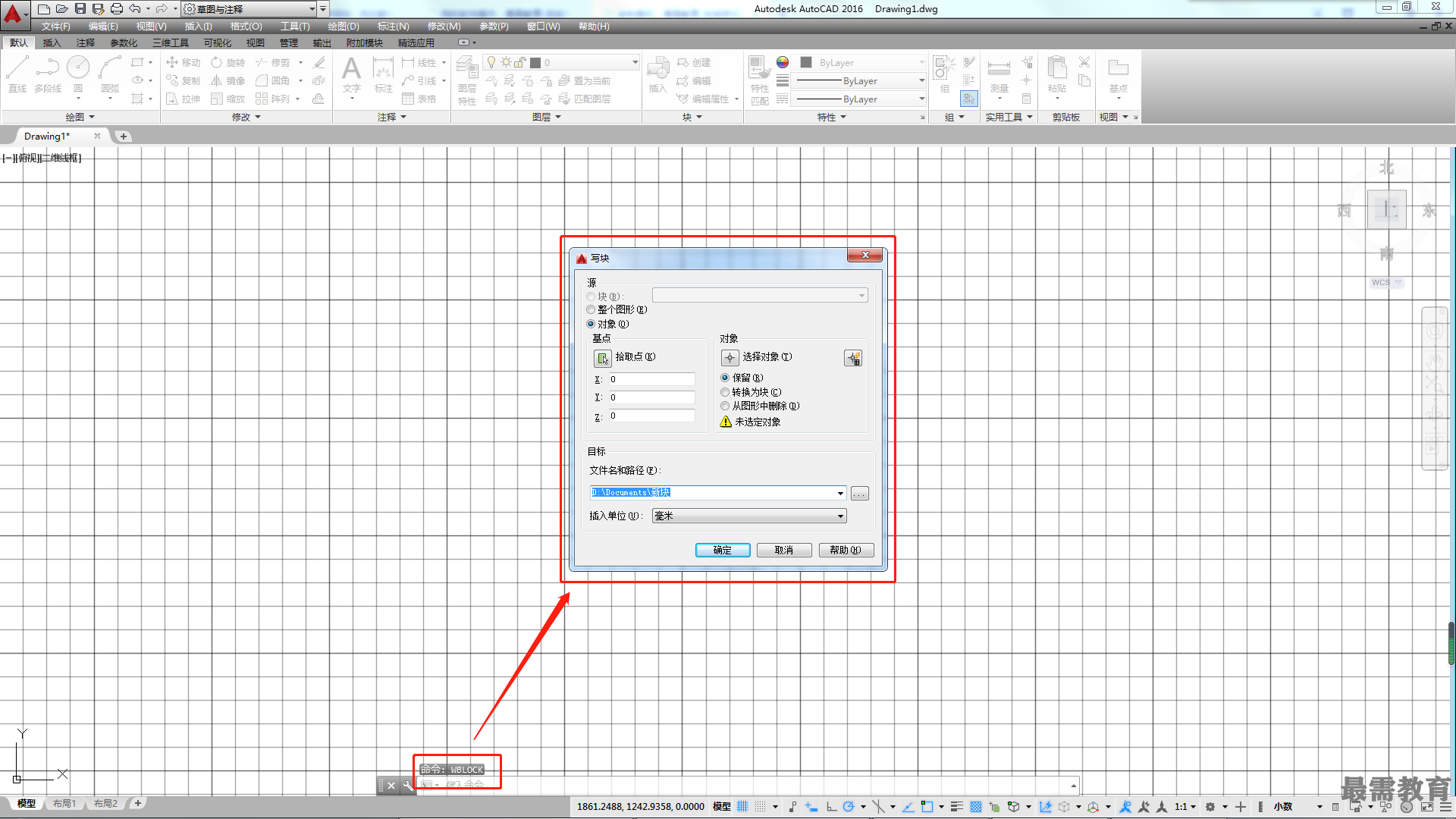

执行该命令后，系统弹出【写块】对话框，如图所示。

【写块】对话框常用选项介绍如下。

♦【块】:将已定义好的块保存，可以在下拉列表中选择已有的内部块，如果当前文件中没有定义块，该按钮不可用。

♦【整个图形】:将当前工作区中的全部图形保存为外部块。

♦【对象】:选择图形对象定义为外部块。该项为默认选项，一般情况下选择此项即可。

♦【拾取点】按钮:单击该按钮，系统切换到绘图窗口中拾取基点。

♦【选择对象】按钮:单击该按钮，系统切换到绘图窗口中拾取创建块的对象。

♦【保留】单选按钮:创建块后保留源对象不变。

♦【从图形中删除】:将选定对象另存为文件后，从当前图形中删除它们。

♦【目标】:用于设置块的保存路径和块名。单击该选项组【文件名和路径】文本框右边的按钮，可以在打开的对话框中选择保存路径。
