AutoCAD 2016中图层转换的方法

图层转换是将当前图像中的图层映射到指定图形或标准文件中的其他图层名和图层特性，然后使用这些贴图对其进行转换。下面介绍其操作步骤。

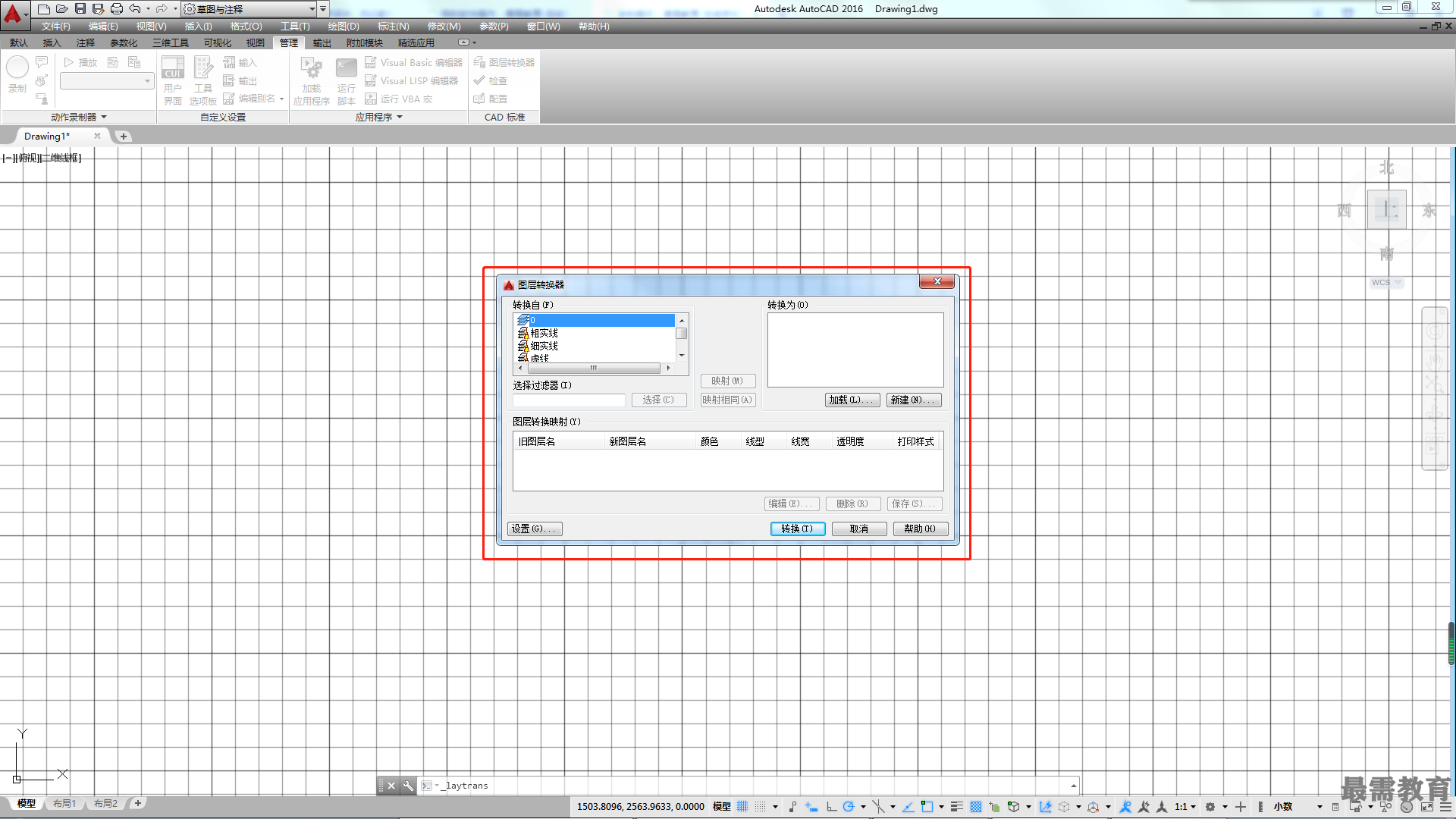

单击功能区【管理】选项卡【CAD标准】组面板中【图层转换器】按钮,系统弹出【图层转换器】对话框，如图所示。

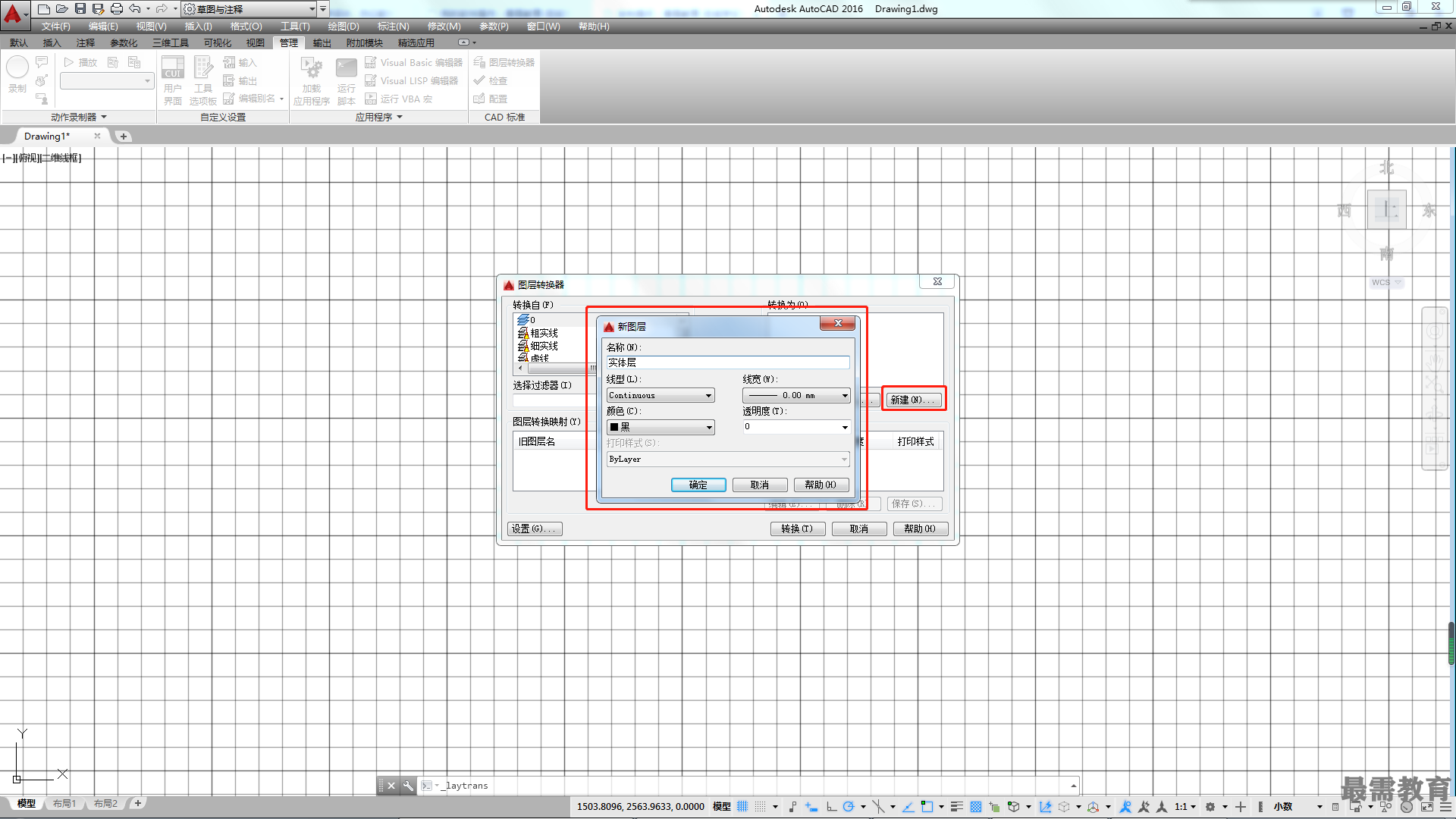

单击对话框【转换为】功能框中【新建】按钮，系统弹出【新图层】对话框，如图所示。在【名称】文本框中输入现有的图层名称或新的图层名称，并设置线型、线宽、颜色等属性，单击【确定】按钮。

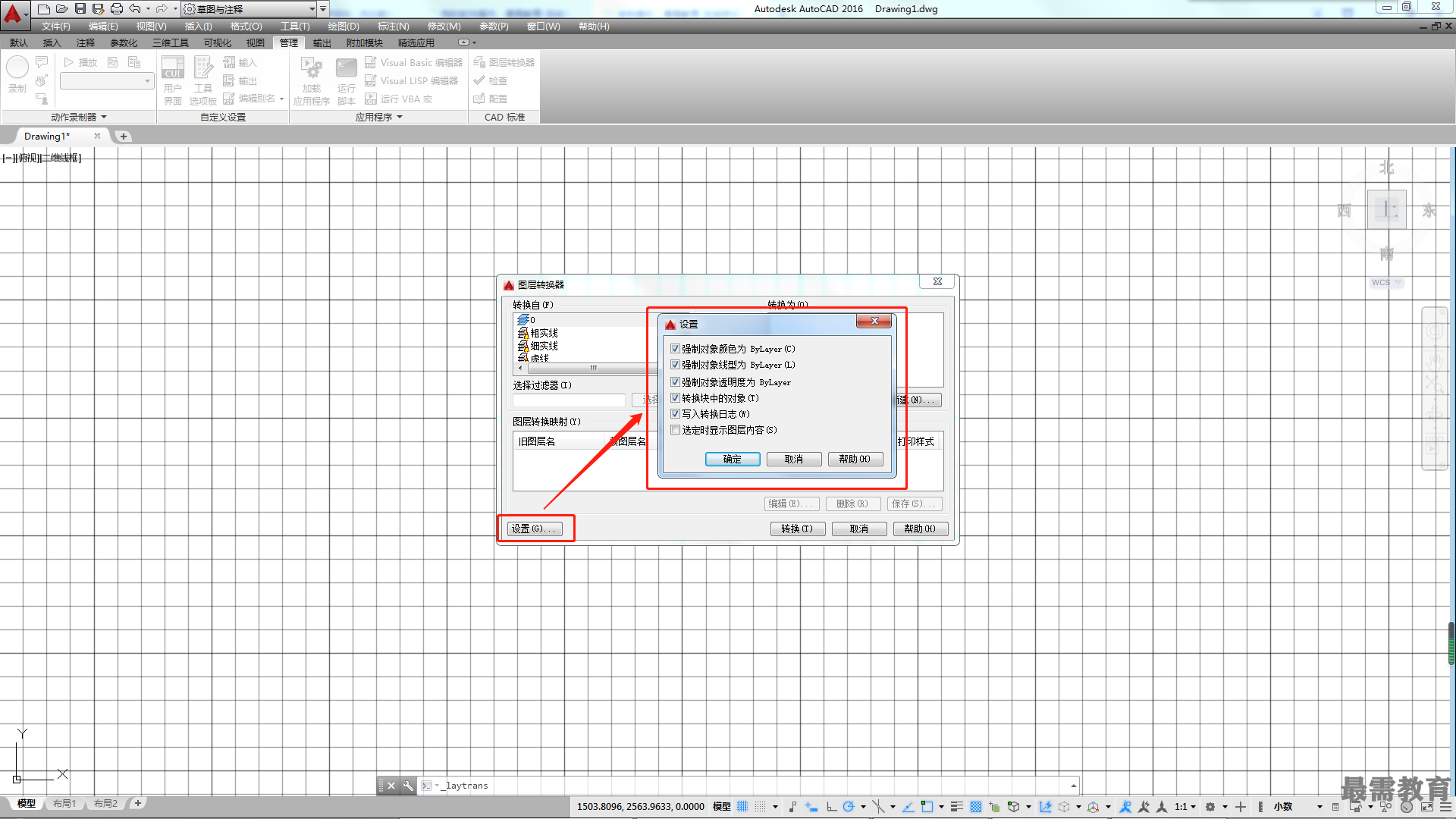

单击对话框【设置】按钮，弹出如图所示的【设置】对话框。在此对话框中可以设置转换后图层的属性状态和转换时的请求，设置完成后单击【确定】按钮。

在【图层转换器】对话框【转换自】选项列表中选择需要转换的图层名称，在【转换为】选项列表中选择需要转换到的图层。这时激活【映射】按钮，单击此按钮，在【图层转换映射】列表中将显示图层转换映射列表，如图所示。

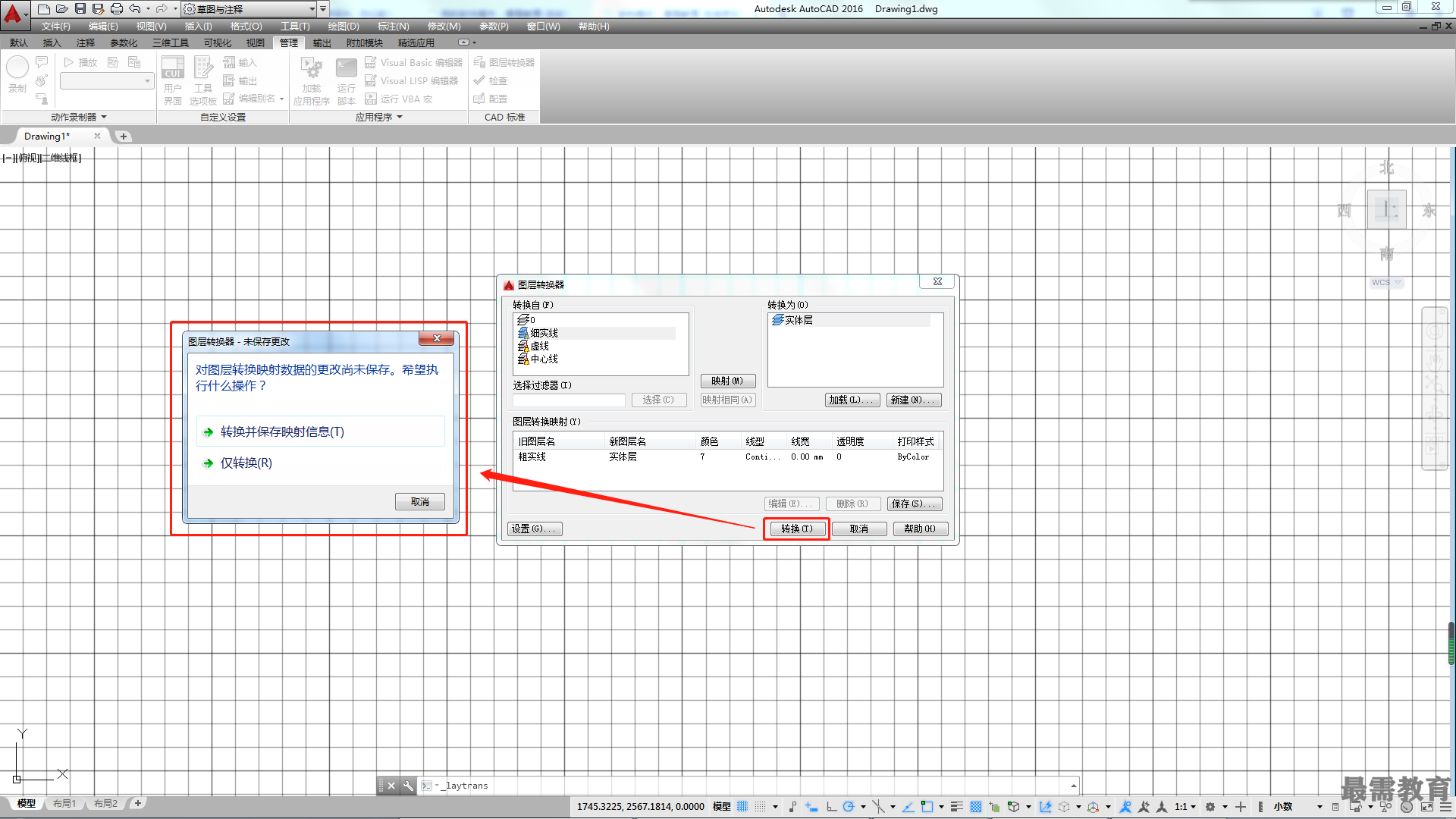

映射完成后单击【转换】按钮，系统弹出【图层转换器-未保存更改】对话框，如图所示，选择【仅转换】选项即可。这时打开【图层特注管理器】对话框，会发现选择的【转换自】图层不见了，这是由于转换后图层被系统自动删除，如果选择的【转换自】图层是0图层和Defpoints图层，将不会被删除。
