AutoCAD 2016中图层树状区

【图层树状区】用于显示图形中图层和过滤器的层次结构列表，其中【全部】用于显示图形中所有的图层,而【所有使用的图层】过滤器则为只读过滤器，过滤器按字母顺序进行显示。

【图层树状区】各选项及功能按钮的作用如下。

♦【新建特性过滤器】按钮:单击该按钮将弹出如图所示的【图层过滤器特性】对话框，此时可以根据图层的若干特性(如颜色、线宽)创建【特性过滤器】。

♦【新建组过滤器】按钮:单击该按钮可创建【组过滤器】，在【组过滤器】内可包含多个【特性过滤器】,如图所示。

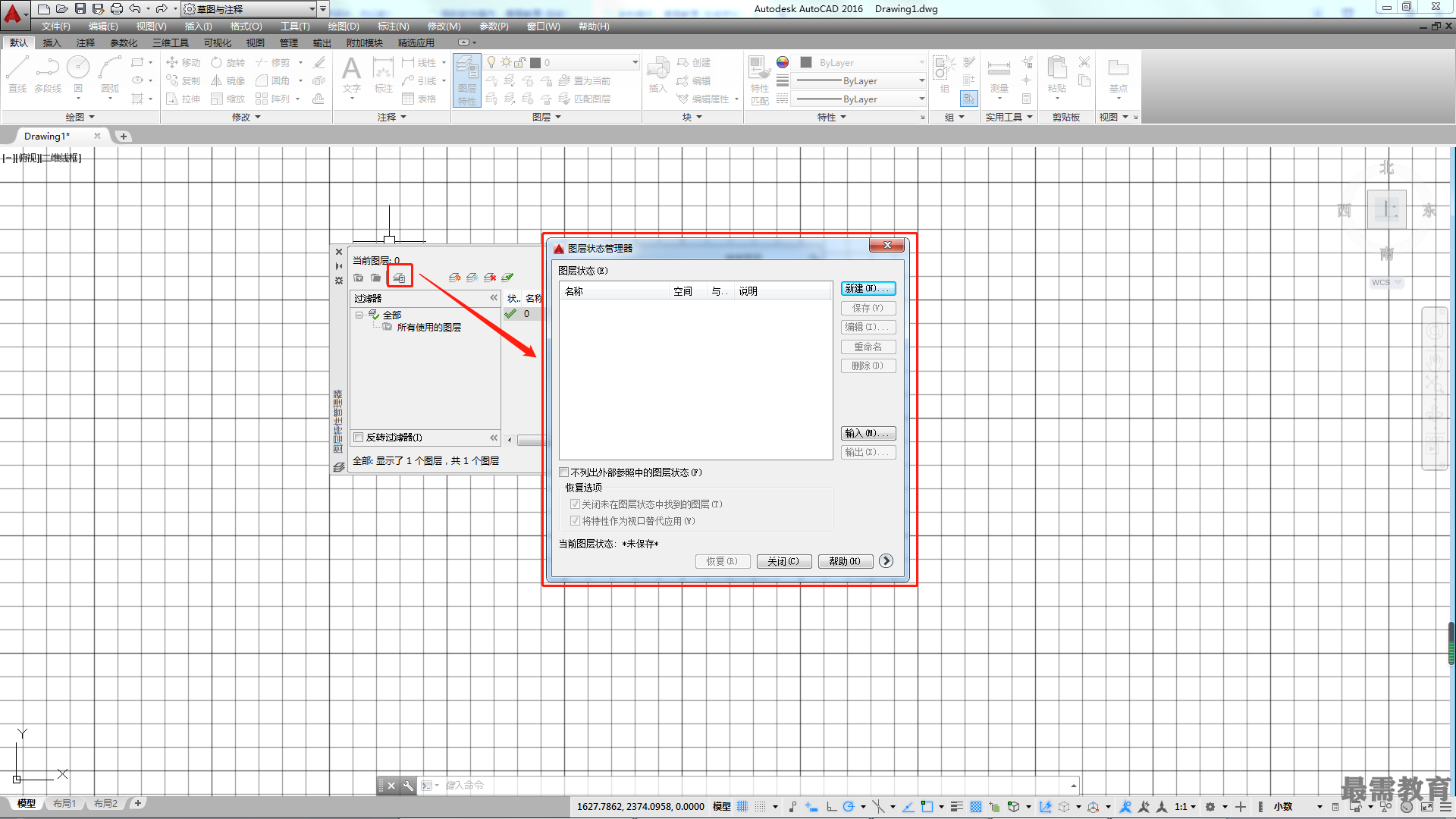

♦【图层状态管理器】按钮:单击该按钮，将弹出如图所示的【图层状态管理器】对话框，通过该对话框中的列表可以查看当前保存在图形中的图层状态、存在空间、图层列表是否与图形中的图层列表相同，以及可选说明。

♦【反转过滤器】复选框:勾选该复选框后，将在右侧列表中显示所有与过滤性不符合的图层，当【特性过滤器】中选择到所有颜色为绿色的图层时，勾选该复选框，将显示所有非绿色的图层，如图所示。

♦【状态栏】:在状态栏内罗列出了当前过滤器的名称、列表视图中显示的图层数与图形中的图层数等信息。
