AutoCAD 2016-添加引线

【添加引线】命令可以将引线添加至现有的多重引线对象，从而创建一对多的引线效果。

♦功能区1:在【默认】选项卡中，单击【注释】面板中的【添加引线】按钮。

♦功能区2:在【注释】选项卡中，单击【引线】面板中的【添加引线】按钮，如图所示。

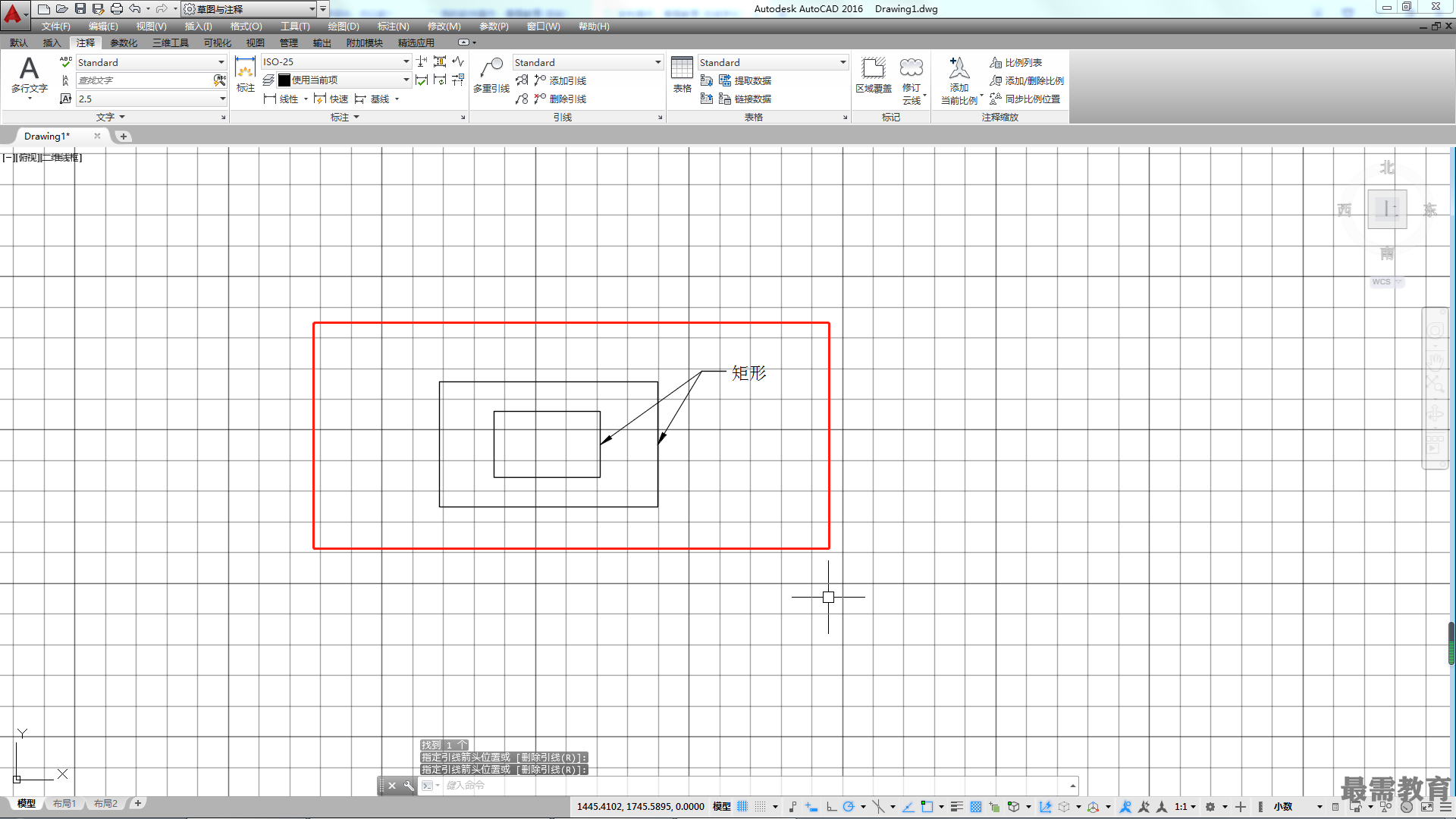

单击【添加引线】按钮执行命令后，直接选择要添加引线的【多重引线】，然后在指定引线的箭头放置点即可，如图所示，命令行操作如下。

选择多重引线：

//选择要添加引线的多重引线

找到1个

指定引线箭头位置或[删除引线(R)]:

//指定新的引线箭头位置，按Enter键结束命令
