AutoCAD 2016中坐标标注

【坐标】标注是一类特殊的引注，用于标注某些点相对于UCS坐标原点的X和Y坐标。

在AutoCAD 2016中调用【坐标】标注有以下几种常用方法。

♦功能区：在【默认】选项卡中，单击【注释】面板上的【坐标】按钮，如图所示。

♦菜单栏：执行【标注】丨【坐标】命令。

♦命令行：DIMORDINATE/DOR。

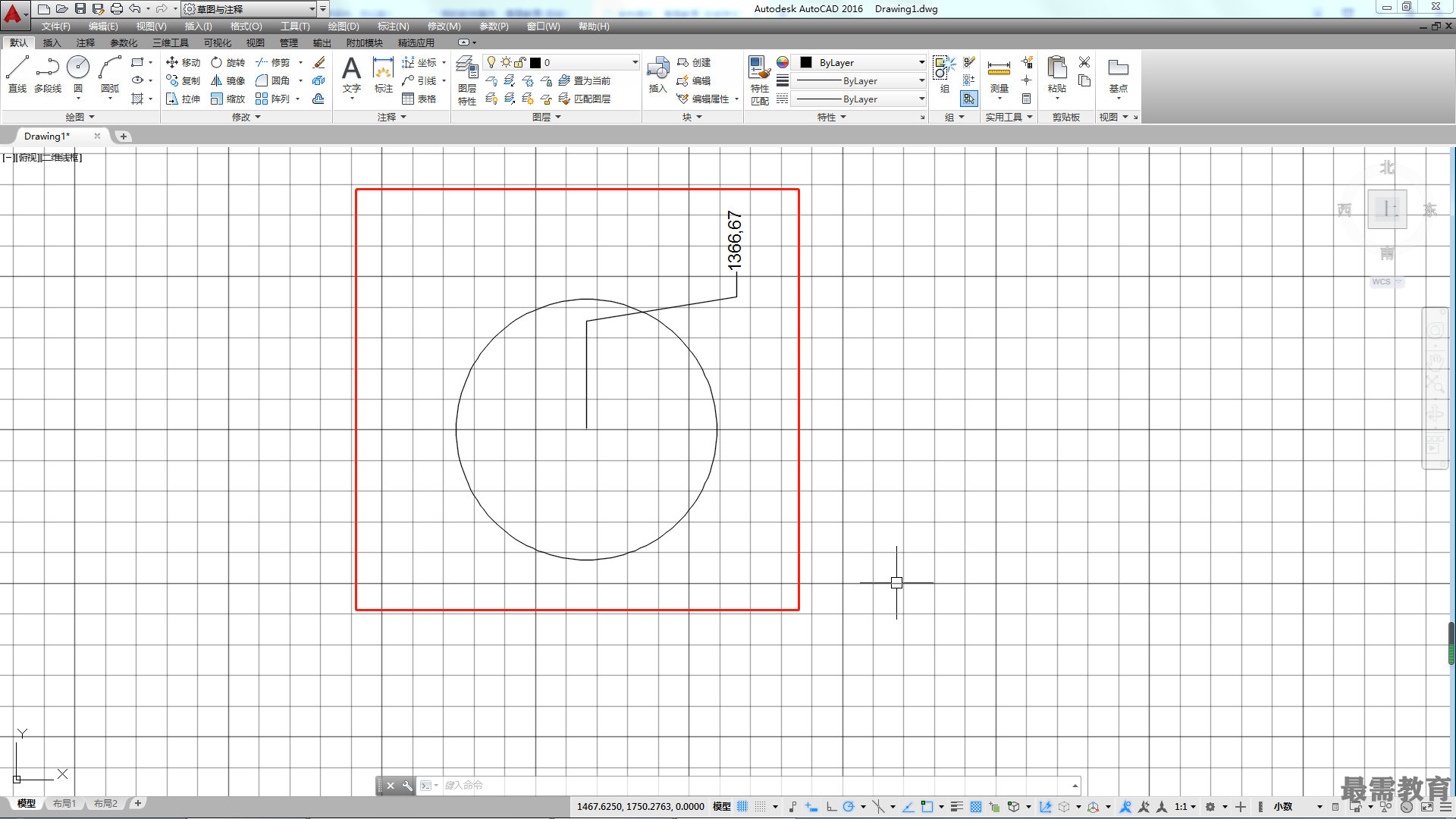

按上述方法执行【坐标】命令后，指定标注点，即可进行坐标标注，如图所示，命令行提示如下。

命令：_dimordinate

指定点坐标：

指定引线端点或[X基准(X)/Y基准(Y)/多行文字(M)/文字(T)/角度(A)]:

标注文字=100

命令行各选项的含义如下。

♦指定引线端点：通过拾取绘图区中的点确定标注文字的位置。

♦“X基准（X)”：系统自动测量所选择点的X轴坐标值，并确定引线标注文字的方向。

♦“Y基准（Y)”：系统自动测量所选择点的Y轴坐标值，并确定引线标注文字的方向。

♦“多行文字（M)”：选择该选项可以通过输入多行文字的方式输入多行标注文字。

♦“文字（T)”：选择该选项可以通过输入单行文字的方式输入单行标注文字。

♦“角度（A)”：选择该选项可以设置标注文字的方向与X (Y)轴夹角，系统默认为0°。
