AutoCAD 2016中公差选项卡

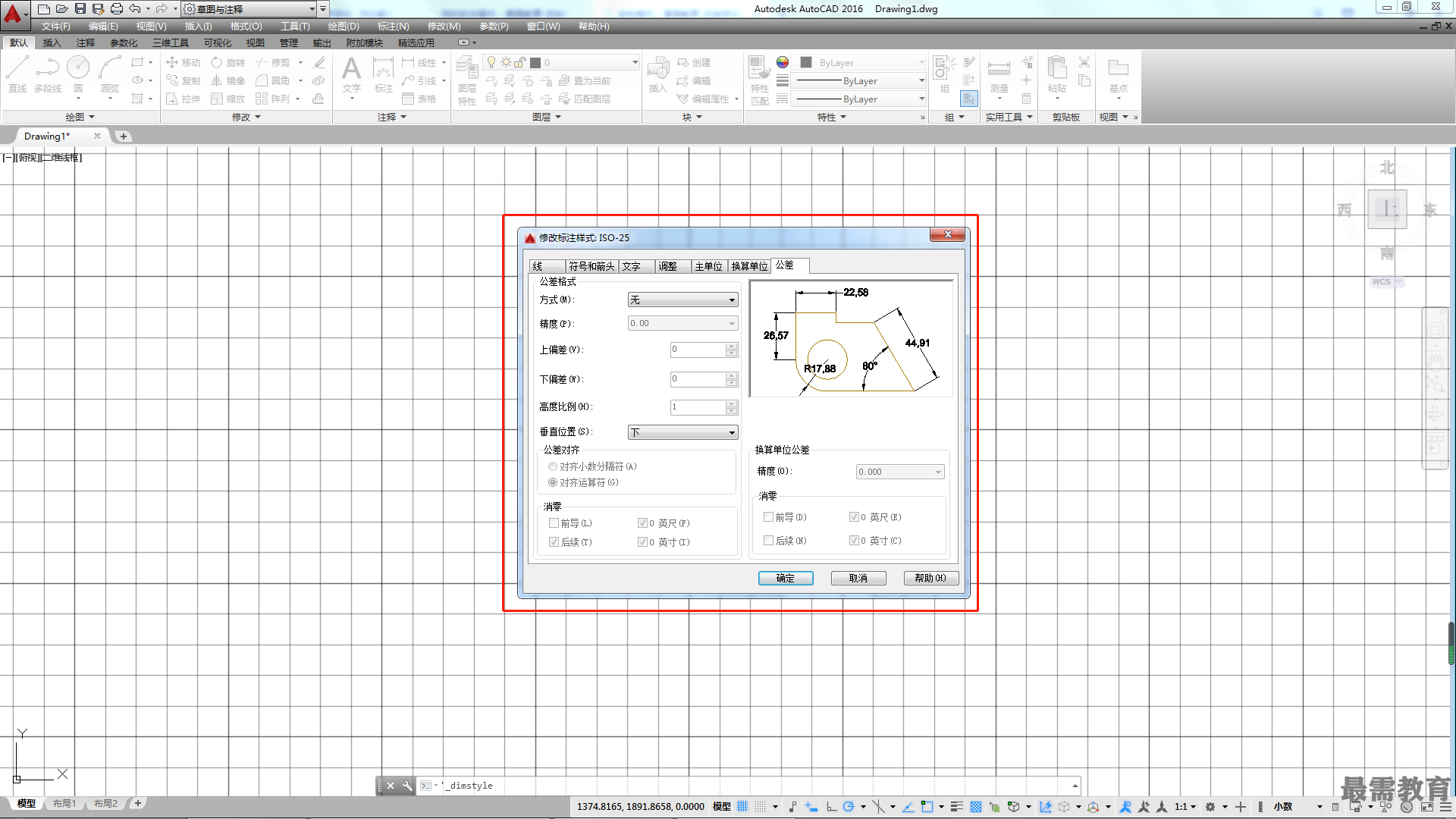

【公差】选项卡包括【公差格式】、【公差对齐】、【消零】、【换算单位公差】和【消零】5个选项组，如图所示。

【公差】选项卡可以设置公差的标注格式，其中常用功能含义如下。

♦【方式】：在此下拉列表框中有表示标注公差的几种方法。

♦【上偏差和下偏差】：设置尺寸上偏差、下偏差值。

♦【高度比例】：确定公差文字的高度比例因子。确定后，AutoCAD将该比例因子与尺寸文字高度之积作为公差文字的高度。

♦【垂直位置】：控制公差文字相对于尺寸文字的位置，包括【上】、【中】和【下】3种方式。

♦【换算单位公差】：当标注换算单位时，可以设置换算单位精度和是否消零。
