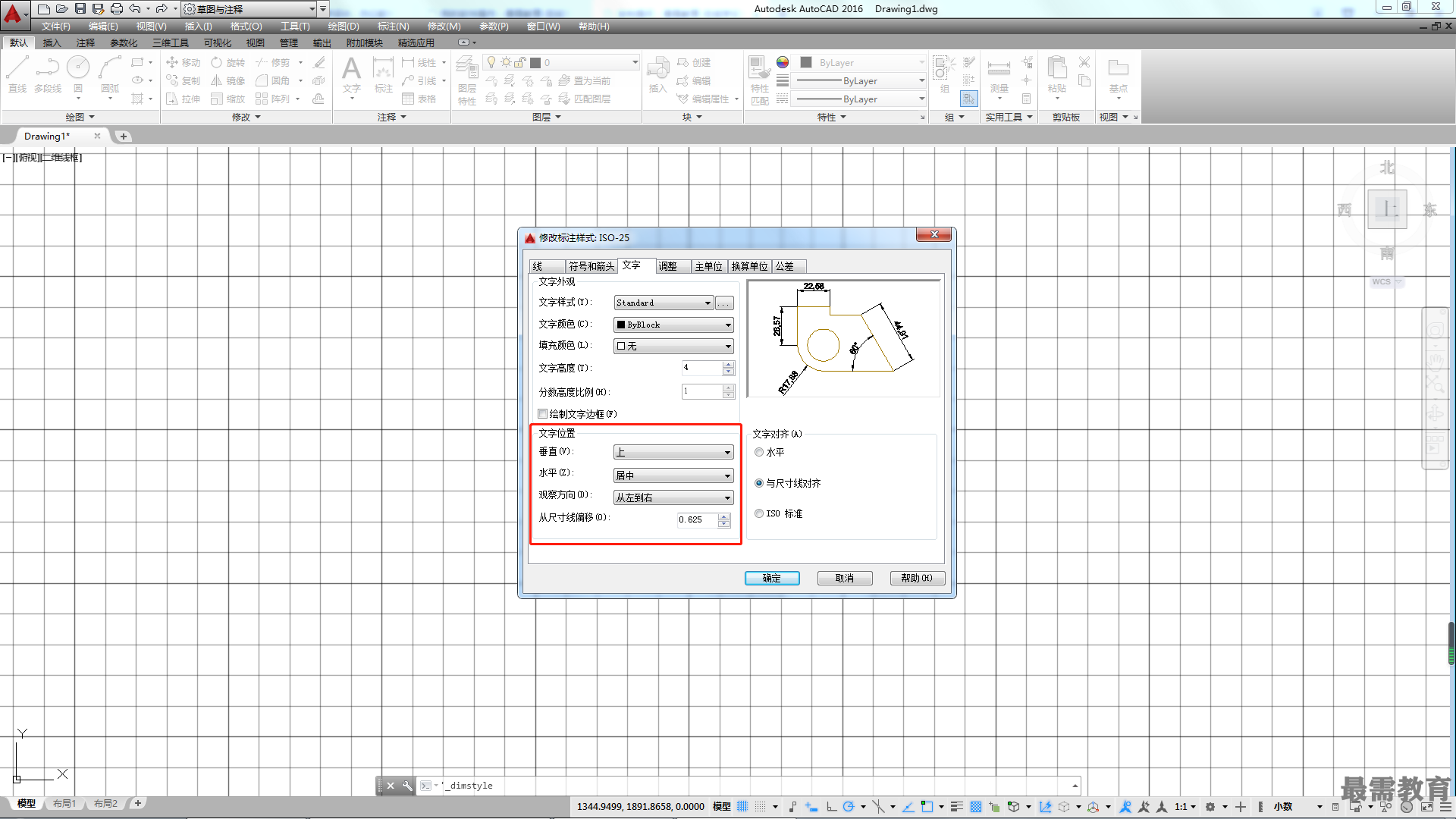

AutoCAD 2016:文字-【文字位置】选项组

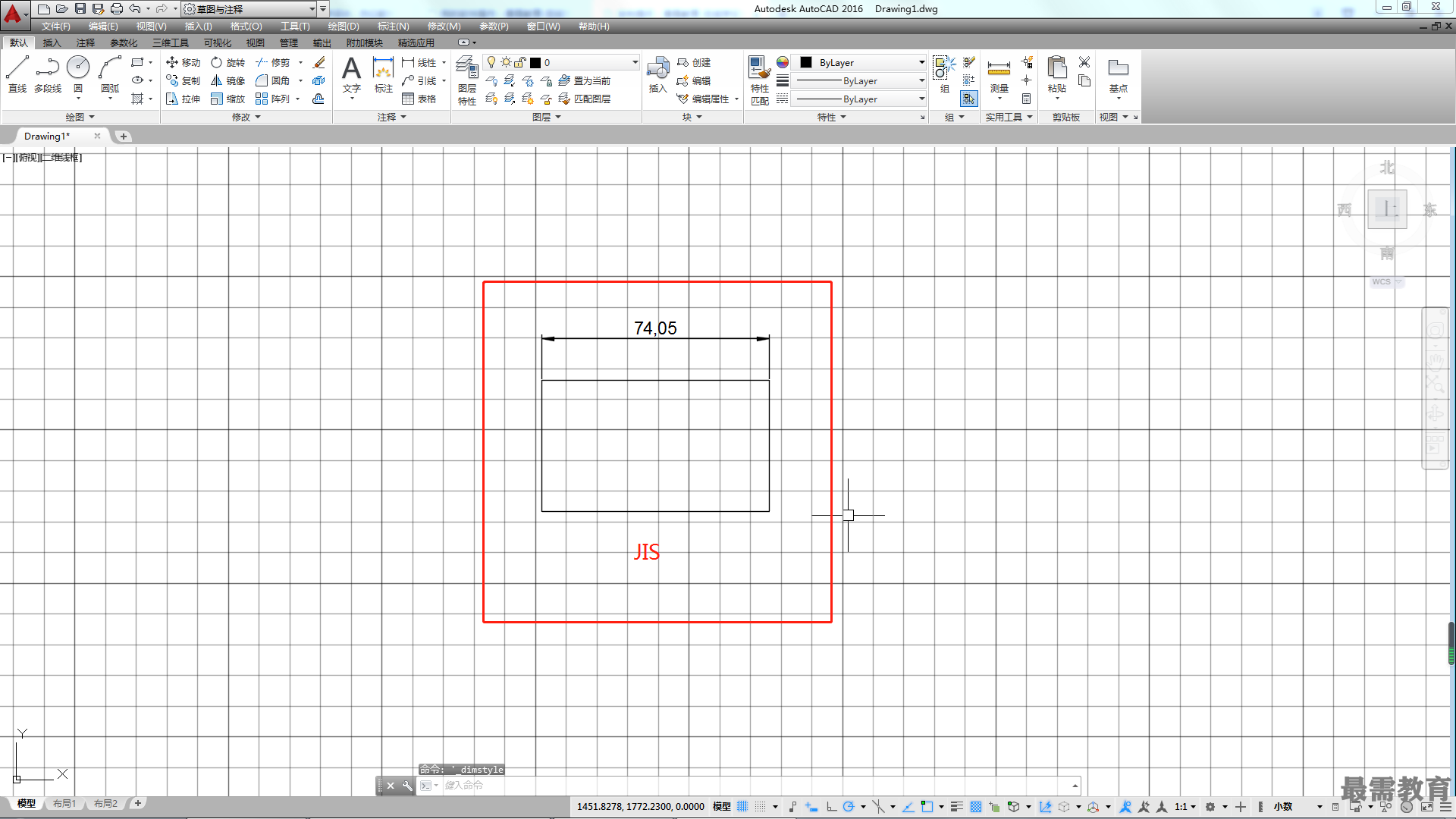

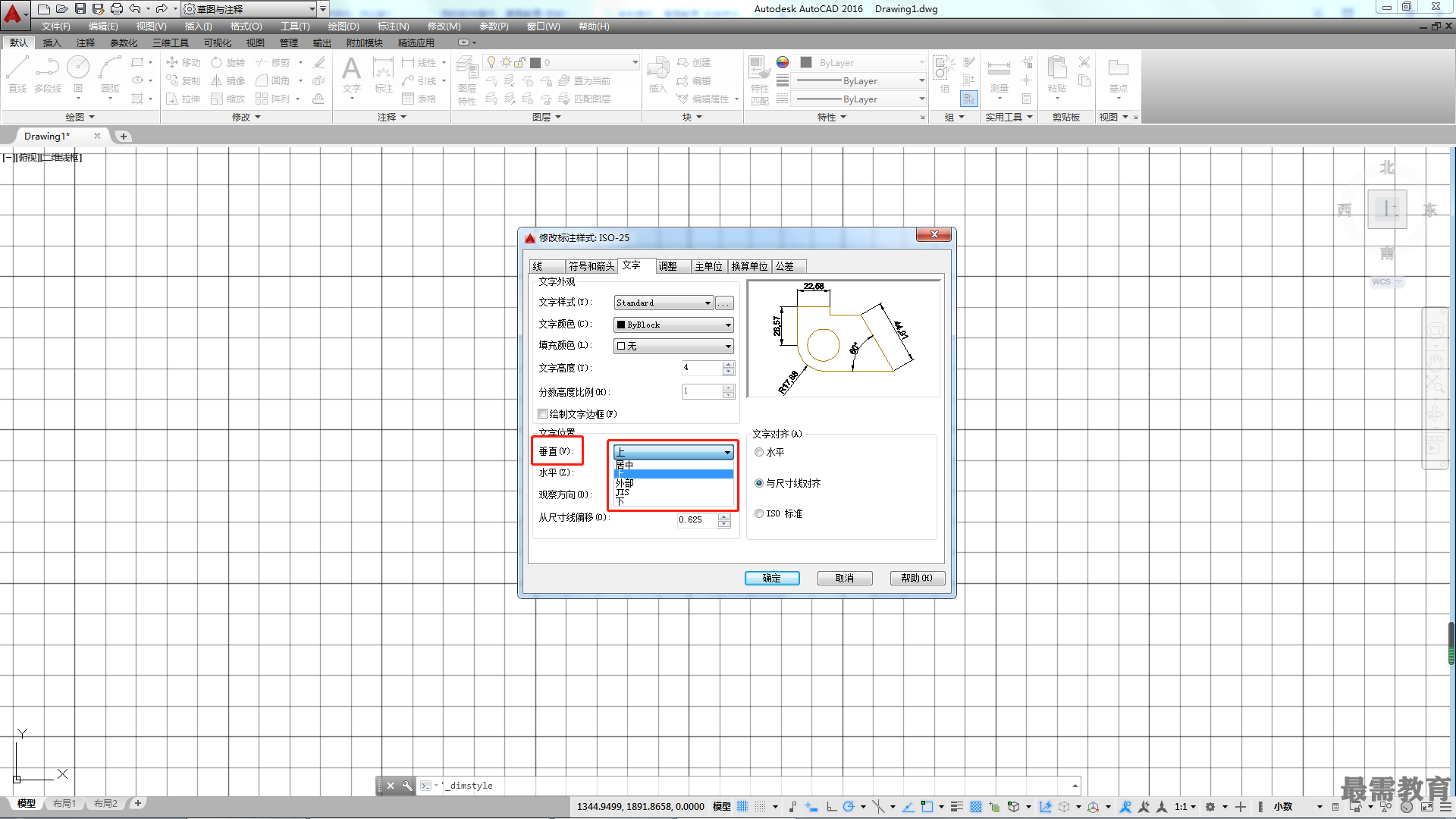

♦【垂直】：用于设置标注文字相对于尺寸线在垂直方向的位置。【垂直】下拉列表中有【置中】、【上方】、【外部】和JIS等选项。选择【置中】选项可以把标注文字放在尺寸线中间；选择【上】选顼将把标注文字放在尺寸线的上方；选择【外部】选项可以把标注文字放在远离第一定义点的尺寸线一侧；选择JIS选项则按JIS规则（日本工业标准）放置标注文字。如图所示。

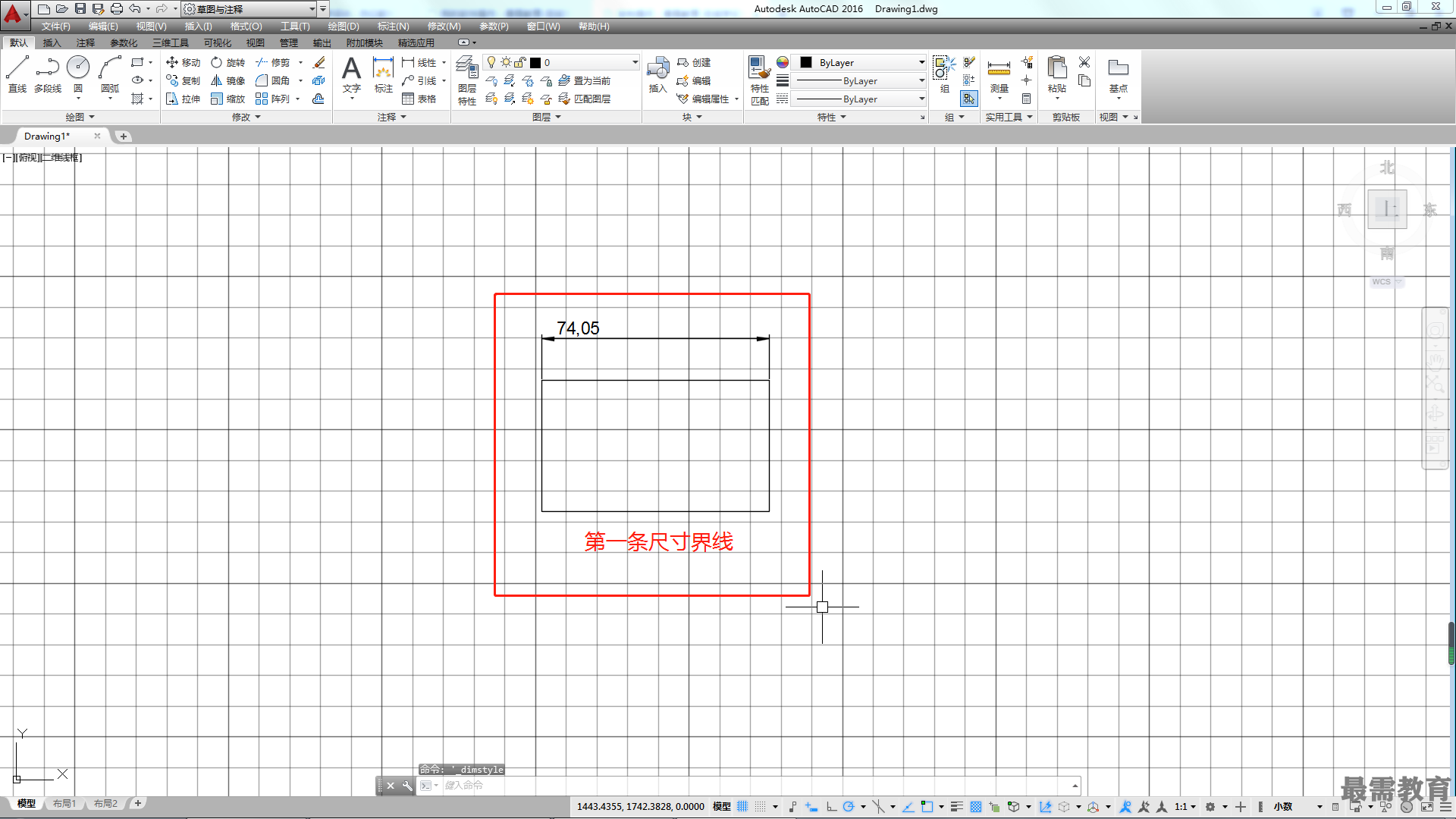

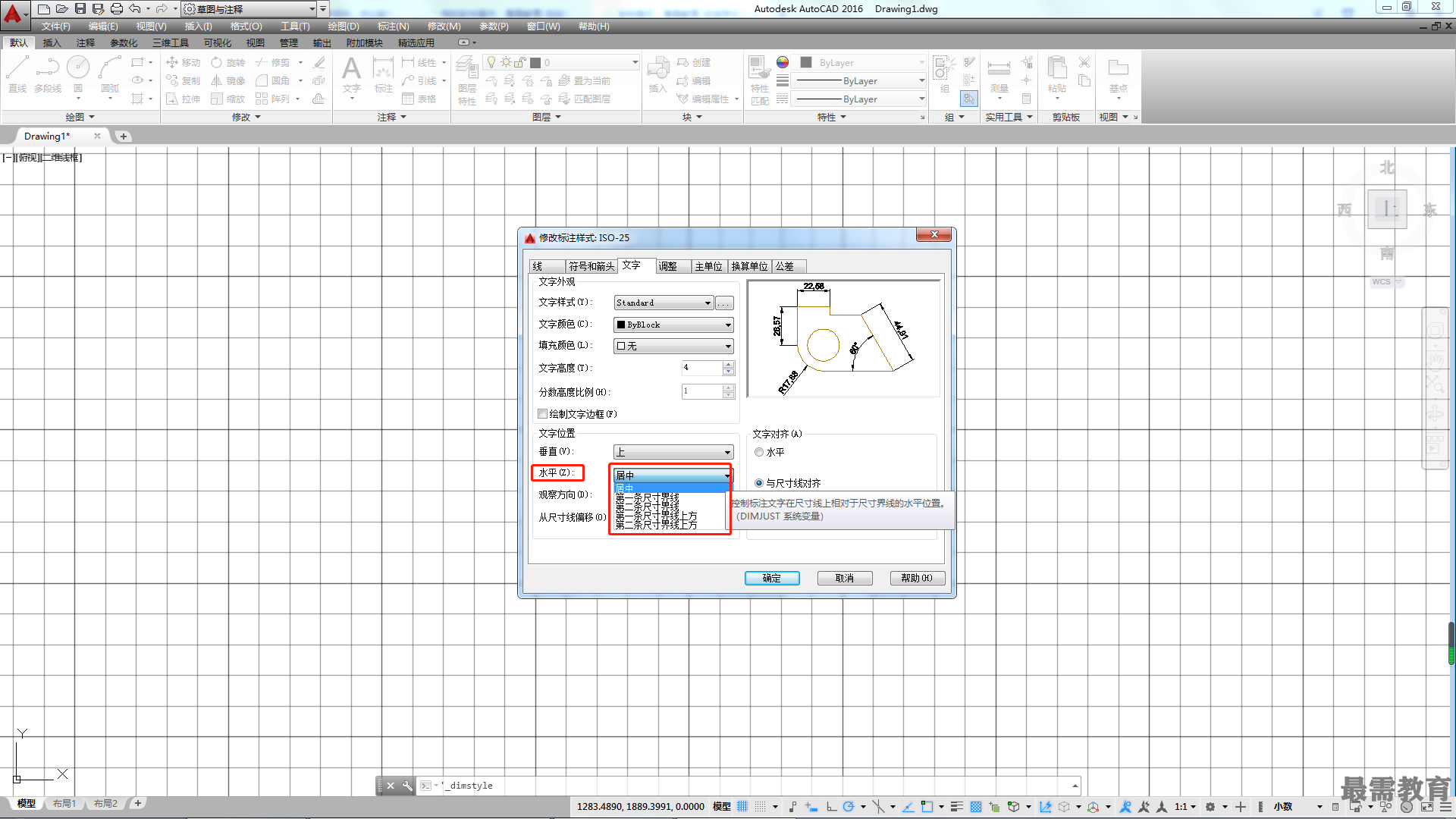

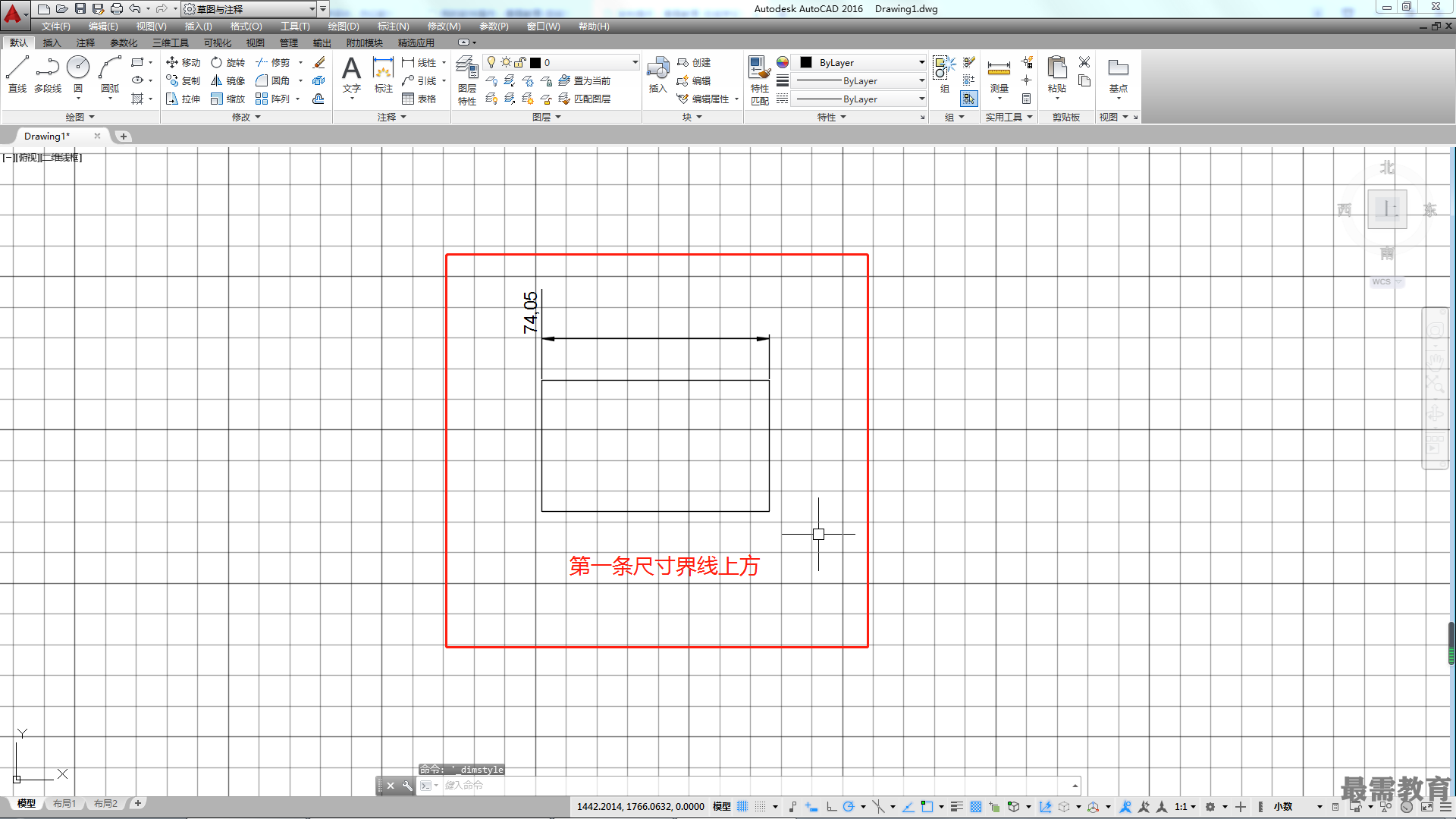

♦【水平】：用于设置标注文字相对于尺寸线和延伸线在水平方向的位置。其中水平放置位置有【居中】、【第一条尺寸界限】、【第二条尺寸界线】、【第一条尺寸界线上方】、【第二条尺寸界线上方】，各种效果如图所示。

♦【从尺寸线偏移】：设置标注文字与尺寸线之间的距离，如图所示。
