AutoCAD 2016中打断

执行【打断】命令可以在对象上指定两点，然后两点之间的部分会被删除。被打断的对象不能是组合形体,如图块等，只能是单独的线条，如直线、圆弧、圆、多段线、椭圆、样条曲线、圆环等。

在AutoCAD 2016中【打断】命令有以下几种调用方法。

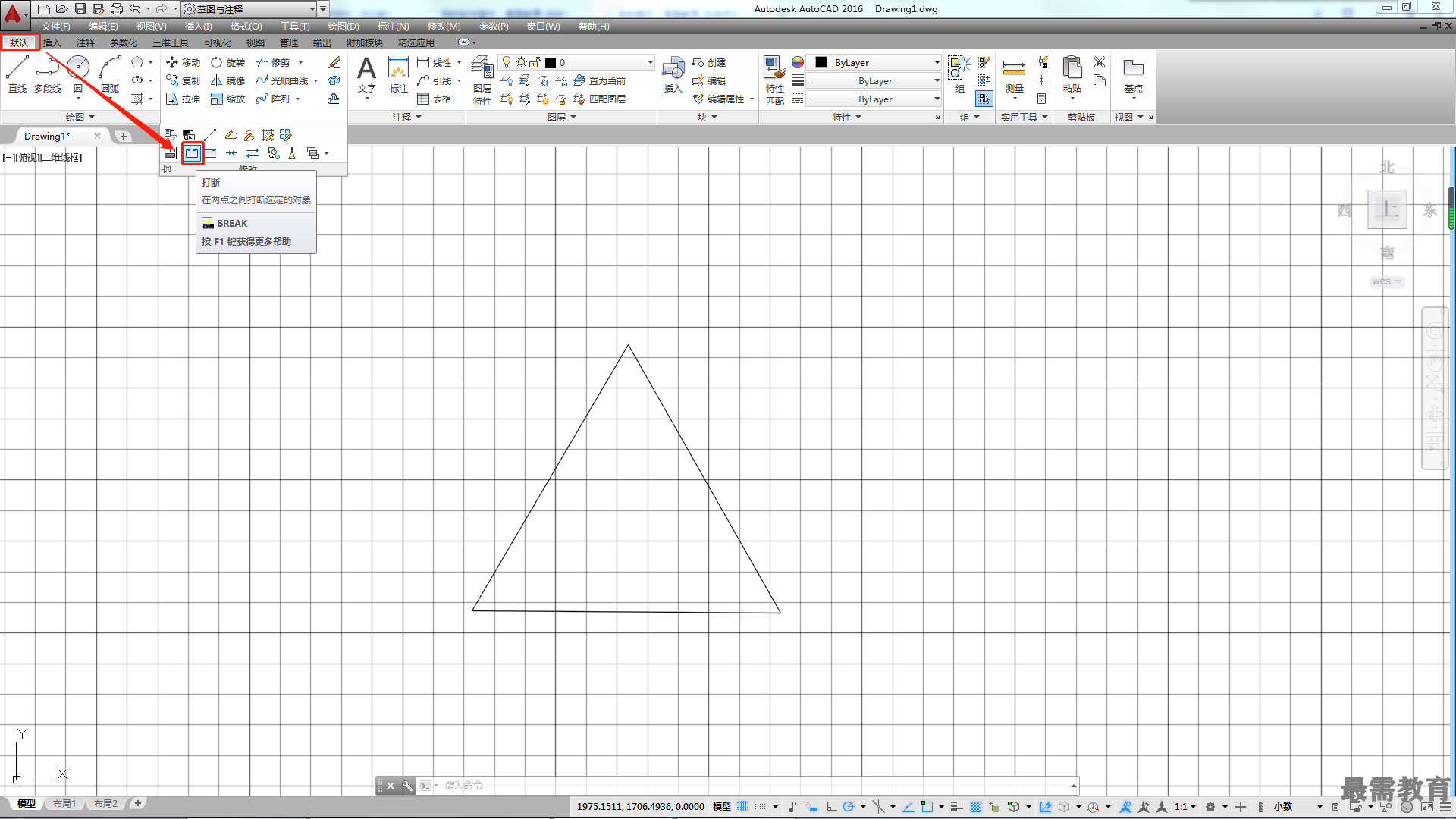

♦功能区：单击【修改】面板上的【打断】按纽，如图所示。

♦菜单栏：执行【修改】|【打断】命令。

♦命令行：BREAK或BR。

【打断】命令可以在选择的线条上创建两个打断点, 从而将线条断开。如果在对象之外指定一点为第二个打断点，系统将以该点到被打断对象的垂直点位置为第二个打断点，除去两点间的线段。如图所示为打断对象的过程，可以看到利用【打断】命令能快速完成图形效果的调整。对应的命令行操作如下。

命令: break

//执行【打断】命令

选择对象:

//选择要打断的图形

指定第二个打断点或[第一点(F)]:F

//选择“第一点”选项，指定打断的第一点

指定第一个打断点:

//选择A点

指定第二个打断点:

//选择B点

默认情况下，系统会以选择对象时的拾取点作为第一个打断点。若此时直接在对象上选取另一点，即可去除两点之间的图形线段，但这样的打断效果往往不符合要求，因此可在命令行中输入字母F,执行“第一点（F)” 命令，通过指定第一点来获取准确的打断效果。
