AutoCAD 2016中光顺曲线

【光顺曲线】命令是指在两条开放曲线的端点之间, 创建相切或平滑的样条曲线，有效对象包括：直线、圆弧、椭圆弧、螺线、没闭合的多段线和没闭合的样条曲线。

执行【光顺曲线】命令的方法有以下3种。

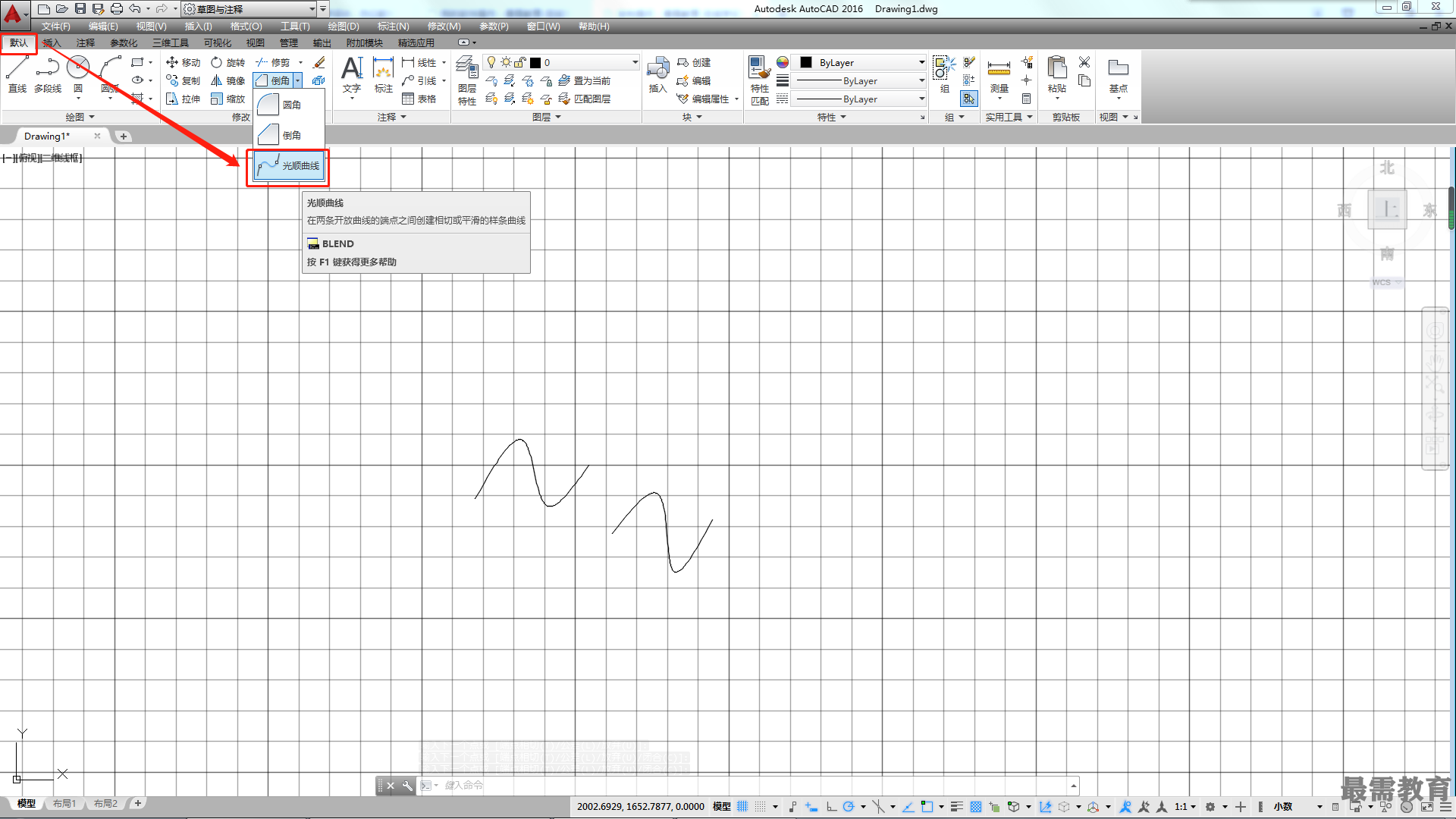

♦功能区：在【默认】选项卡中，单击【修改】面板中的【光顺曲线】按钮，如图所示。

♦菜单栏：选择【修改】丨【光顺曲线】菜单命令。

♦命令行：BLEND或BL。

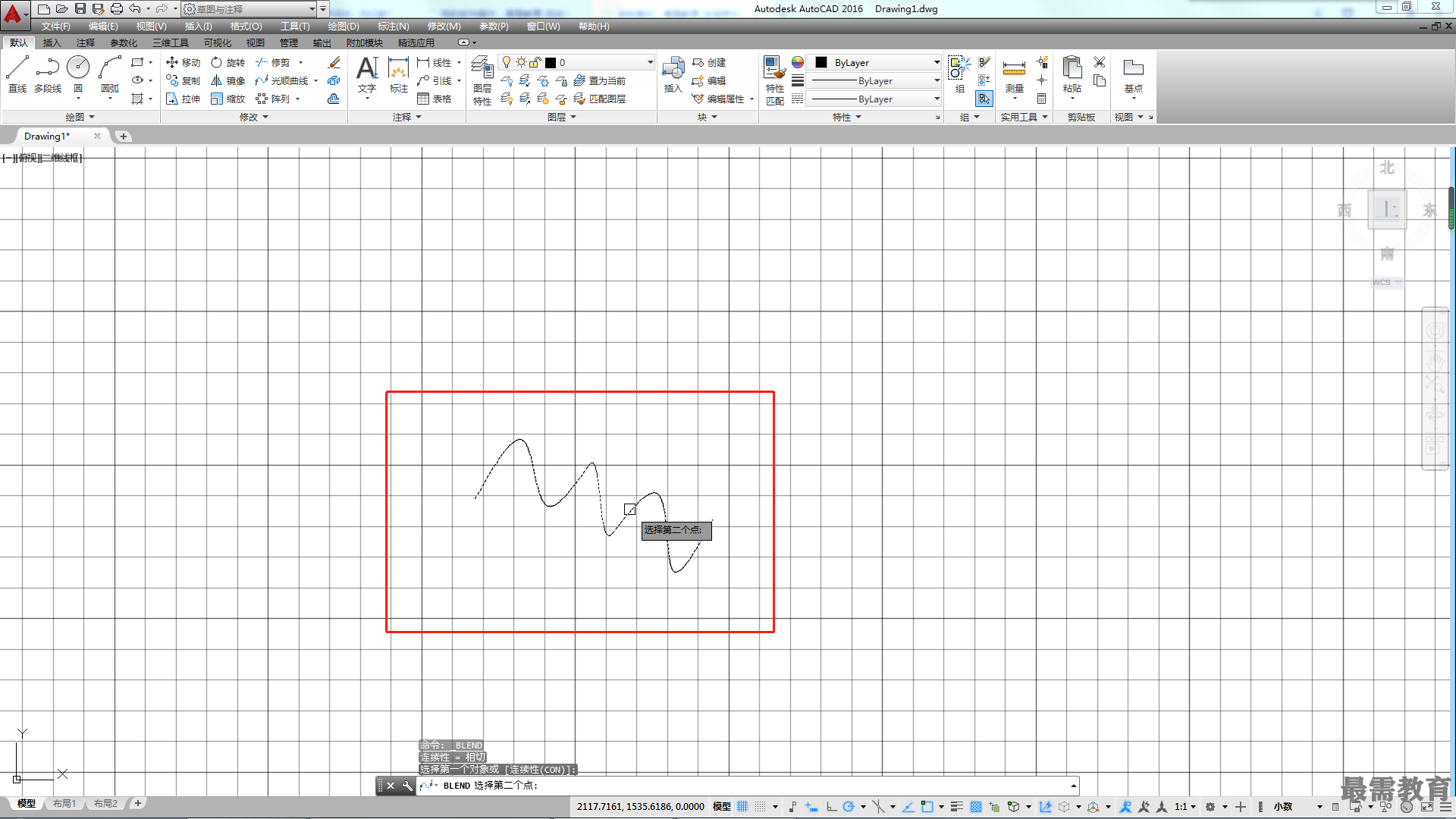

光顺曲线的操作方法与倒角类似，依次选择要光顺的2个对象即可，效果如图所示。有效对象包括直线、圆弧、椭圆弧、螺旋、开放的多段线和开放的样条曲线。

执行上述命令后，命令行提示如下。

命令:_BLEND

//调用【光顺曲线】命令

连续性=相切

选择第一个对象或[连续性(CON)]:

//要光顺的对象

选择第二个点:CON

//激活【连续性】选项

输入连续性[相切(T)/平滑(S)] <相切>:S

//激活【平滑】选项

选择第二个点：

//单击第二点完成命令操作

其中各选项的含义如下。

♦连续性（CON):设置连接曲线的过渡类型，有“相切”“平滑”两个子选项，含义说明如下。

♦相切（T):创建一条3阶样条曲线，在选定对象的端点处具有相切连续性。

♦平滑（S):创建一条5阶样条曲线，在选定对象的端点处具有曲率连续性。
