AutoCAD 2016中倒角

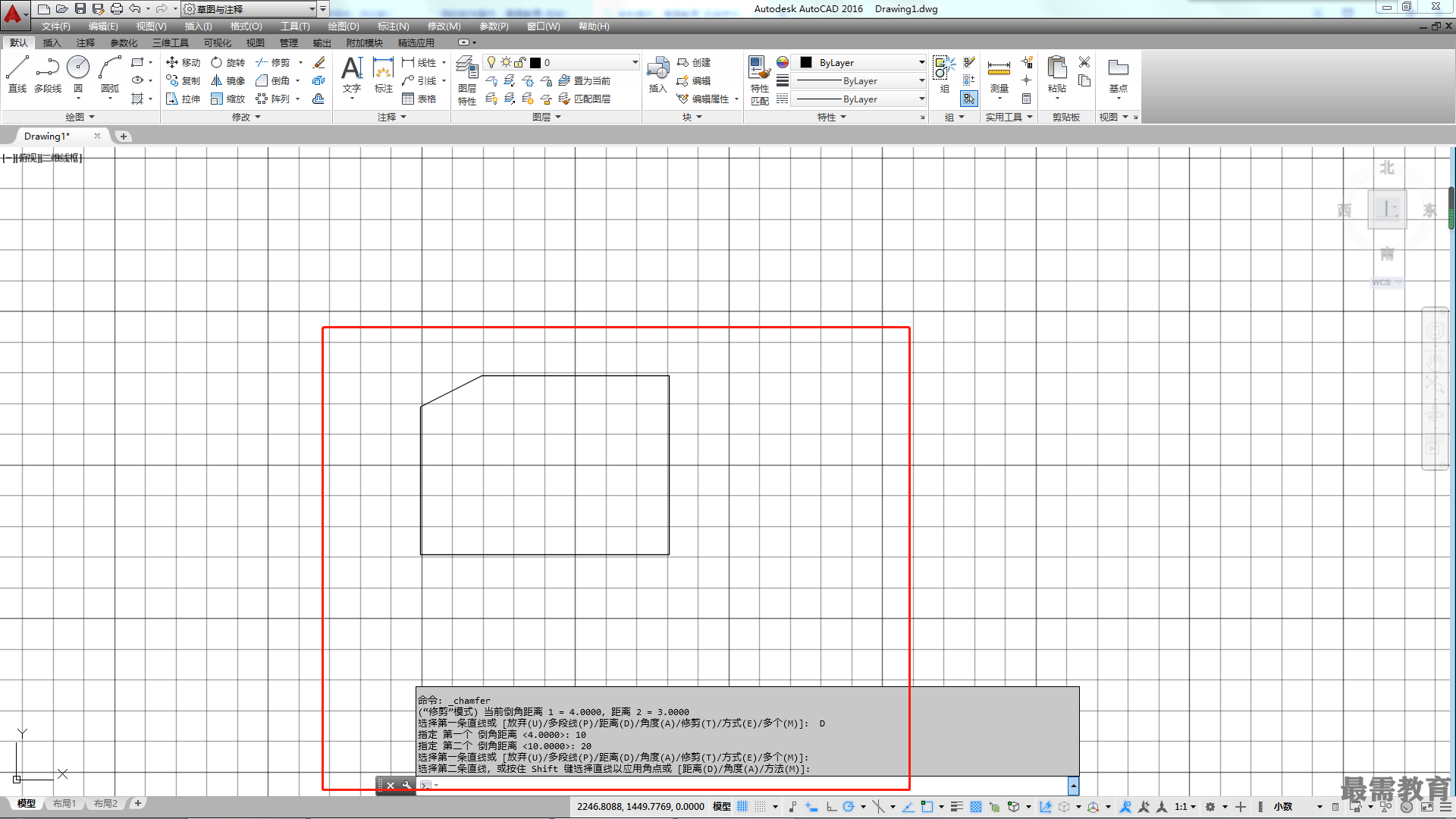

【倒角】命令用于将两条非平行直线或多段线以一斜线相连，在室内家具设计图中均有应用。默认情况下, 需要选择进行倒角的两条相邻的直线，然后按当前的倒角大小对这两条直线进行倒角。如图所示，为绘制倒角的图形。

在AutoCAD 2016中，【倒角】命令有以下几种调用方法。

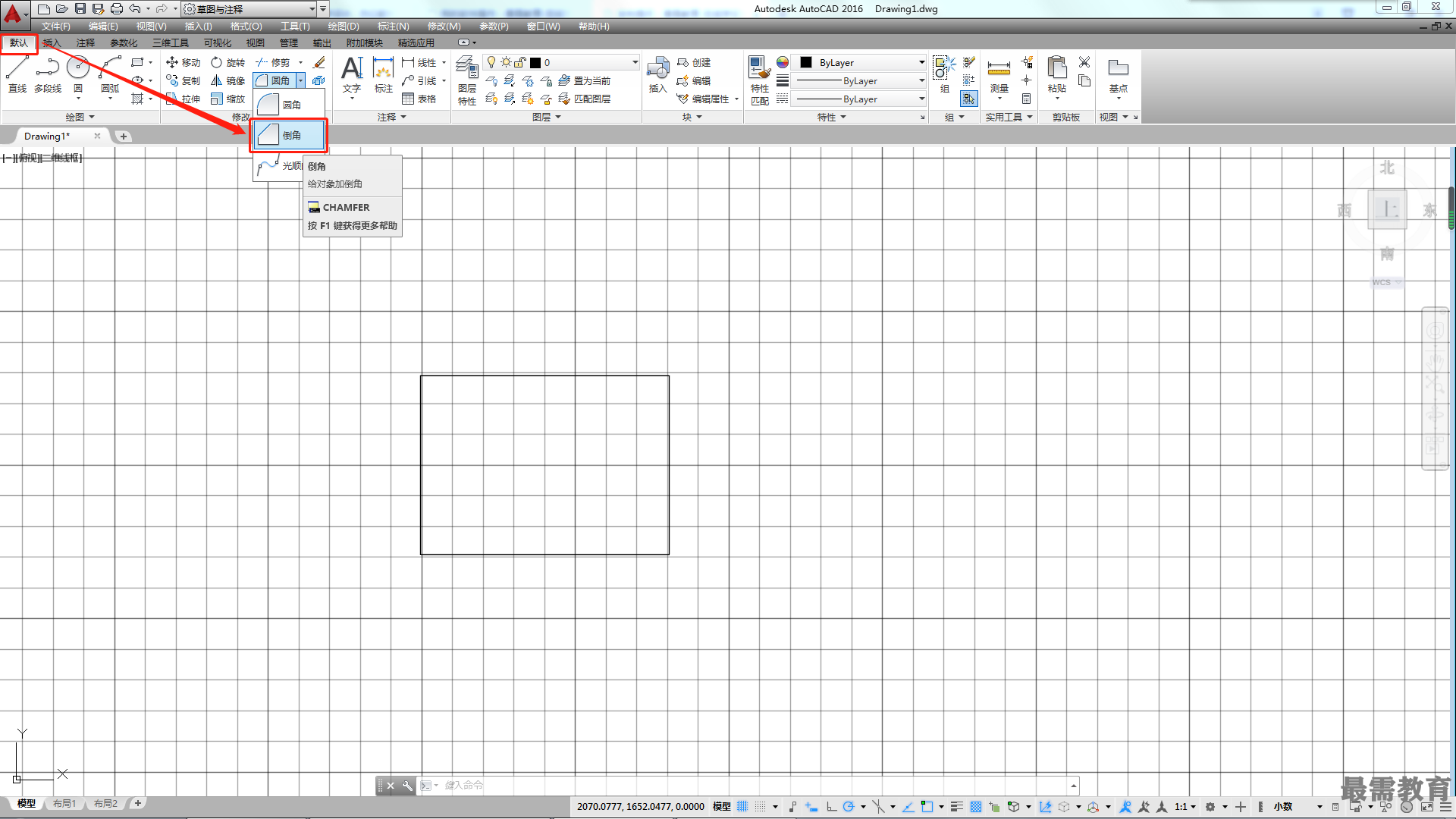

♦功能区：单击【修改】面板中的【倒角】按钮，如图所示。

♦菜单栏：执行【修改】|【倒角】命令。

♦命令行：CHAMFER 或 CHA。

【倒角】命令使用分个两个步骤，第一步确定倒角的大小，通过命令行里的【距离】选项实现，第二步是选择需要倒角的两条边。调用【倒角】命令，命令行提示如下。

命令：_chamfer

//调用【倒角】命令

(“修剪”模式）当前倒角距离1 =0.0000,距离2 = 0.0000

选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:

//选择倒角的方式，或选择第一条倒角边

选择第二条直线，或按住Shift键选择直线以应用角点或[距离(D)/角度(A)/方法(M)]：

//选择第二条倒角边

执行该命令后，命令行显示如下。

♦“放弃（U)”：放弃上一次的倒角操作。

♦“多段线（P)”：对整个多段线每个顶点处的相交直线进行倒角，并且倒角后的线段将成为多段线的新线段。如果多段线包含的线段过短以至于无法容纳倒角距离，则不对这些线段倒角。

♦“距离（D)”：通过设置两个倒角边的倒角距离来进行倒角操作，第二个距离默认与第一个距离相同。如果将两个距离均设定为零，CHAMFER将延伸或修剪两条直线，以使它们终止于同一点，同半径为0的倒圆角，如图所示。

♦“角度（A)”：用第一条线的倒角距离和第二条线的角度设定倒角距离。

♦“修剪（T)”：设定是否对倒角进行修剪。

♦“方式（E)”：选择倒角方式，与选择【距离(D)】或【角度(A)】的作用相同。

♦“多个(M)”：选择该项，可以对多组对象进行倒角。
