AutoCAD 2016:延伸

【延伸】命令是将没有和边界相交的部分延伸补齐，它和【修剪】命令是一组相对的命令。在调用命令的过程中，需要设置的参数有延伸边界和延伸对象两类。【延伸】命令的使用方法与【修剪】命令的使用方法相似。在使用延伸命令时，如果在按下Shift键的同时选择对象，则可以切换执行【修剪】命令。

在AutoCAD 2016中，【延伸】命令有以下几种常用调用方法。

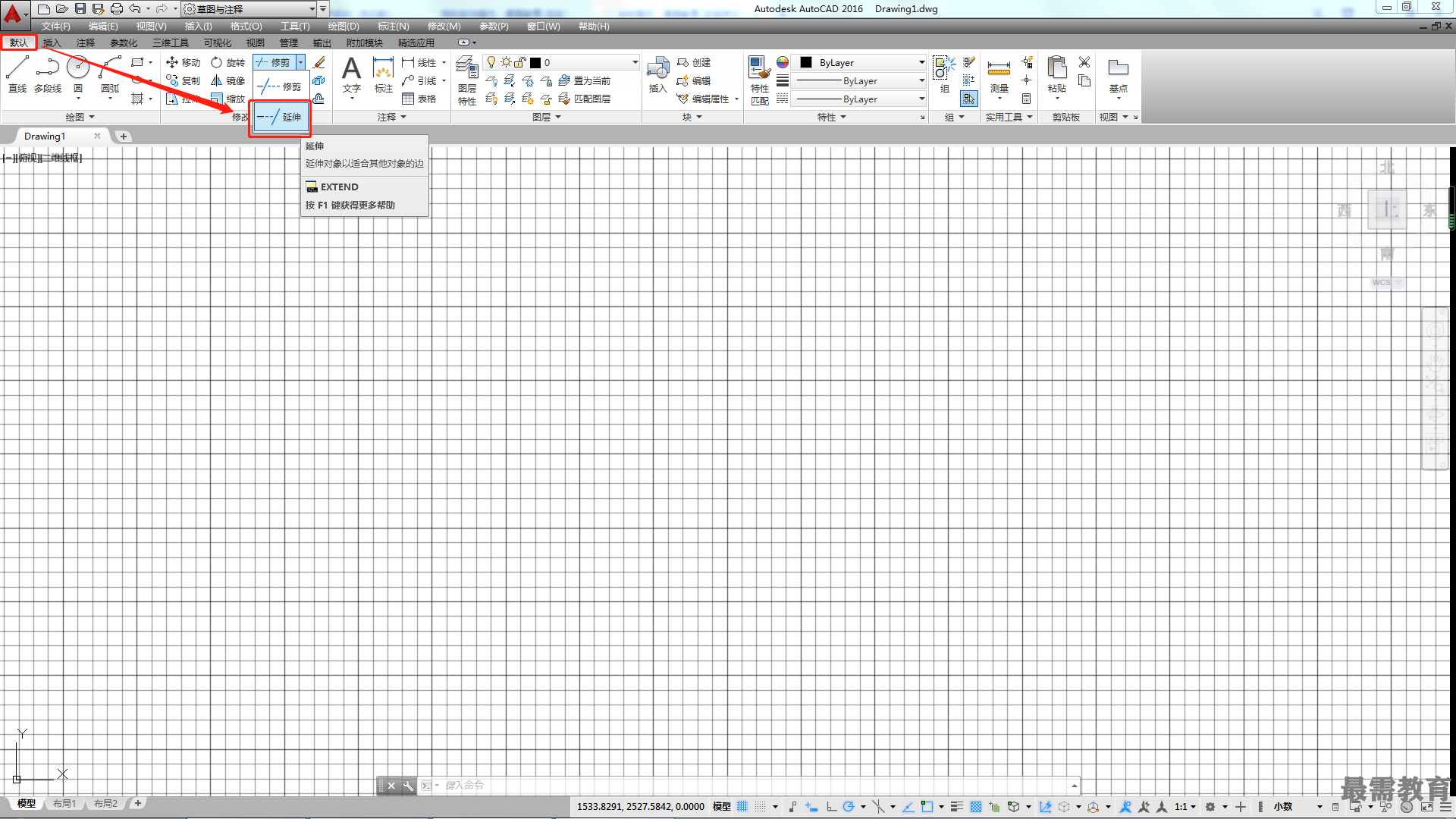

♦功能区：单击【修改】面板中的【延伸】按钮，如图所示。

♦菜单栏：执行【修改】丨【延伸】命令。

♦命令行：EXTEND或EX。

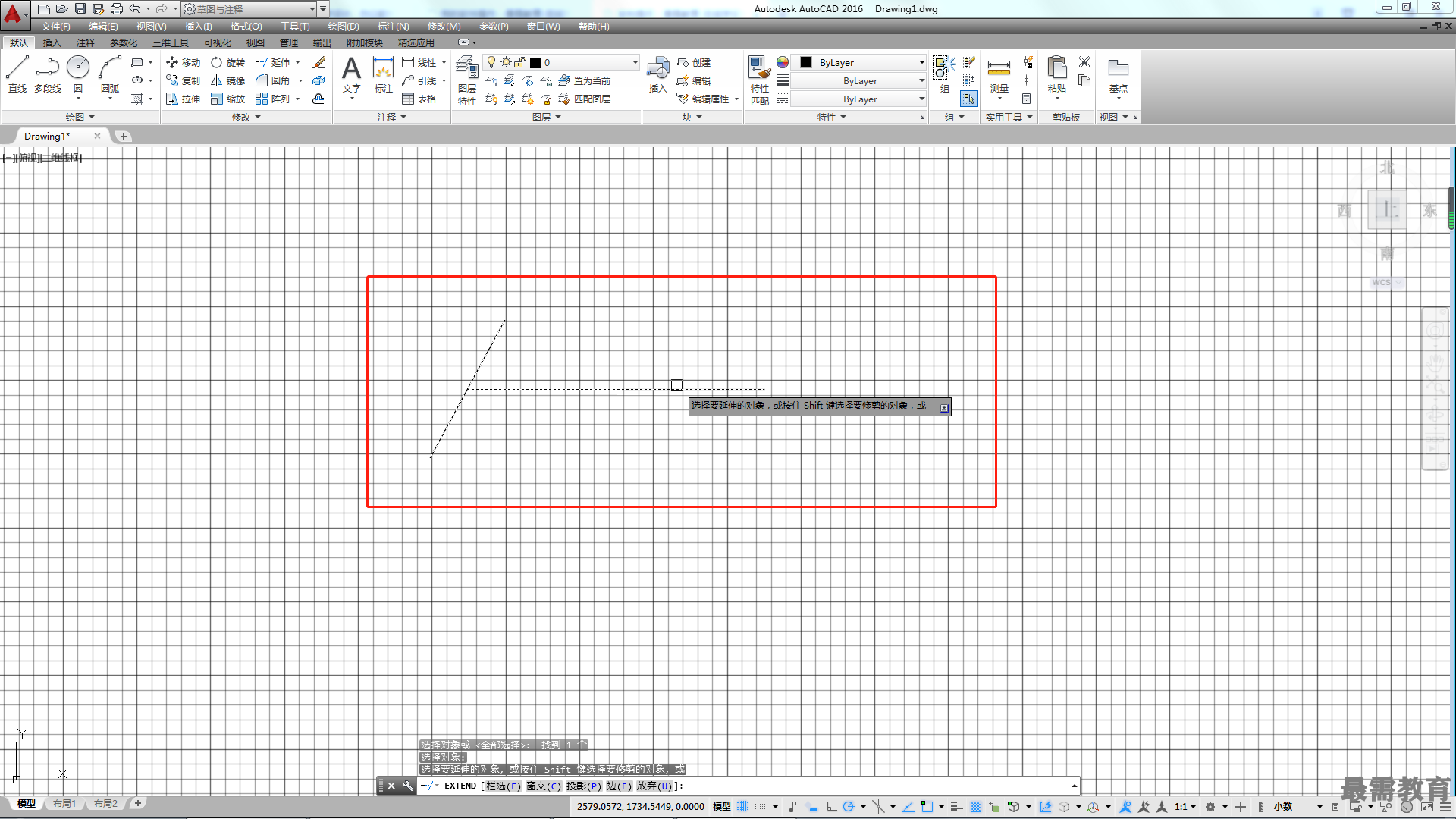

执行【延伸】命令后，选择要的对象（可以是多个对象），命令行提示如下。

选择要修剪的对象，或按住Shift键选择要修剪的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:

选择延伸对象时，需要注意延伸方向的选择。朝哪个边界延伸，则在靠近边界的那部分上单击。
