AutoCAD 2016中特性面板

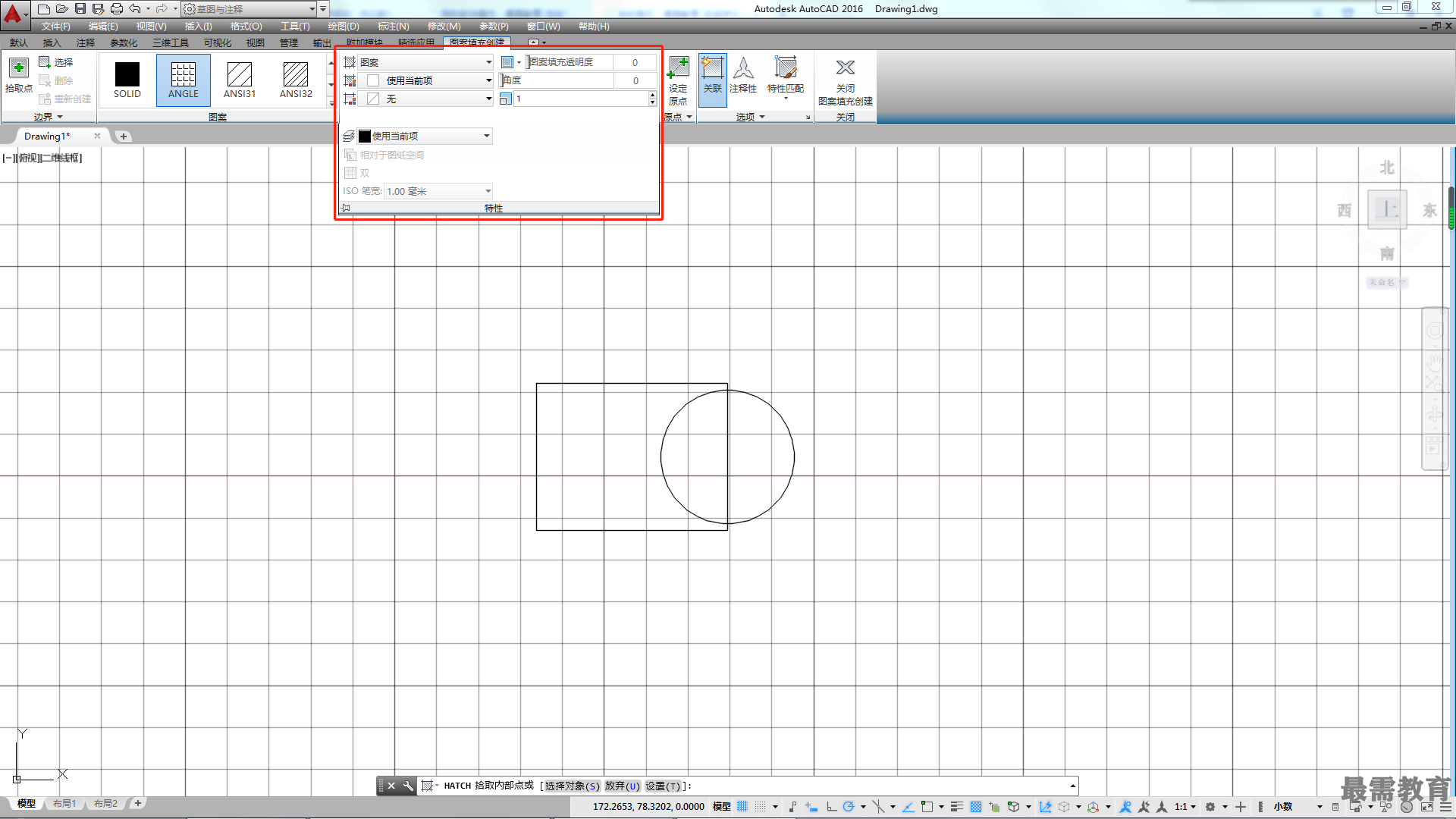

如图所示为展开的【特性】面板中的隐藏选项, 其各选项含义如下。

♦【图案】:单击下拉按纽,在下拉列表中包括【实体】、【图案】、【渐变色】、【用户定义】4 个选项。若选择【图案】选项，则使用AutoCAD预定义的图案，这些图案保存在“acad.pat”和“acadiso. pat”文件中。若选择【用户定义】选项，则采用定制的图案，这些图案保存在“.pat”类型文件中。

♦【颜色】(图案填充颜色）/(背景色）：单击下拉按钮,在弹出的下拉列表中选择需要的图案颜色和背景颜色，默认状态下为无背景颜色，如图所示。

♦【图案填充透明度】：通过拖动滑块，可以设置填充图案的透明度。设置完透明度之后，需要单击状态栏中的【显示/隐藏透明度】按钮，透明度才能显示出来。

♦【角度】:通过拖动滑块，可以设置图案的填充角度。

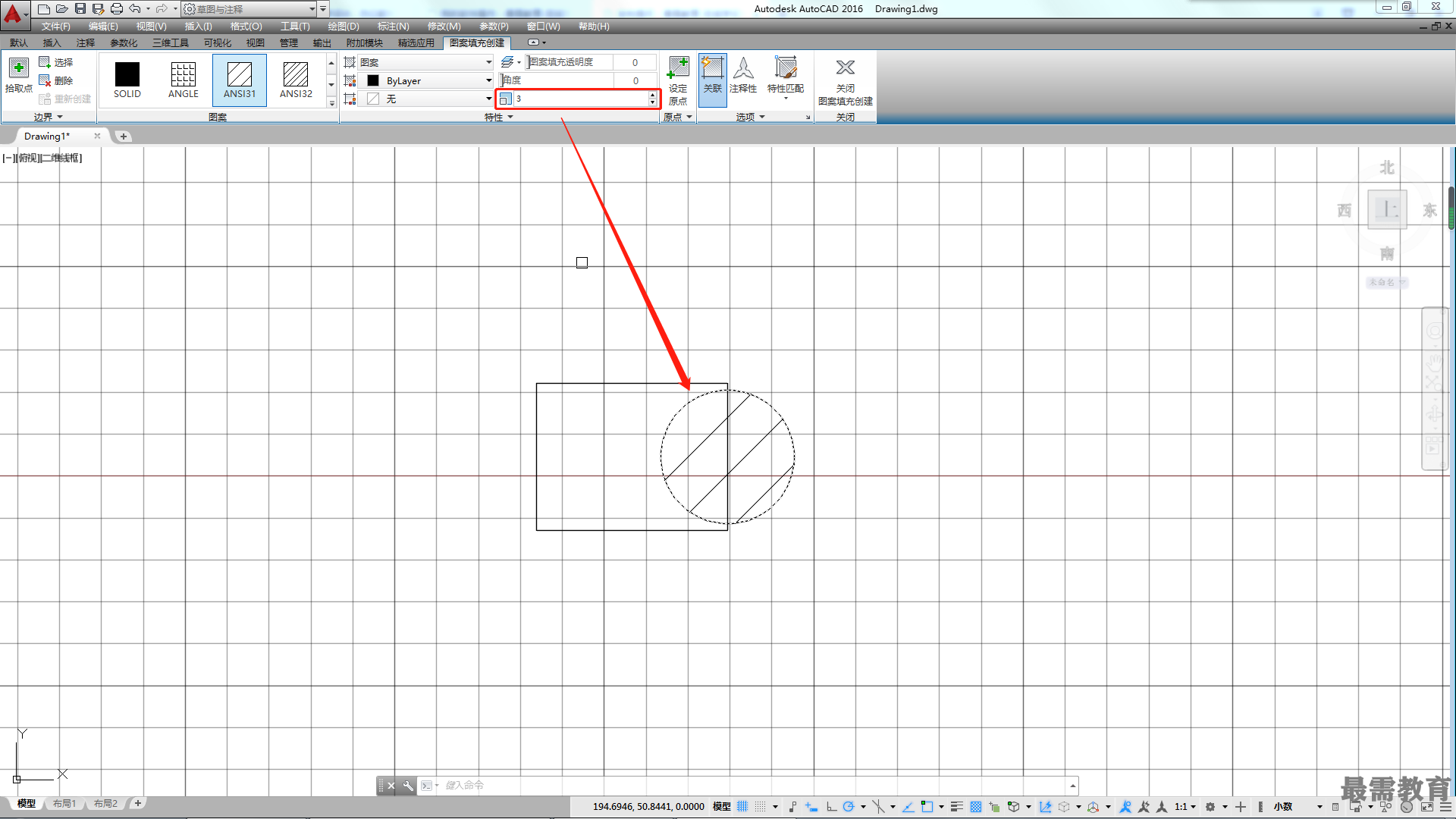

♦【比例】:通过在文本框中输入比例值，可以设置缩放图案的比例，如图所示。

♦【图层】：在右方的下拉列表中可以指定图案填充所在的图层。

♦【相对于图纸空间】：适用于布局。用于设置相对于布局空间单位缩放图案。

♦【双】:只有在【用户定义】选项时才可用。用于将绘制两组相互呈90°的直线填充图案，从而构成交叉线填充图案。

♦【ISO笔宽】：设置基于选定笔宽缩放ISO预定义图案。只有图案设置为ISO图案的一种时才可用。
