AutoCAD 2016:多段线一圆弧

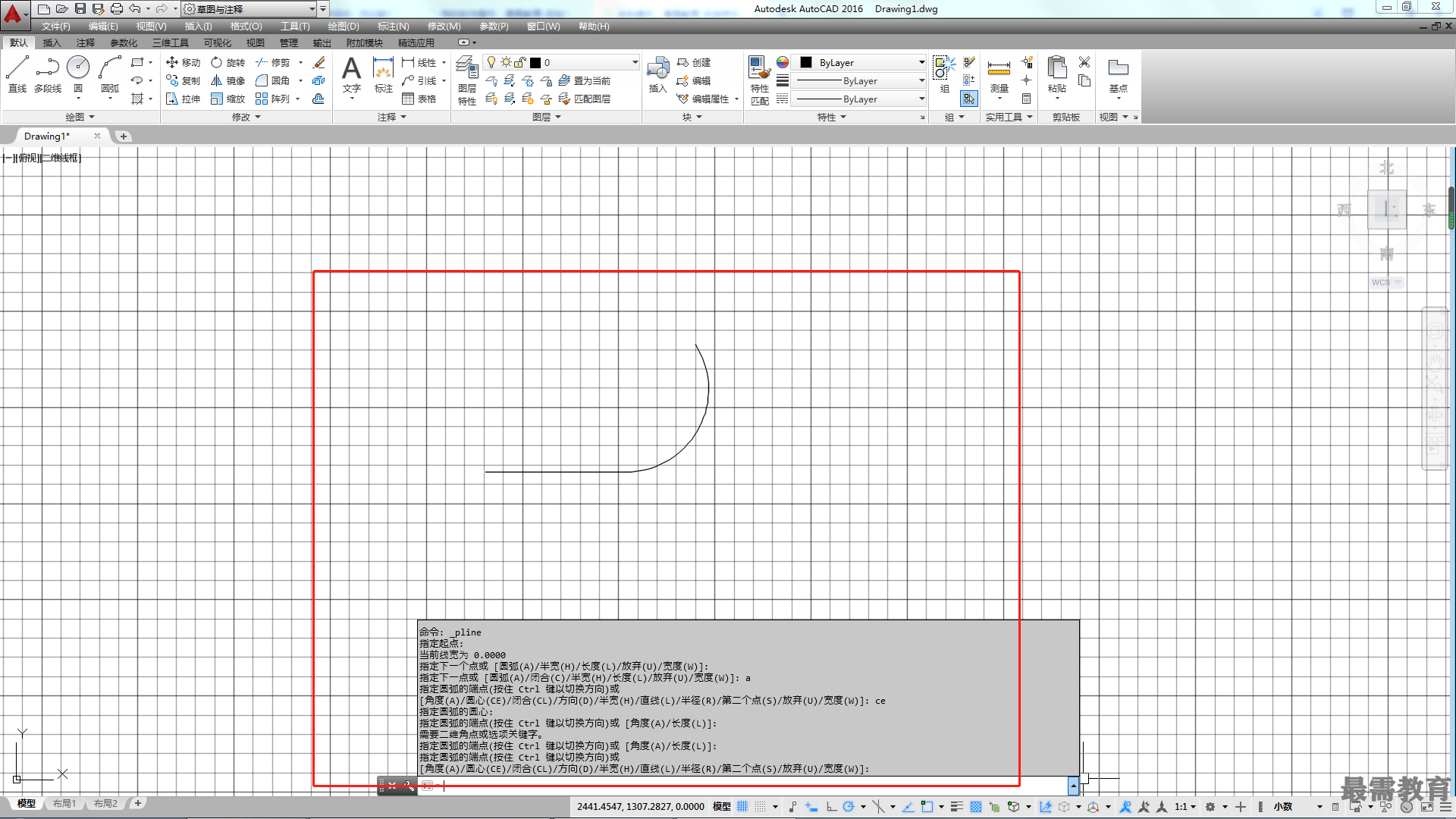

在执行【多段线】命令时，选择“圆弧（A) ”子选项后便开始创建与上一线段（或圆弧）相切的圆弧段，如图所示。若要重新绘制直线，可选择“直线(L)” 选项。

命令:_pline

//执行【多段线】命令

指定起点：

//在绘图区中任意指定一点为起点

当前线宽为0.0000

指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: A

//选择“圆弧”子选项

指定圆弧的端点(按住Ctrl鍵以切换方向)或

//指定圆弧的一个端点

[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:

指定圆弧的端点(按住Ctrl键以切换方向)或

//指定圆弧的另一个端点

[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]：*取消*

根据上面的命令行操作过程可知，在执行“圆弧(A)”子选项下的【多段线】命令时，会出现9种子选项，各选项含义介绍如下。

♦“角度（A)”：指定圆弧段的从起点开始的包含角。输入正数将按逆时针方向创建圆弧段。输入负数将按顺时针方向创建圆弧段。方法类似于“起点、端点、角度”画圆弧。

♦“圆心（CE)”：通过指定圆弧的圆心来绘制圆弧段，如图所示。方法类似于“起点、圆心、 端点”画圆弧。

♦“方向（D)”：通过指定圆弧的切线来绘制圆弧段。方法类似于“起点、端点、方向”画圆弧。

♦“直线（L)”：从绘制圆弧切换到绘制直线。

♦“半径（R)”：通过指定圆弧的半径来绘制圆弧。方法类似于“起点、端点、半径”画圆弧。

♦“第二个点（S)”：通过指定圆弧上的第二点和端点来进行绘制。方法类似于“三点”画圆弧。
