AutoCAD 2016中多段线一直线

在执行【多段线】命令时，选择“直线（L) ”子选项后便开始创建直线,是默认的选项。若要开始绘制圆弧, 可选择“圆弧（A) ”选项。直线状态下的多段线，除“长度（L) ”子选项之外，其余皆为通用选项，其含义效果分别介绍如下。

♦“闭合（C)” ：该选项含义同【直线】命令中的一致，可连接第一条和最后一条线段，以创建闭合的多段线。

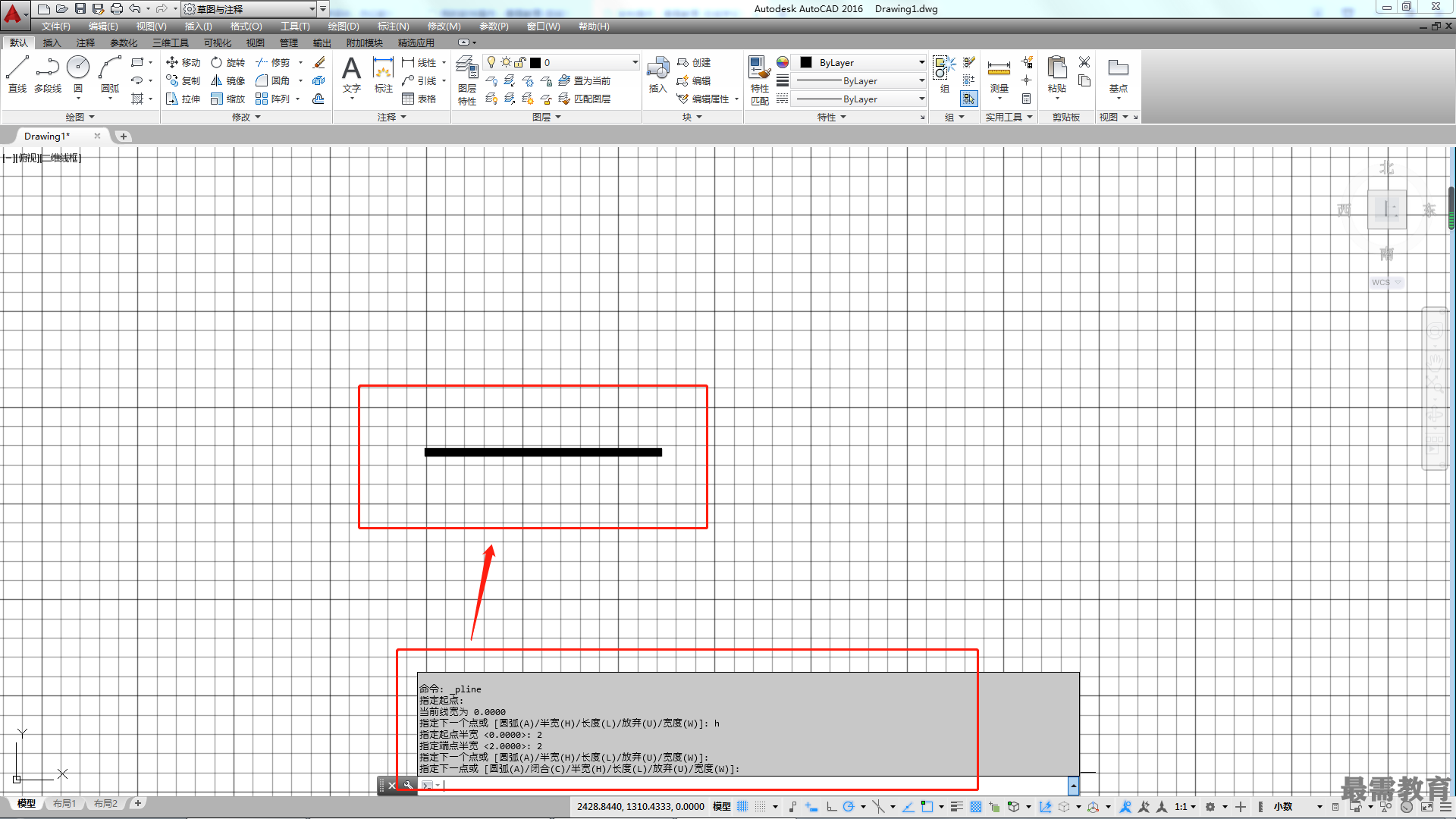

♦“半宽（H )”：指定从宽线段的中心到一条边的宽度。选择该选项后，命令行提示用户分别输入起点与端点的半宽值，而起点宽度将成为默认的端点宽度，如图所示。

♦“长度（L)”：按照与上一线段相同的角度、方向创建指定长度的线段。如果上一线段是圆弧，将创建与该圆弧段相切的新直线段。

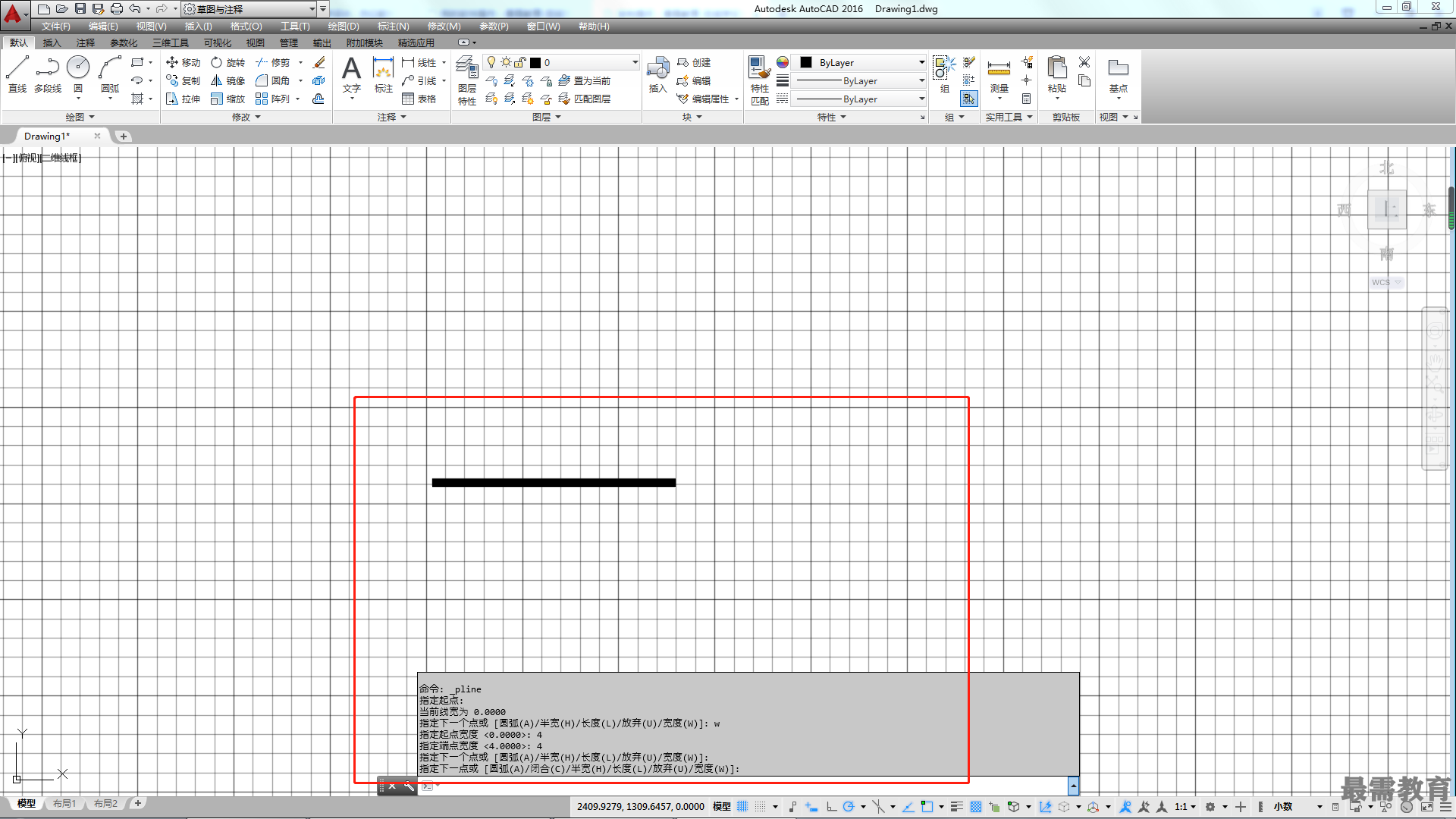

♦“宽度（W)”：设置多段线起始与结束的宽度值。选择该选项后，命令行提示用户分别输入起点与端点的宽度值，而起点宽度将成为默认的端点宽度，如图所示。
