AutoCAD 2016:多段线概述

使用【多段线】命令可以生成由若干条直线和圆弧首尾连接形成的复合线实体。所谓复合对象，即是指图形的所有组成部分均为一整体，单击时会选择整个图形，不能进行选择性编辑。直线与多段线的选择效果对比如图所示。

调用【多段线】命令的方式如下。

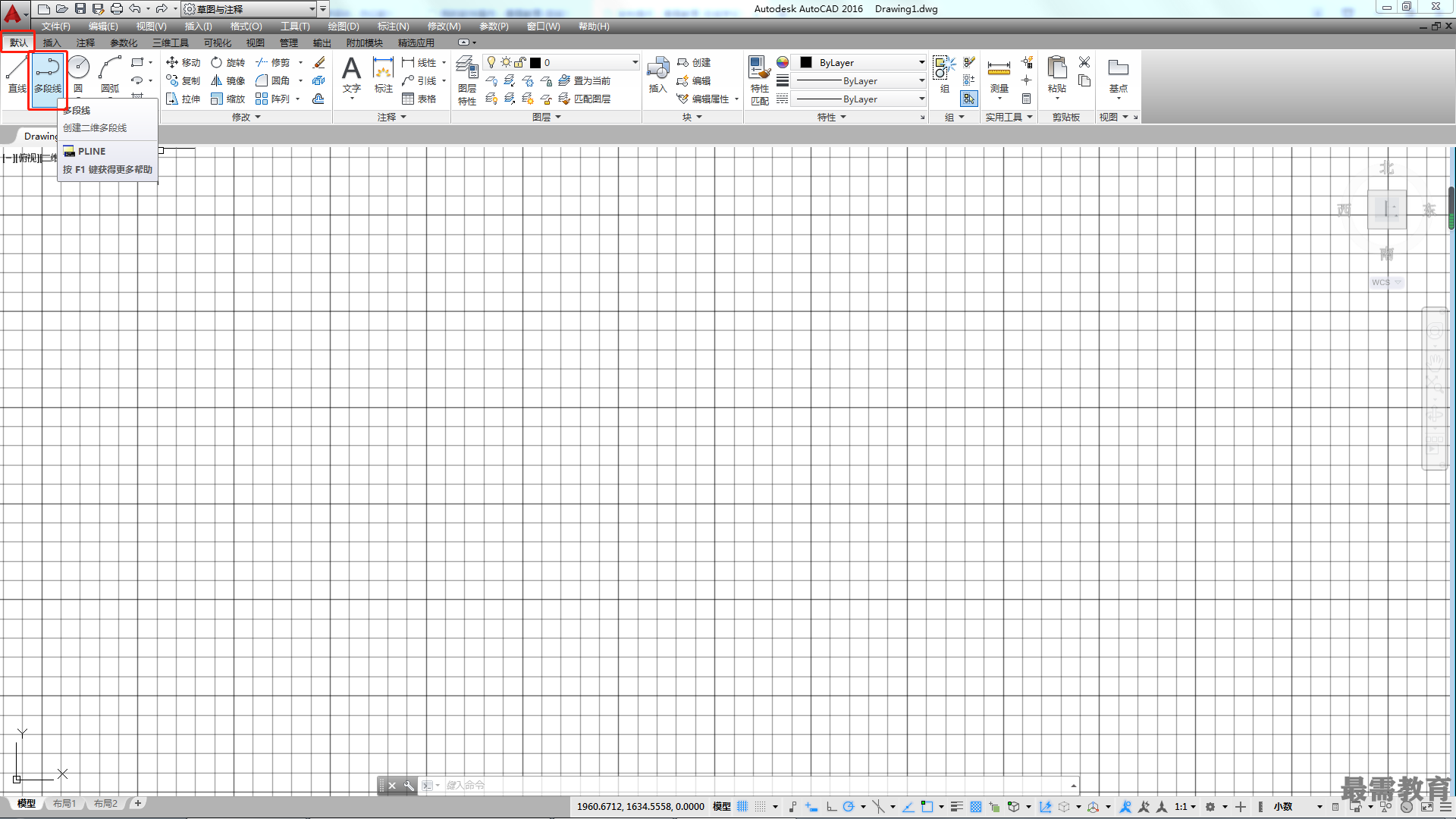

♦功能区：单击【绘图】面板中的【多段线】按钮 如图所示。

♦菜单栏：调用【绘图】|【多段线】菜单命令。

♦命令行：PLINE或PL。

命令:_pline

//执行【多段线】命令

指定起点：

//在绘图区中任意指定一点为起点，有临时的加号标记显示

当前线宽为0.0000

//显示当前线宽

指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: //指定多段线的端点

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: //指定下一段多段线的端点

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: //指定下一端点或按Enter徤结束
