AutoCAD 2016中起点、端点、方向绘制圆弧

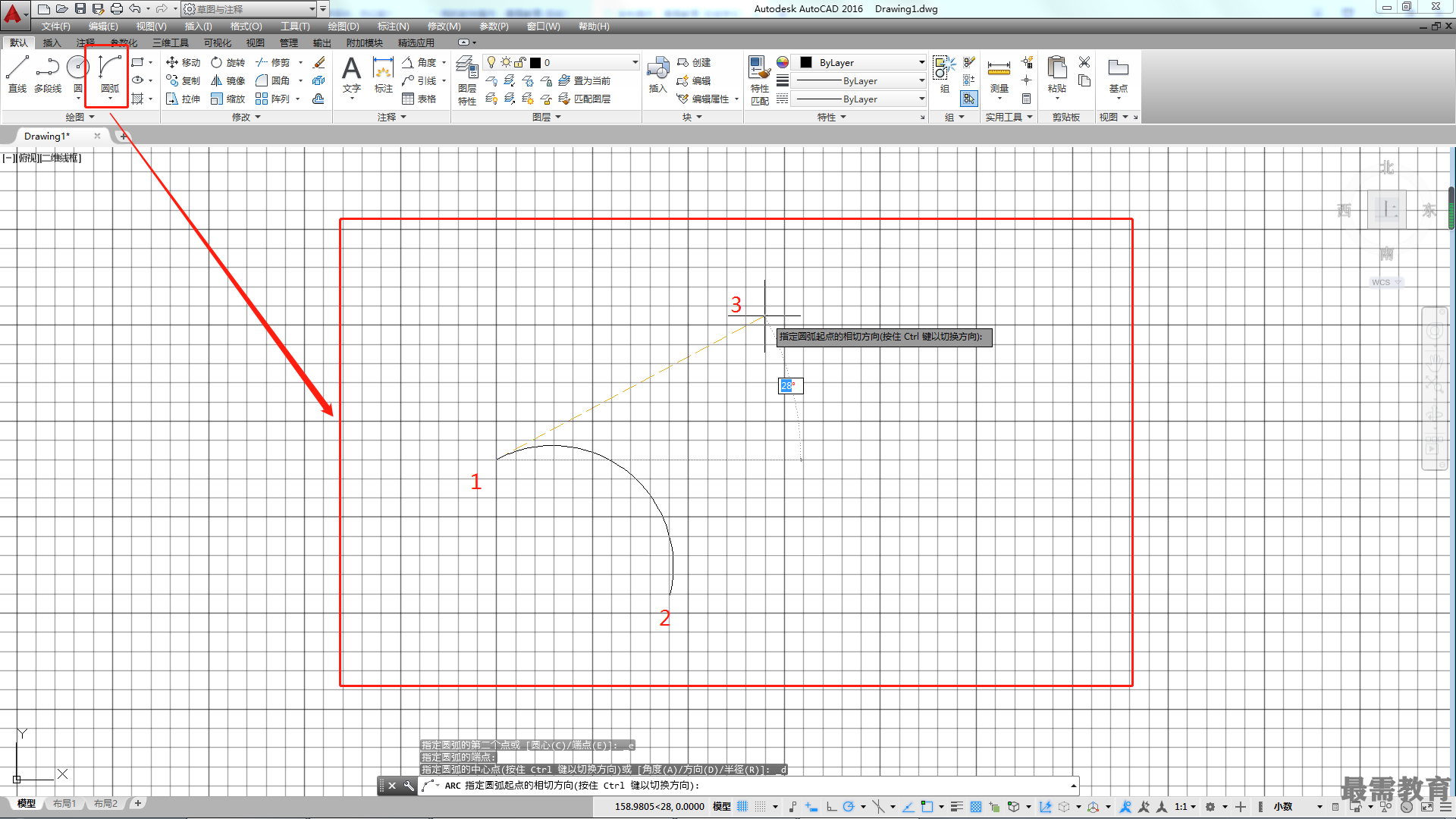

通过指定圆弧的起点、端点和圆弧的起点切向绘制圆弧，如图所示。命令执行过程中会出现“指定圆弧的起点切向” 提示信息，此时拖动鼠标动态地确定圆弧在起始点处的切线方向和水平方向的夹角。拖动鼠标时，AutoCAD会在当前光标与圆弧起始点之间形成一条线，即为圆弧在起始点处的切线。确定切线方向后，单击拾取键即可得到相应的圆弧。

命令: _arc

指定圆孤的起点或[圆心(C)]:

//指定圆弧的起点1

指定圆弧的第二个点或[圆心(C)/端点(E)]: _e

//系统自动选择

指定圆弧的端点：

//指定圆弧的端点2

指定圆弧的中心点(按住Ctrl键以切换方向)或[角度(A)/方向(D)/半径(R)]: _d

//系统自动选择

指定圆弧起点的相切方向(按住Ctrl键以切换方向)：//指定点3确定方向
