AutoCAD 2016中点样式

从理论上来讲，点是没有长度和大小的图形对象。在AutoCAD中，系统默认情况下绘制的点显示为一个小圆点，在屏幕中很难看清，因此可以使用【点样式】设置，调整点的外观形状，也可以调整点的尺寸大小，以便根据需要，让点显示在图形中。在绘制单点、多点、定数等分点或定距等分点之后，我们经常需要调整点的显示方式，以方便对象捕捉，绘制图形。

执行【点样式】命令的方法有以下几种。

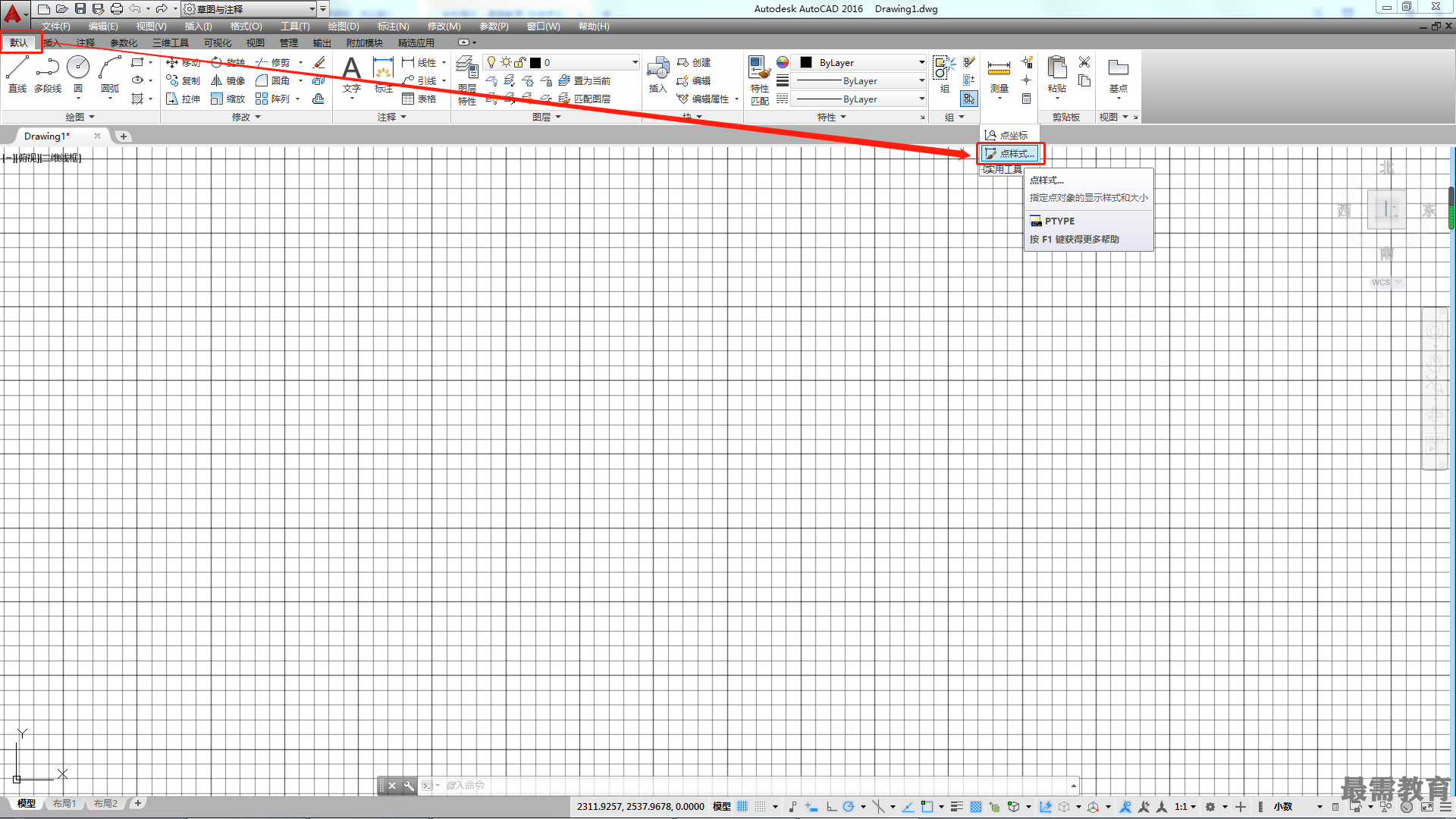

♦功能区：单击【默认】选项卡【实用工具】面板中的【点样式】按钮如图所示。

♦菜单栏：选择【格式】|【点样式】命令。

♦命令行：DDPTYPE。

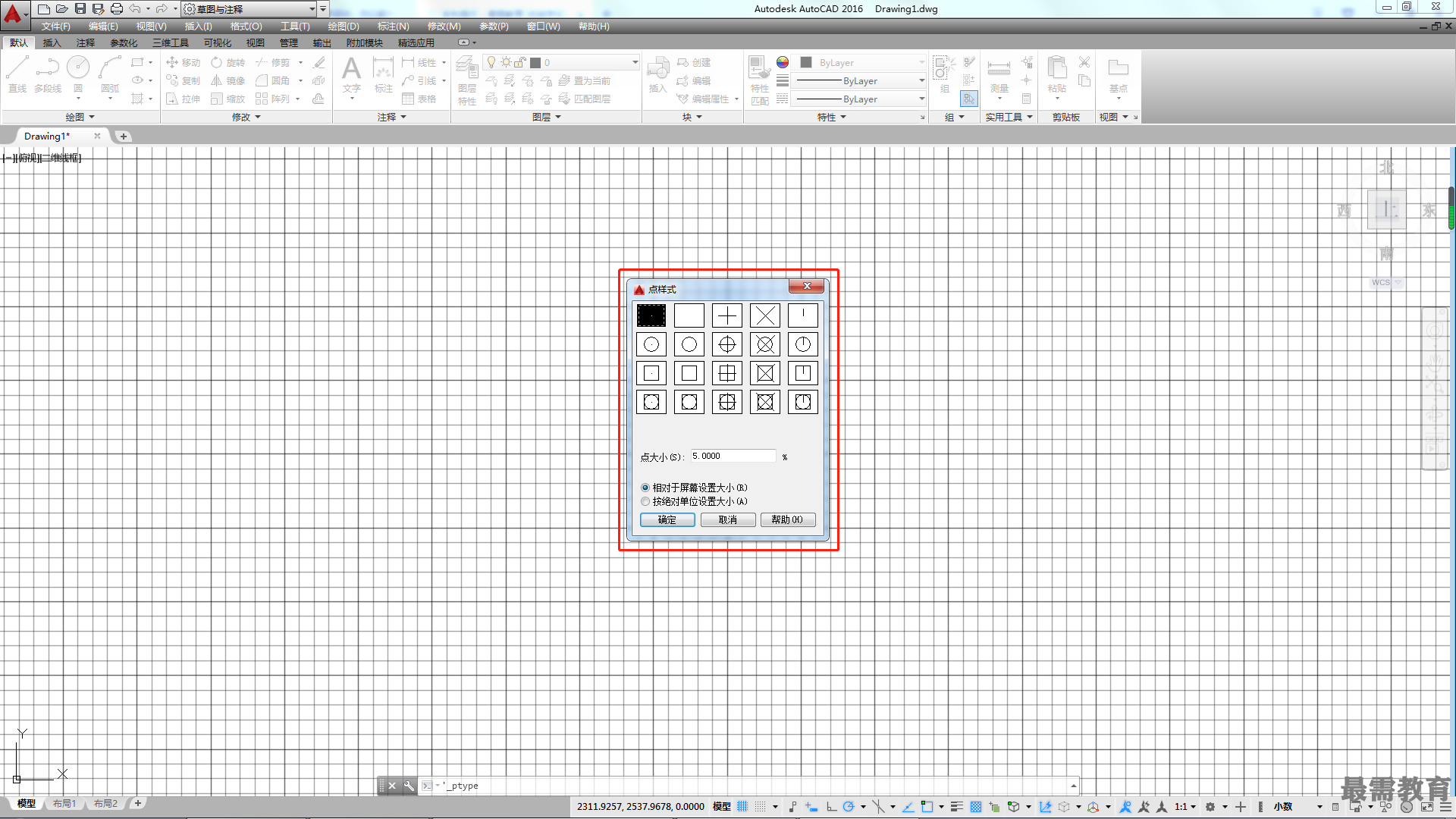

执行该命令后，将弹出图所示的【点样式】对话框，可以在其中设置共计20种点的显示样式和大小。

对话框中各选项的含义说明如下。

♦【点大小（s)】文本框：用于设置点的显示大小，与下面的两个选项有关。

♦【相对于屏幕设置大小（R)】单选框：用于按AutoCAD绘图屏幕尺寸的百分比设置点的显示大小，在进行视图缩放操作时，点的显示大小并不改变，在命令行输入RE命令即可重生成，始终保持与屏幕的相对比例。

♦【按绝对单位设置大小（A)】单选框：使用实际单位设置点的大小，同其他的图形元素（如直线、圆），当进行视图缩放操作时，点的显示大小也会随之改变。
