AutoCAD 2016:极轴追踪

【极轴追踪】功能实际上是极坐标的一个应用。使用极轴追踪绘制直线时，捕捉到一定的极轴方向即确定了极角，然后输入直线的长度即确定了极半径，因此和正交绘制直线一样，极轴追踪绘制直线一般使用长度输入确定直线的第二点，代替坐标输入。【极轴追踪】功能可以用来绘制带角度的直线。

一般来说，极轴可以绘制任意角度的直线，包括水平的0°、180°与垂直的90°、270°等，因此某些情况下可以代替【正交】功能使用。

【极轴追踪】功能的开、关切换有以下两种方法。

♦快捷键：按F10键切换开、关状态。

♦状态栏：单击状态栏上的【极轴追踪】按钮 , 若亮显则为开启，如图所示。

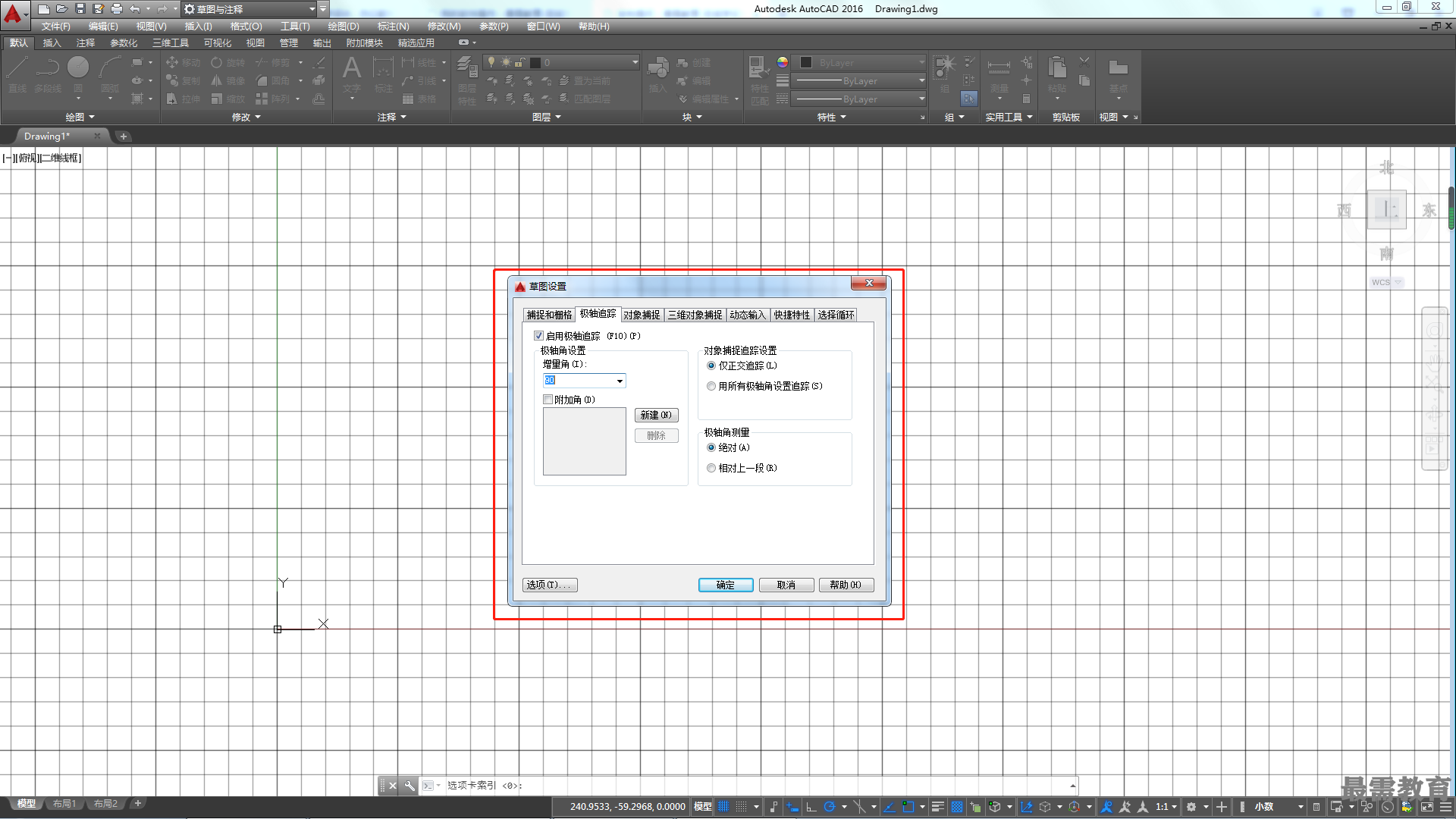

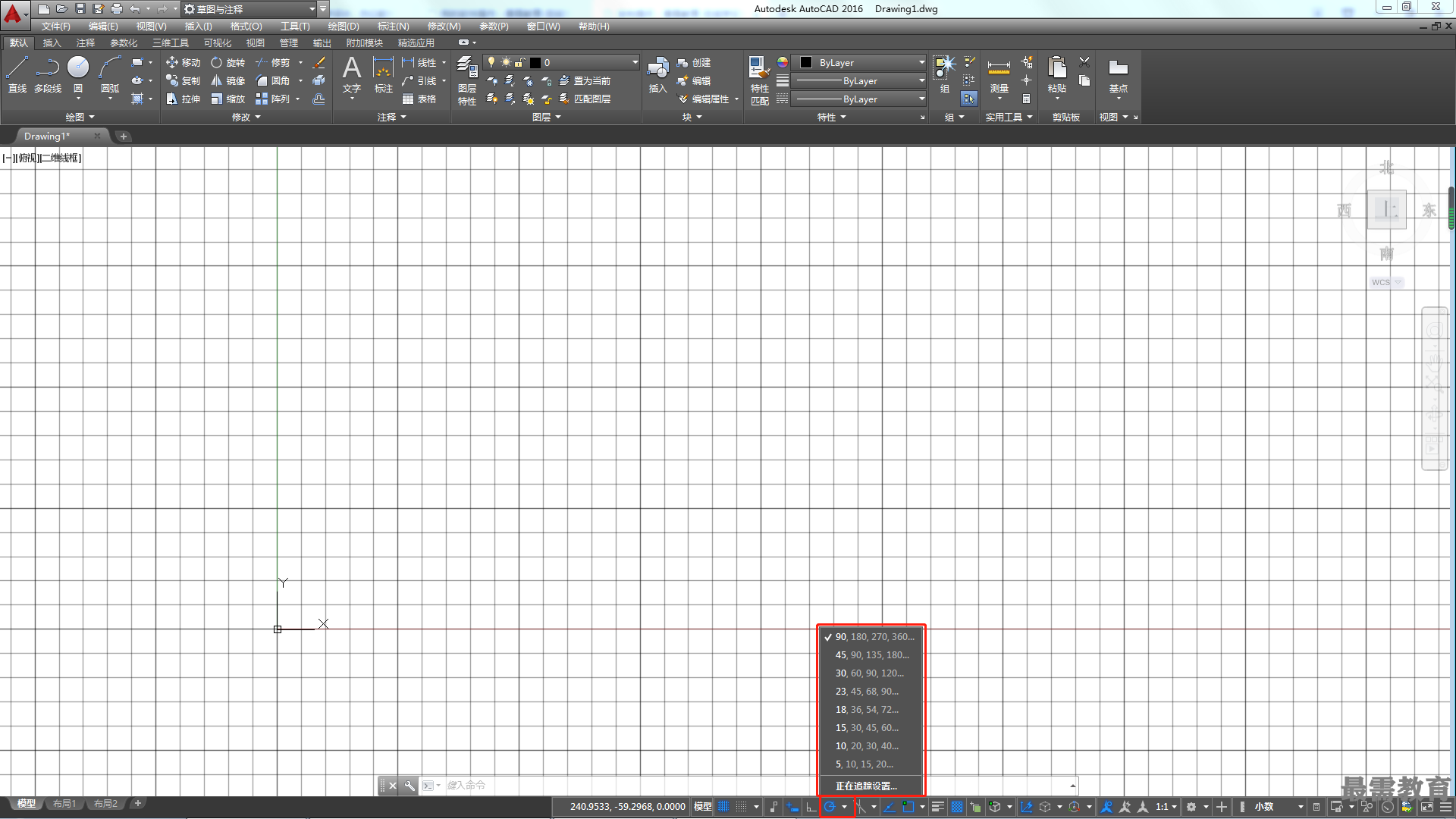

用鼠标右键单击状态栏上的【极轴追踪】按钮 , 弹出追踪角度列表，如图所示，其中的数值便为启用【极轴追踪】时的捕捉角度。然后在弹出的快捷菜单中选择【正在追踪设置】命令，则打开【草图设置】对话框，在【极轴追踪】选项卡中可设置极轴追踪的开关和其他角度值的增量角等，如图所示。

【极轴追踪】选项卡中各选项的含义如下。

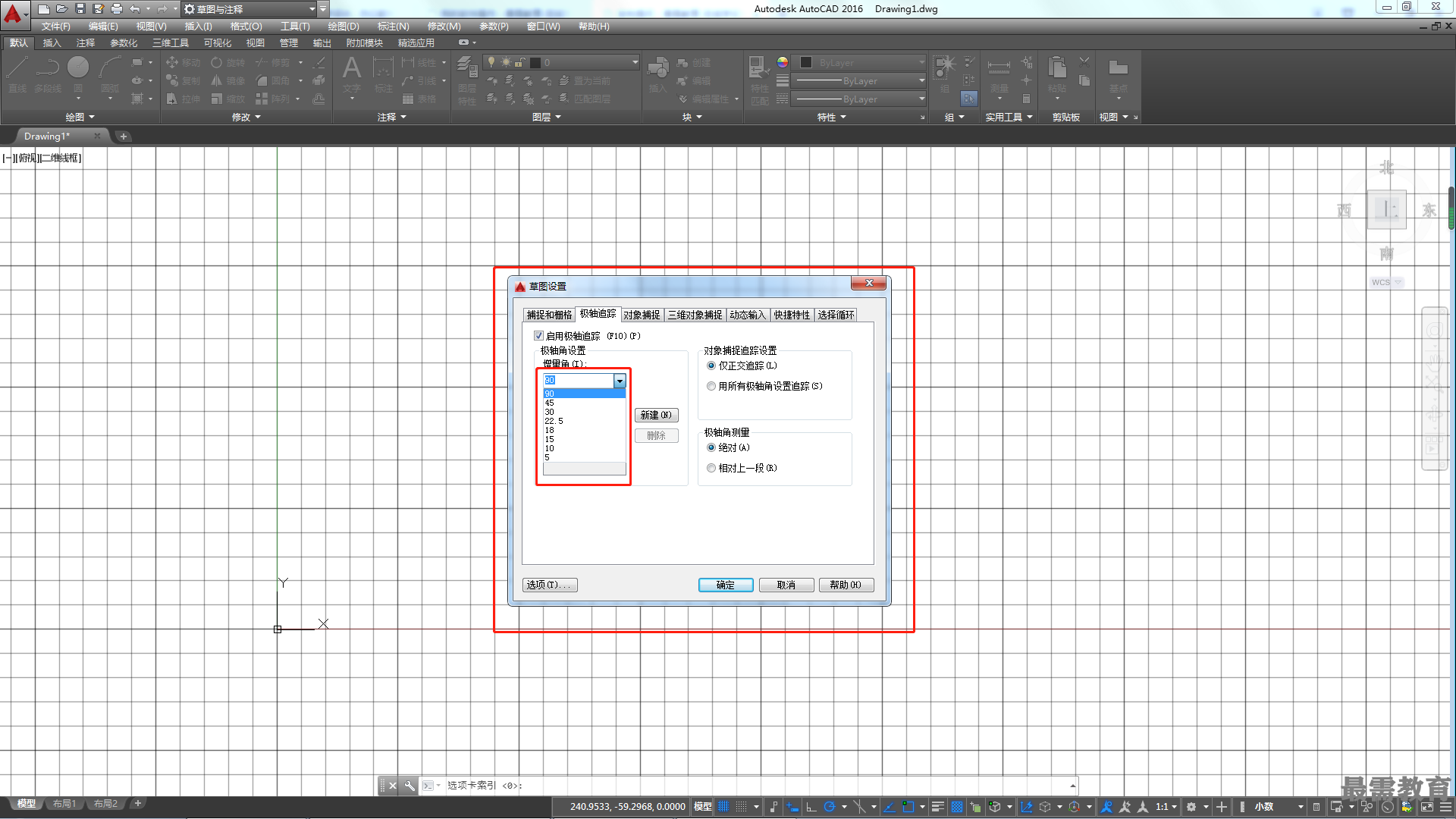

♦【增量角】列表框：用于设置极轴追踪角度。当光标的相对角度等于该角，或者是该角的整数倍时，屏幕上将显示出追踪路径，如图所示。

♦【附加角】复选框：增加任意角度值作为极轴追踪的附加角度。勾选【附加角】复选框，并单击【新建】按钮，然后输入所需追踪的角度值，即可捕捉至附加角的角度。

♦【仅正交追踪】单选按纽：当对象捕捉追踪打开时，仅显示已获得的对象捕捉点的正交（水平和垂直方向）对象捕捉追踪路径。

♦【用所有极轴角设置追踪】单选按钮：对象捕捉追踪打开时，将从对象捕捉点起沿任何极轴追踪角进行追踪。

♦【极轴角测量】选项组：设置极轴角的参照标准。【绝对】单选按钮表示使用绝对极坐标，以X轴正方向为0°。【相对上一段】单选按钮根据上一段绘制的直线确定极轴追踪角，上一段直线所在的方向为0°。

通过【极轴追踪】绘制如图所示的图形。极轴追踪功能是一个非常重要的辅助工具，此工具可以在任何角度和方向上引出角度矢量，从而可以很方便地精确定位角度方向上的任何一点。相比于坐标输入、栅格与捕捉、正交等绘图方法来说，极轴追踪更为便捷，足以绘制绝大部分图形，因此是使用最多的一种绘图方法。
