AutoCAD 2016:正交

在绘图过程中，使用【正交】功能便可以将十字光标限制在水平或者垂直轴向上，同时也限制在当前的棚格旋转角度内。使用【正交】功能就如同使用了丁字尺绘图，可以保证绘制的直线完全呈水平或垂直状态，方便绘制水平或垂直直线。

打开或关闭【正交】功能的方法如下。

♦快捷键：按F8键可以切换正交开、关模式。

♦状态栏：单击【正交】按钮若亮显则为开启，如图所示。

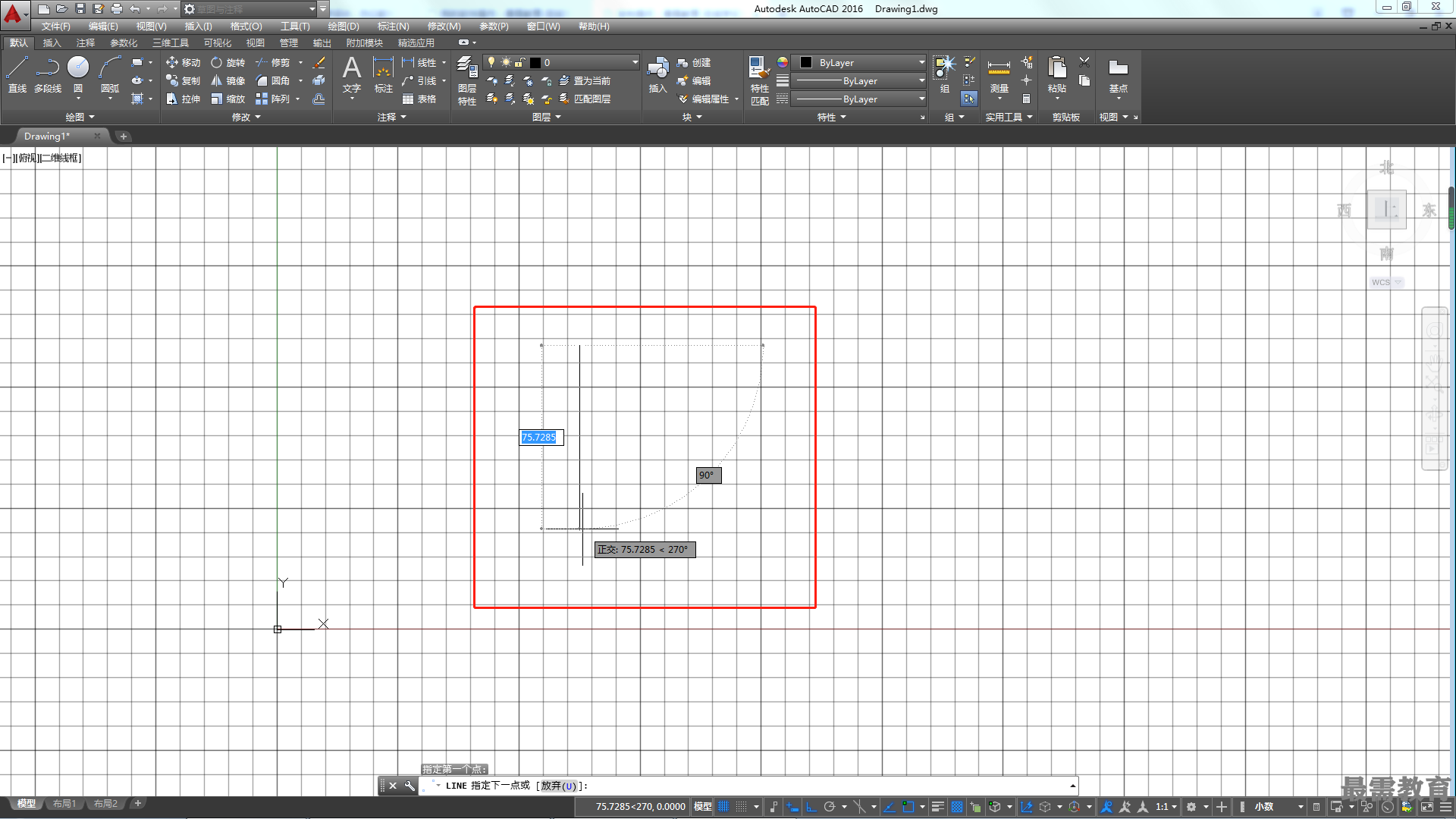

因为【正交】功能限制了直线的方向，所以绘制水平或垂直直线时，指定方向后直接输入长度即可，不必再输入完整的坐标值。开启正交后光标状态如图所示。

通过【正交】绘制如图所示的图形。【正交】功能开启后，系统自动将光标强制性地定位在水平或垂直位置上，在引出的追踪线上，直接输入一个数值即可定位目标点，而不用手动输入坐标值或捕捉栅格点来进行确定。
